System mocowania haków dachowych do dachówek

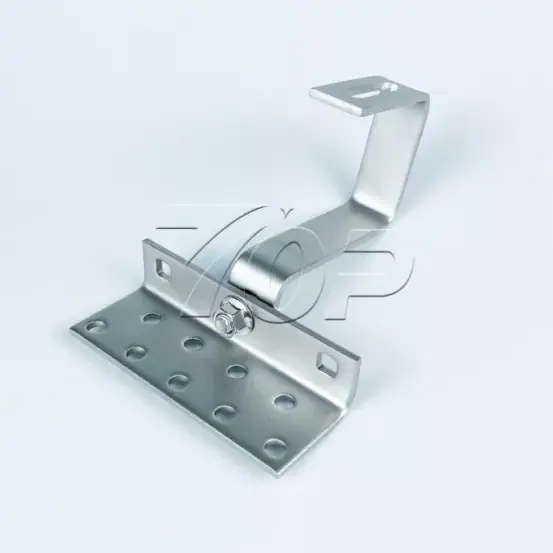

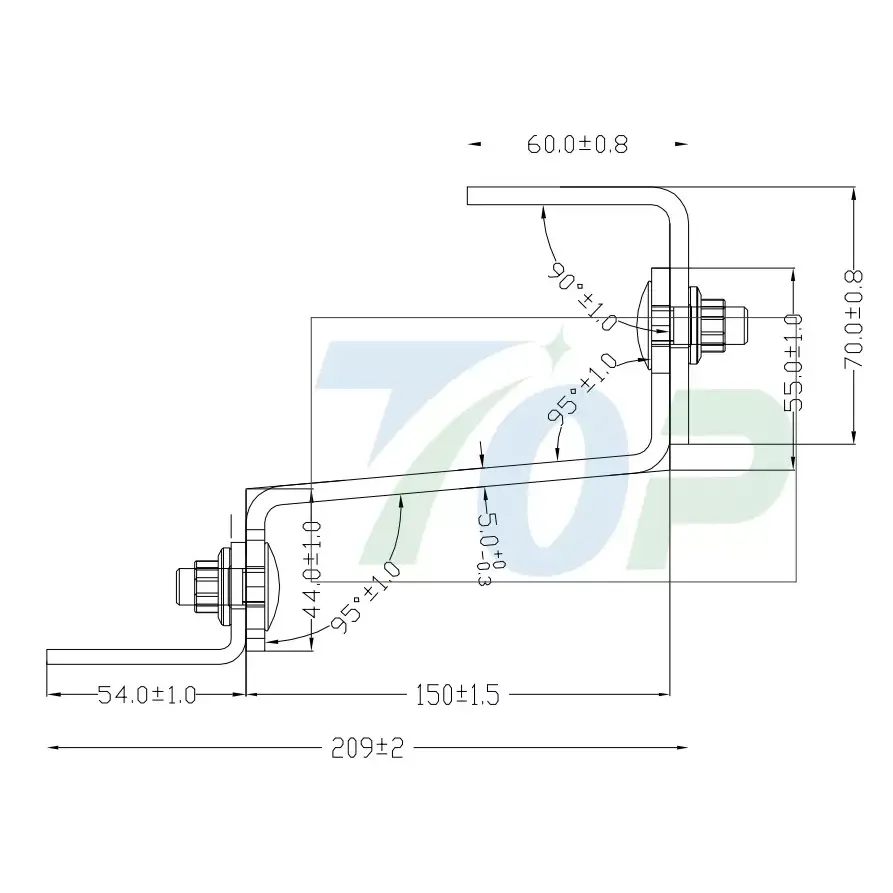

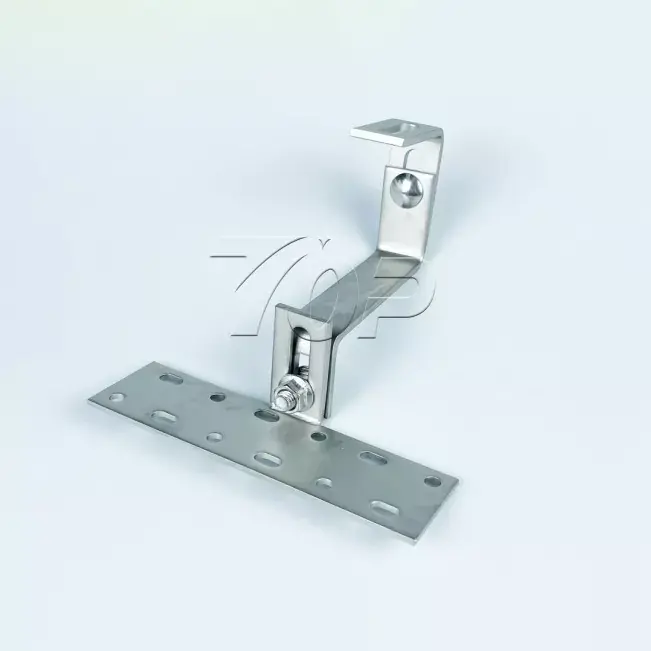

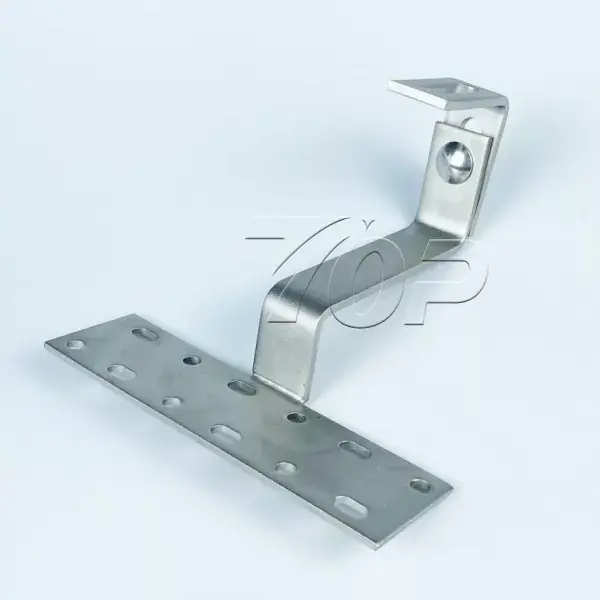

Szukasz niezawodnego producenta i dostawcy z Chin? Nie szukaj dalej! Topfencesolar to wiodąca fabryka oferująca wysokiej jakości system mocowania haków dachowych do dachówek. Konstrukcja haka dachowego Topfencesolar, nr części: TF-AHK-H12 to konstrukcja z możliwością regulacji dwóch wysokości, wykonana ze stali nierdzewnej o grubości 5 mm i długości od 120-150 mm.

Wymagania techniczne:

1. Spawy są równomiernie gęste, mają wspaniałą powierzchnię, bez podcięć, pęknięć, dziur itp.

2. Sekcje są płaskie, bez ostrych krawędzi, ostrych narożników lub zadziorów itp.

3. Niezidentyfikowana tolerancja jest realizowana zgodnie ze stopniem M (GB/T 1804-2000).

4. Brak znaku dla kąta prostego.

5.Obróbka powierzchni odbywa się zgodnie z wymaganiami klienta.

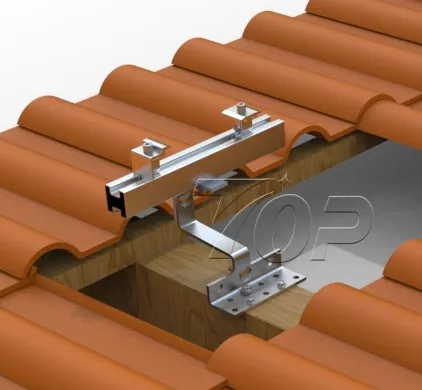

W odróżnieniu od tradycyjnego montażu naziemnego, rozwiązanie do montażu na dachu skutecznie zwiększa stopień wykorzystania energii słonecznej. System mocowania haków dachowych do dachówek firmy Topfencesolar jest popularny w mieszkalnych i komercyjnych elektrowniach słonecznych. Rozwiązanie wykorzystujące specjalny kształt haka zaprojektowany na bazie dachówki, montaż go na drewnianej belce dachowej, kształt wygięcia korpusu haka zapewnia w 100% bezdotykowe klejenie na dachu bez uszkodzenia dachówki. Konstrukcja ta może bezpiecznie utrzymać oryginalny dach bez penetracji dachu i zmniejszyć minimalne ryzyko wycieku wody.

Tworzywo:

Konstrukcje systemów mocowania haków dachowych Topfencesolar składają się głównie ze stali nierdzewnej, utrzymujemy wysoką jakość i trwałość przez długi czas, korzystając z ponad 25 lat korzystania z usług. Materiałem jest stal nierdzewna SUS304. Oraz system łączący wykorzystujący aluminiowe szyny Al6005-T5 do silnego podparcia paneli słonecznych na dachu.

Obróbka powierzchni szyny dla tego haka: aluminium z anodowaną obróbką powierzchniową ≥15 μm.

Wydajność: utrzymywanie konstrukcji aluminiowych doskonałej antykorozyjnej w zastosowaniach różnych religii, a nawet w skomplikowanym środowisku klimatycznym.

Certyfikaty: Hak Topfencesolar jest zgodny z SGS/CE/TUV, a jakość produkcji jest zgodna ze standardem SGS.

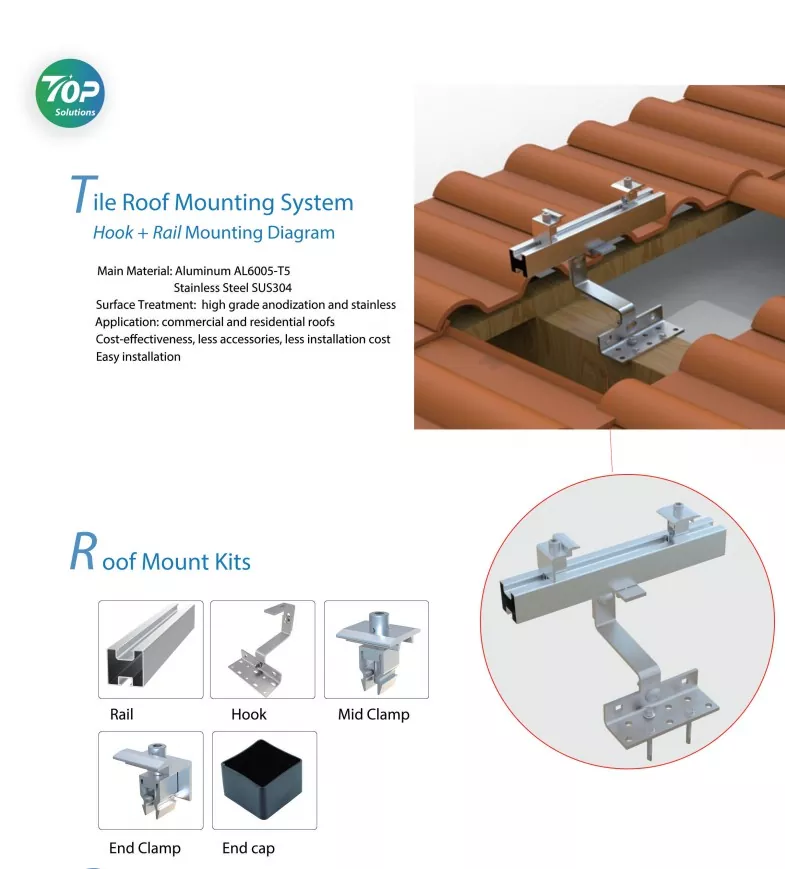

Elementy haków dachowych:

Miganie: gumowe

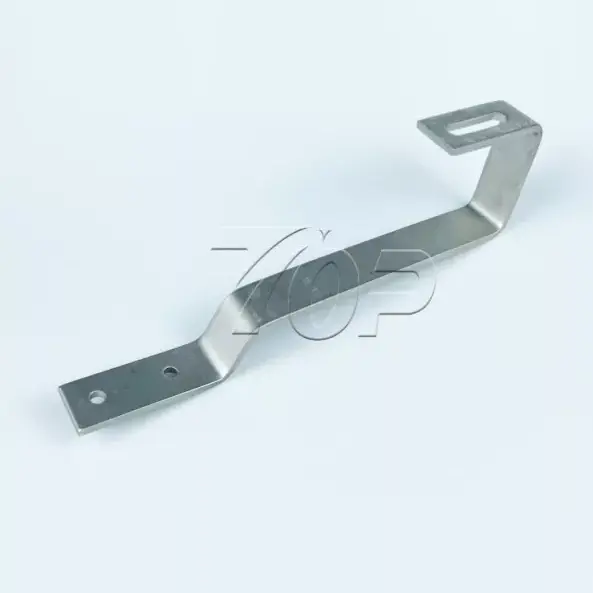

Ramię haka: stal SUS304

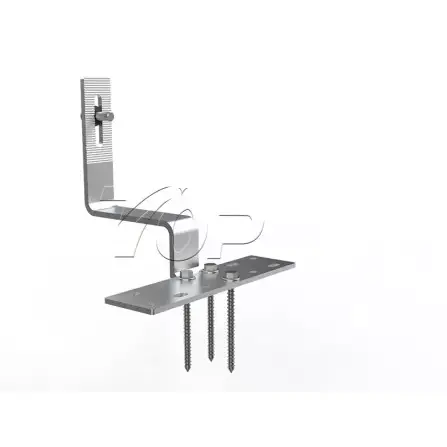

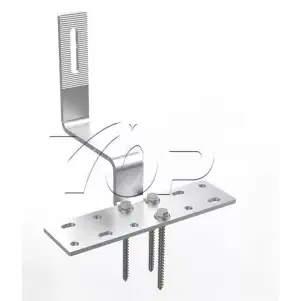

Elementy złączne: śruby/kołek samogwintujący

Zaciski szynowe: zacisk środkowy/zacisk końcowy

Korzyści:

Zaletą tego szybkiego montażu haków dachowych Topfencesolar jest to, że można go szybko zamontować przy najniższych kosztach i wprowadza minimalne zmiany w oryginalnej konstrukcji dachu. Dlatego ten system mocowania hakowego charakteryzuje się wysoką estetyką i doskonale komponuje się z dachem.

Mamy również opcje w kolorze czarnym, które są również znane na rynku europejskim.

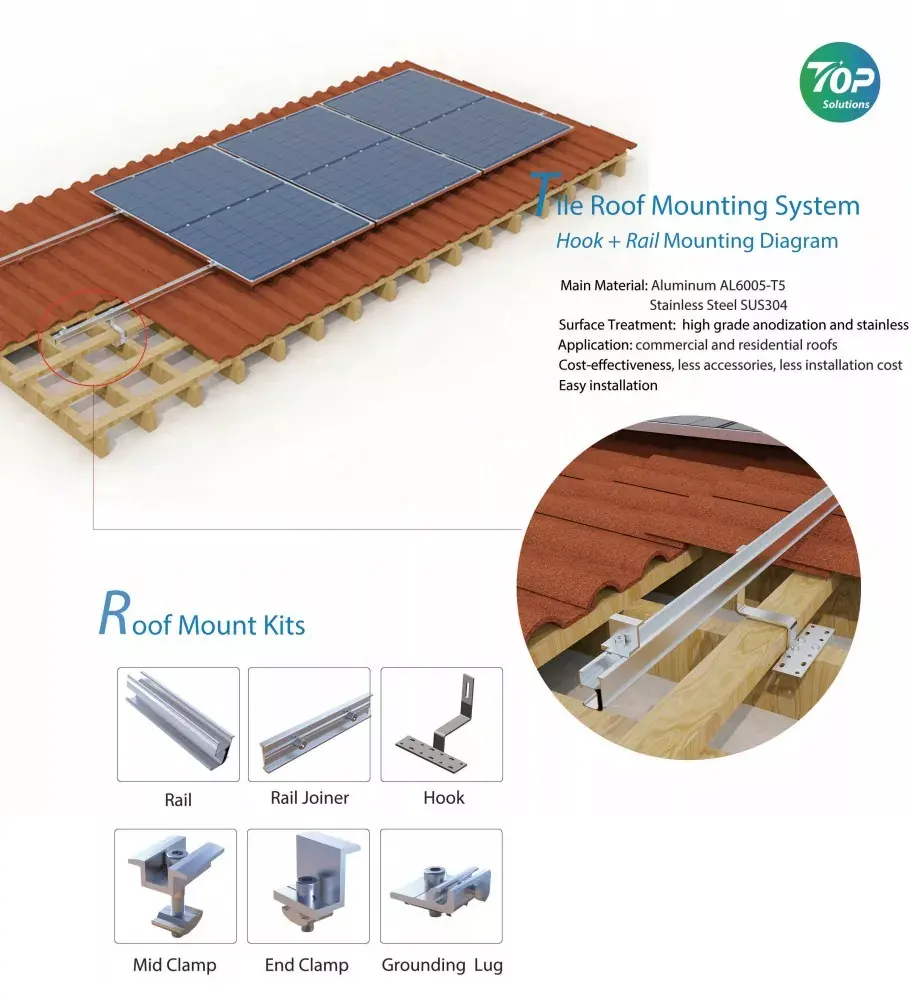

Aplikacja pasuje do systemu montażu paneli słonecznych na dachu dachówkowym. Szczegółowy model zawiera wsporniki montażowe do haków dachowych z dachówek słonecznych i montaż szyn aluminiowych.

Kroki instalacji:

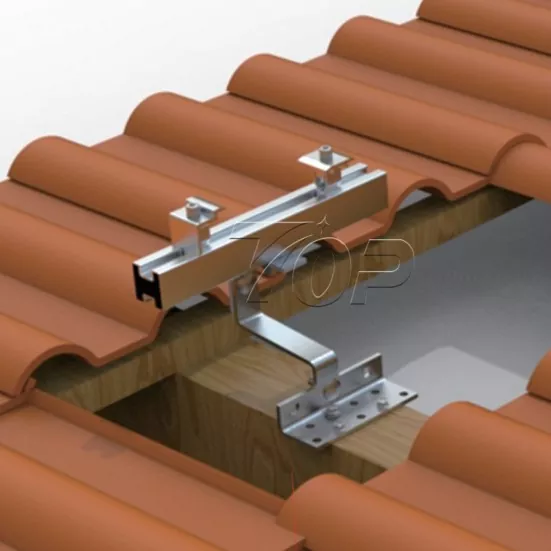

Krok pierwszy: Kompletną konstrukcję systemu na dachu krytym dachówką należy za pomocą wkrętów lub śrub przymocować hak szynowy do drewnianej belki dachu.

Krok drugi: Montaż aluminiowych szyn Topfencesolar na hakach, różne szyny można połączyć ze sobą za pomocą łączników szynowych.

Kroki trzecie: Gdy wszystkie haki dachowe są już gotowe i przymocowane są do nich aluminiowe szyny, przygotuj się do montażu paneli słonecznych. Przed montażem paneli fotowoltaicznych potwierdź układ paneli z zespołem inżynierów Topfencesolar, aby sfinalizować instalację pionową lub w orientacji poziomej. Następnie umieść panele PV w 1 rzędzie z 4-14 lub więcej panelami w jednym zestawie lub dwa panele w jednym rzędzie, 4-20 jednostek paneli słonecznych w jednej kolumnie na szynach. Ilość paneli w rzędach i kolumnach uzależniona jest od wielkości dachu i strony nasłonecznionej. Jeśli chodzi o profesjonalne szczegóły dotyczące projektowania układu paneli słonecznych na dachu i mocy, jaką może zainstalować dach na dachu, możesz skonsultować się z zespołem inżynierów ds. energii TOPrfence.

Czwarty krok: Połączenie paneli słonecznych na szynach aluminiowych za pomocą Topfencesolar Mid-clmaps i zakończenie za pomocą End-clmaps, aby bezpiecznie zabezpieczyć te panele słoneczne na dachach krytych dachówką.

Czynniki wpływające na projektowanie konstrukcji i montaż paneli słonecznych:

1. Rozmiar dachu – decyduje o mocy, jaką można zainstalować na budynku.

2. Rodzaj dachu: różne typy dachów mają różne rozwiązania montażowe. Dach skośny, wybierając haki z relingami, to jedno z najlepszych rozwiązań, niższy koszt, wysoka wytrzymałość wspornika panelu słonecznego i lekka konstrukcja zapewniająca bezpieczeństwo obciążenia dachu. Ale podobnie jak w przypadku dachu metalowego lub betonowego, należy wybrać stopy w kształcie litery L + konstrukcję szynową lub systemy balastowe itp. Prosimy o konsultację z zespołem inżynierów Topfencesolar.

3. Wymiary paneli słonecznych i moc każdego panelu. Związane jest to z obciążeniem ciężarem konstrukcji.

4. Prędkość wiatru. Konstrukcja systemu mocowania haków dachowych musi być wystarczająco wytrzymała, aby wytrzymać wiatr o prędkości od 2 m/s do 70 m/s (średnia prędkość wiatru liczona według normy 3 sekundy).

5. Materiał konstrukcji: obecnie stal i aluminium są najczęściej i najsłynniej stosowane w konstrukcjach montażowych, w przypadku konstrukcji dachu należy wybrać lekki materiał, więc najlepszym rozwiązaniem będzie Almuminun. Od Topfencesolar panel słoneczny Al6005-T5 jest wyższej jakości niż rynek.

Zalety

1. Zaprojektowane przez firmę Topfencesolar haki dachowe z dachówkami skośnymi do systemu montażu solarnego umożliwiają łatwy montaż, mniej wsporników i szybki montaż.

2. Nasze zestawy haków dachowych charakteryzują się wysokiej jakości procesem anodowania i obróbką powierzchni ze stali nierdzewnej. Wspieranie długotrwałego użytkowania.

3. Zoptymalizowane projekty z mniejszą liczbą akcesoriów oznaczają niższy koszt. Na budowach wystarczy mniej pracy instalacyjnej, aby obniżyć koszty instalacji.

4.Topfencesolar oferuje szereg różnych typów haków, które można dostosować do różnych dachów z dachówek i pokryć rynki Niemiec, Polski, Austrii, Hiszpanii, Japonii, Indonezji itp.

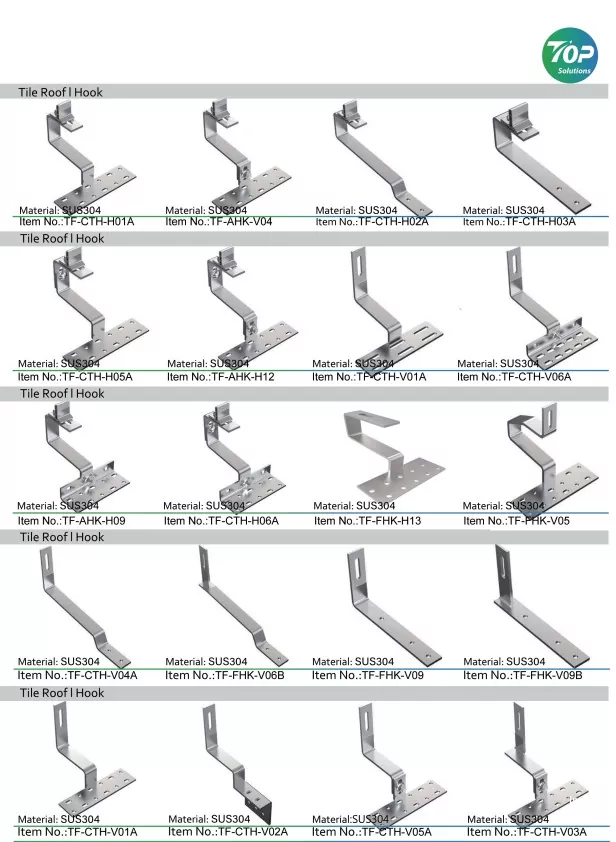

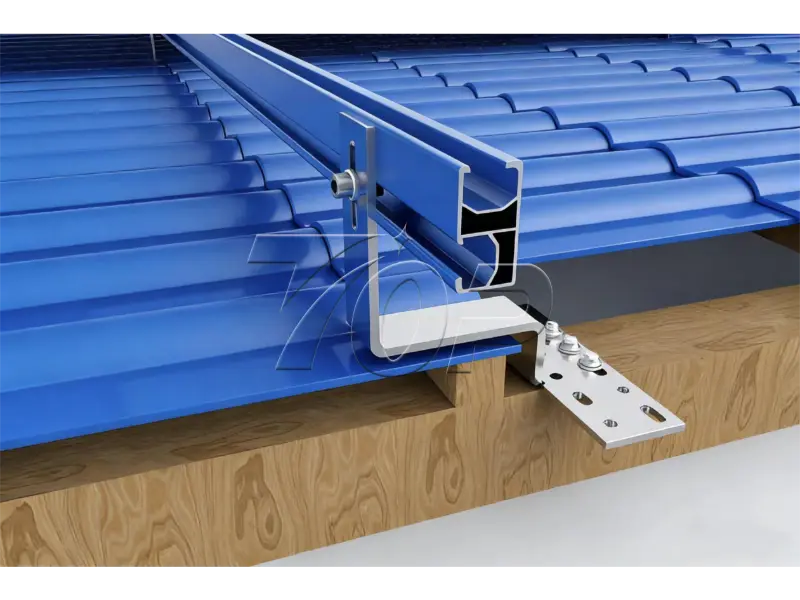

Więcej opcji różnych kształtów i typów haczyków:
