Dostawca wysokiej jakości i trwałych uchwytów dachowych do paneli słonecznych

Topfencesolar prowadzi badania i rozwój oraz projektowanie systemów montażu dachowego paneli słonecznych. Profesjonalnie oferujemy kompleksowe rozwiązania fotowoltaiczne. Nasze systemy obejmująMontaż panelu słonecznego na płaskim dachu, System montażu na dachu metalowym, System montażu słonecznego naziemnego, Układ słoneczny na wiatę, System dachu słonecznego BIPV i Układ słoneczny agrivoltaic.

Budując elektrownię słoneczną bezpośrednio na dachu istniejących budynków, nie ma potrzeby zajmowania dodatkowego terenu. Jest to obecnie popularne rozwiązanie w zakresie transformacji energetycznej miast. Dachowy system fotowoltaiczny doskonale łączy konstrukcje solarne z dachem będącym konstrukcją kompletną i zintegrowaną.

Jakie dachy można montować za pomocą paneli fotowoltaicznych?

Kategoria dachu:

Dachówka	Metalowy dach	Dach asfaltowy	Betonowy dach

Dachy metalowe, takie jak dach na rąbek stojący, płyta falista itp.

Dach dwuspadowy z dachówką drewnianą

Dach skośny lub płaski asfaltowy

Dach betonowy typu cementowego

Więcej kategorii…

1. W przypadku dachu metalowego zmierz rozmiar dachu. system został zaprojektowany w oparciu o szczegóły dotyczące rozmiaru istniejącego dachu, jak poniżej.

2. Zespół inżynierów Topfencesolar dobierze odpowiednie rozwiązanie dla dachów.

A. Dach metalowy wybierając zaciski dachowe ze zoptymalizowanym systemem szyn H, łatwy i szybki montaż.

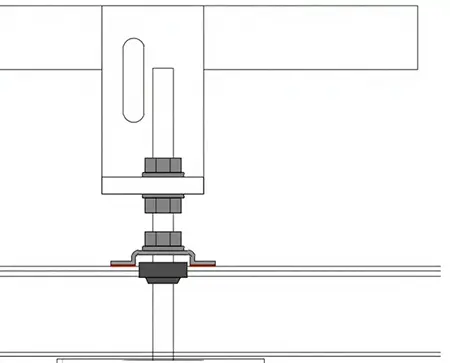

B. Stopy L z systemem śrub do dachu z blachy falistej.

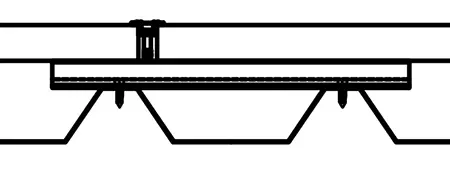

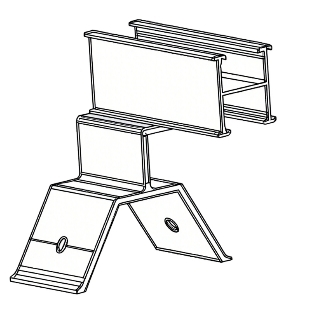

C. System Mini Rail zoptymalizował konstrukcję, aby ciężar ładunku był jak najmniejszy.

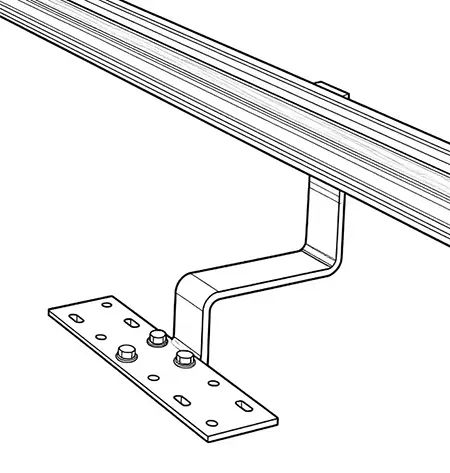

D. W przypadku dachów krytych dachówką do wyboru mamy hak dachowy/dwie śruby z łbem + system szyn.

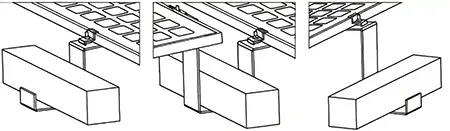

mi. Na płaskim dachu najczęściej stosowano system balastowy lub konstrukcję statywu.

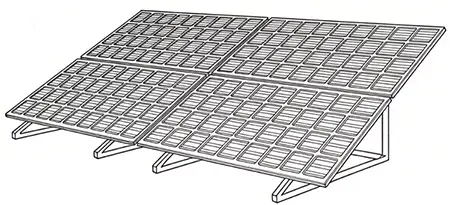

F. Konstrukcja statywu może spełniać różne kąty i zapewniać duże możliwości dostosowania, co zapewnia lepsze wytwarzanie energii słonecznej na dachach płaskich lub spadzistych.

Proszę o więcej rozwiązańskontaktuj się z nami, podamy rozwiązania dotyczące Twojego dachu.

Czynniki projektowe konstrukcji do montażu dachowego:

Obciążenie projektowe

Rzeczy	Parametr (poniżej przykładowa informacja)
Wymiar panelu	2278113430
Waga panelu	30kg
Orientacja panelu	Pionowo lub poziomo
Ilość panelu/w zestawie	1 × 2 = 2 szt
Kąt pochylenia	11°
Regionalna prędkość wiatru	72 m/s (prędkość podmuchu 3 s)
Ładunki gruntowego śniegu	0 Kpa
Kategoria terenu	3
Maksymalna wysokość	10 m
Miejsce instalacji	Dach
Regiony	C
Norma projektowa	AS/NZS 1170 (przykład)

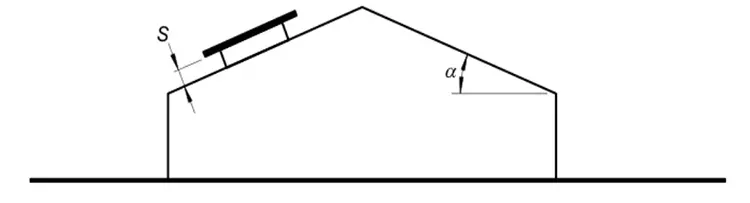

Jeśli α= 11 °
Gdy,	θ = °, dodatni	= 0,600
Gdy,	θ = 0 °,ujemny	= -1,400

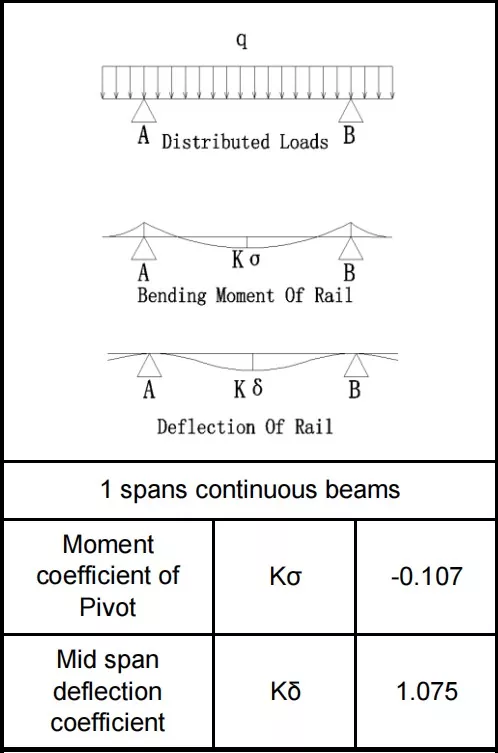

Obliczanie naprężeń konstrukcji

Mapa szkicu szerokości obciążenia pojedynczej szyny

Rozpiętość L=1,050m

Wspornik Ls=0,200m

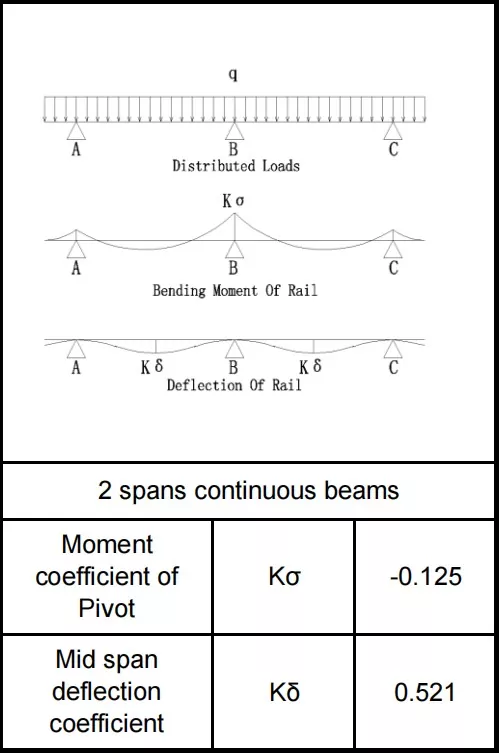

Liczba przęseł n=2

Kąt pochylenia θ=11°

Szerokość obciążona szyn B=0,759m

Kombinacje obciążenia

Załaduj kombinacje szyn
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Obciążenie	Naprawiono obciążenie G	17.49	89.97
	Obciążenie wiatrem w dół-W1	0	718.39
	Obciążenie wiatrem w górę-W2	0	-1676,24
	Obciążenie śniegiem-S	0.00	0.00
Kombinacje obciążenia	1,35G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Projekt konstrukcji paneli słonecznych na bezpiecznym dachu należy wykonać w bezpiecznych sytuacjach liczenia, aby zapewnić długoterminowe użytkowanie konstrukcji.

Żywotność naszej konstrukcji wynosi ≥ 25 lat

Gwarancja wynosi 10 lat.

View as

System montażu na płaskim dachu z trójkątnym balastem słonecznym

Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości system montażu balastowego na płaskim dachu z trójkątnym panelem słonecznym. System montażu na płaskim dachu został zaprojektowany do różnych instalacji paneli słonecznych na płaskim dachu o konstrukcji niepenetrującej. Topfencesolar zaprojektował ten system zabezpieczony balastem, który eliminuje potrzebę penetracji dachu i eliminuje ryzyko wyciekania wody w dachu. Jest to idealne rozwiązanie do zastosowań na dachach płaskich w obiektach komercyjnych i przemysłowych, które zostało sprawdzone i powszechnie stosowane w Europie, Ameryce Północnej, regionie MENA i APAC. .
Marka:Topfencesolar
Materiał produktu:Al6005-T5
Funkcja produktu:Instalacja modelu balastowego do instalacji fotowoltaicznej na dachu
Żywotność:≥25 lat

Zobacz więcej >> Wyślij zapytanie >>

System montażu paneli słonecznych na płaskim dachu balastowym

Jako profesjonalny producent, system montażu paneli słonecznych na płaskim dachu balastowym firmy Topfencesolar, został zaprojektowany z uwzględnieniem dużej prędkości wiatru i obfitego śniegu, przy jednoczesnym przestrzeganiu przepisów budowlanych.
Zespół Topfencesolar Engieneer opracowuje idealny system balastowy w oparciu o konstrukcję dachu, z precyzyjnym obliczeniem obciążenia konstrukcji. Oferujemy symulację wzmocnionej konstrukcji balastowej z obciążeniem wiatrem, obliczeniami obciążenia śniegiem i obciążeniem własnym, a także oferujemy kompletne rozwiązanie bezpieczeństwa dla Twojego płaskiego dachu.
Nazwa marki:Topfencesolar
Materiał produktu:Aluminium
Funkcja produktu:System podtrzymywania balastu
Żywotność:≥25 lat

Zobacz więcej >> Wyślij zapytanie >>

System zestawów do montażu na dachu płaskim

Xiamen Topfencesolar jest jednym z wiodących producentów produktów do montażu paneli słonecznych w Chinach. Dostarczamy wysokiej jakości zestawy do montażu paneli słonecznych na dachach płaskich. Profesjonalny projekt i usługi OEM mogą być świadczone zgodnie z wymaganiami klientów.
Nazwa marki:Topfencesolar
Materiał produktu:Aluminium Al 6005-T5/T6, stal ocynkowana ogniowo
Funkcja produktu:Montaż solarny na dachu metalowym
Żywotność:≥25 lat

Zobacz więcej >> Wyślij zapytanie >>

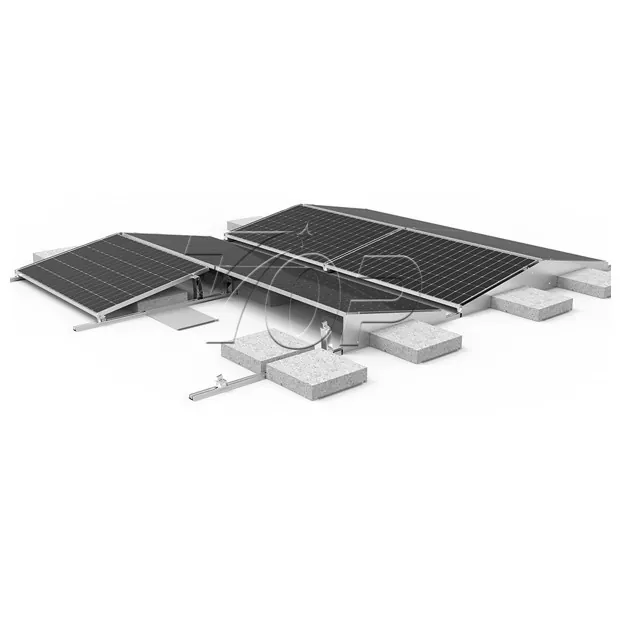

System mocowania balastu słonecznego

Jako profesjonalny producent, niepenetrujący system mocowania balastu słonecznego produkowany przez Topfencesolar zapewnia stabilne i niewymagające wiercenia rozwiązanie do montażu paneli słonecznych na dachach. Jest to odpowiedź na obciążone bloki betonowe, takie jak płyty betonowe lub tace balastowe, w celu zabezpieczenia paneli słonecznych. Nie ma potrzeby stosowania kotew rozporowych do penetracji betonowych dachów. Uproszczone rozwiązanie utrzymuje integralność dachu, skraca czas montażu, eliminuje ryzyko wycieków wody. Tani, łatwy i szybki montaż paneli słonecznych.
Nazwa marki:Topfencesolar
Materiał produktu:Stal ocynkowana ogniowo Q235
Funkcja produktu:Montaż solarny na dachu metalowym
Orientacja modułu:Poziomo lub pionowo

Zobacz więcej >> Wyślij zapytanie >>

System mocowania haków dachowych do dachówek

System mocowania haków dachowych marki Topfencesolar, produkowany w Chinach, jest łatwym i szybkim rozwiązaniem instalacyjnym do podparcia paneli słonecznych na dachu z dachówek spadzistych poprzez zamontowanie na hakach dachowych i szynach aluminiowych za pomocą zacisków. Nie ma potrzeby spawania na miejscu ani uszkodzeń konstrukcji dachu.
Nazwa marki:Topfencesolar
Materiał produktu:Stal SUS304
Funkcja produktu:Dachówki mieszkalne, komercyjne lub przemysłowe
Żywotność:20 lat

Zobacz więcej >> Wyślij zapytanie >>

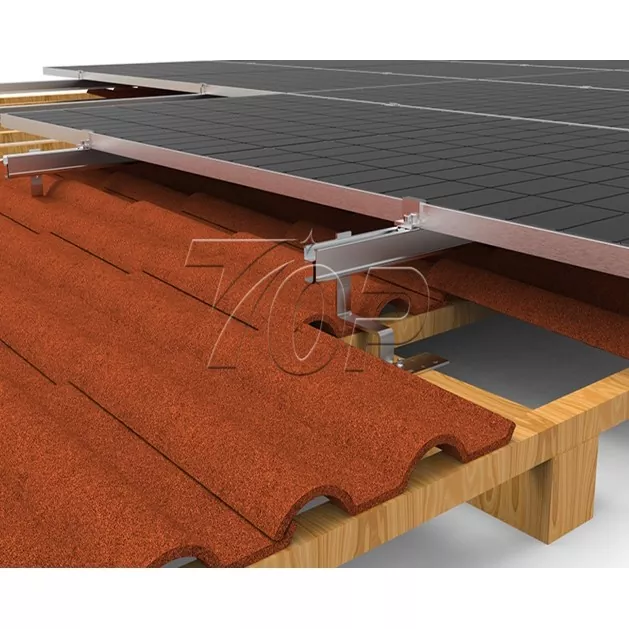

Uchwyt solarny na dach dachowy

Jako profesjonalny producent, Topfencesolar specjalizuje się w badaniach i rozwoju oraz produkcji systemu montażu paneli słonecznych na dachach dachówkowych. Materiał aluminiowy jest lekki, odporny na korozję i łatwy w montażu. Aluminiowe haki mogą z pewnością utrzymać dach z płytek (wanzheng) i bezpieczeństwo. Ten rynek aplikacji obejmuje Europę, np. Niemcy, Hiszpanię, Włochy, Holandię itp. oraz kraje azjatyckie, takie jak Indoenzja, Tajlandia, Wietnam itp.
Marka produktu:Topfencesolar
Materiał produktu:Wysokiej jakości aluminium
Funkcja produktu:Hak dachowy służy do mocowania szyn i wsporników paneli słonecznych
Żywotność:≥25 lat

Zobacz więcej >> Wyślij zapytanie >>
