Producent i dostawca szyn do montażu paneli słonecznych

Marka Xiamen TopfencesolarSzyny do montażu paneli słonecznychstosowane w dachowych systemach słonecznych to wysokiej jakości materiał aluminiowy zoptymalizowany do montażu paneli słonecznych.

Szyny solarne typu dachowego:

Aluminium 6005-T5/T6 charakteryzuje się wysoką wytrzymałością, doskonałą odpornością na korozję i wyjątkowo lekką wagą, jest to najbardziej odpowiedni materiał do regałów dachowych

Szyna B46 serii TF-RL | Długość 4000 mm, 4200 mm, 4500 mm, 4800 mm itp.

Normalny rozmiar: 27,3 * 48,3 * 4500 mm

Obróbka powierzchniowa: ≥10μm

Zestawy do montażu szyn

Szczegóły projektu konstrukcji: Weźmy na przykład TF-RL-B46, który jest jednym z najpopularniejszych modeli.

Wymiary konstrukcji:

Parametry geometrii przekroju konstrukcji
(1) Szyna:	B46		Tworzywo:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Parametry geometrii przekroju
A(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Cyright (mm3)		1306.0

Waga / metr = Gęstość ρ(kg/m3) × Powierzchnia przekroju A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Analiza składu chemicznego szyny aluminiowej B46:

(Metoda testowa: GB/T3190-2008, OES)

Pierwiastki chemiczne AL6005-T6
Element	Rozporządzenie 6005	Produkty aluminiowe Antai (AT6006 -T6)	Wniosek
Si	0,6-0,9	0.62	Przechodzić
Fe	≤0,35	0.13	Przechodzić
Cu	≤0,10	<0,001	Przechodzić
Mn	≤0,10	0.003	Przechodzić
Mg	0,40-0,60	0.56	Przechodzić
Kr	≤0,35	0.001	Przechodzić
Zn	≤0,10	0.01	Przechodzić
Ti	≤0,10	0.014	Przechodzić
Glin	margines	margines	Przechodzić

Próba rozciągania:

Metoda badania: JIS Z 2241-2011

Właściwości mechaniczne AL6005-T6

Przedmiot testowy	Typ próbki	Wytrzymałość na rozciąganie (Rm) (Mpa）	Wytrzymałość próbna (R0,2) (Mpa)	Wydłużenie po złamaniu (A50mm)(%)
Wynik	Nr 13B	295	263	10

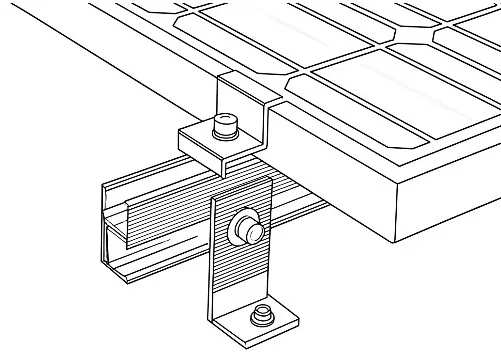

Akcesoria do zestawu do montażu konstrukcji szynowej:


Dwa gwinty śrub	Haki dachowe	Zestaw stóp w kształcie litery L	Zacisk środkowy 1

Zacisk końcowy 1	Zacisk środkowy 2	Zacisk końcowy 2	Arkusz przewodzący

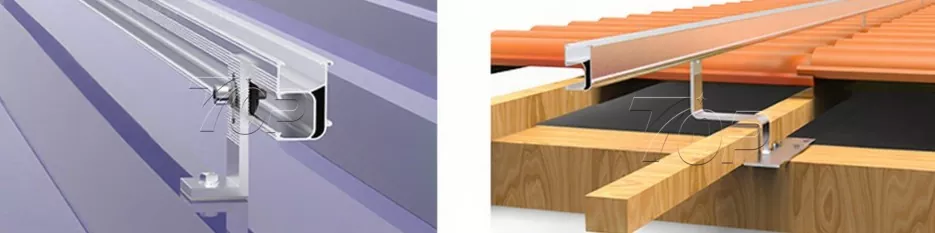

Więcej zastosowań szynowych

View as

Aluminiowe wsporniki szynowe do montażu paneli słonecznych

Aluminiowe wsporniki szynowe do montażu paneli słonecznych wykonane przez firmę Xiamen Topfencesolar z Chin przy użyciu haków dachowych zamontowanych na belce w celu podparcia szyn B45. Złącza szynowe łączące fragmenty szyn w jedną długą szynę, rzędy po rzędach, w celu ułożenia paneli słonecznych w orientacji poziomej lub pionowej. Jego wysoka niezawodność jest ciepło przyjęta na rynkach Europy, Azji i Ameryki.
Nazwa marki:Topfencesolar
Materiał produktu:Aluminium
Funkcja produktu:Szyny do montażu paneli słonecznych
Żywotność:≥25 lat

Zobacz więcej >> Wyślij zapytanie >>

Szyna do montażu na dachu stojaka solarnego

Jako zaufany dostawca konstrukcji do montażu paneli fotowoltaicznych, firma Xiamen Topfencesolar Co., Ltd zajmuje się projektowaniem i produkcją wysokowydajnych szyn do montażu paneli słonecznych na dachu, aby sprostać różnym wymaganiom rynku, od dachów mieszkalnych po komercyjne elektrownie fotowoltaiczne. Projektujemy produkty, które zapewniają zarówno wydajność techniczną, jak i efektywność kosztową.

Nazwa marki:Topfencesolar

Materiał produktu:AL6005-T5/AL6063-T6

Funkcja produktu:Montaż na dachu

Żywotność:Ponad 20 lat

Zobacz więcej >> Wyślij zapytanie >>

Szyny do paneli słonecznych

Szyny do paneli słonecznych zapewniają stabilne wsparcie dla systemu montażu na dachu solarnym i można je dostosować do różnych okazji. Xiamen Topfencesolar to profesjonalny producent oferujący niestandardowe usługi szyn do paneli słonecznych, aby pomóc klientom w ich projektach fotowoltaicznych. Próbki są dostępne w różnych rozmiarach i ilościach.
Nazwa marki:Topfencesolar
Materiał produktu:Aluminium Al6005-T5/T6
Funkcja produktu:Montaż solarny na dachu metalowym
Żywotność:20 lat

Zobacz więcej >> Wyślij zapytanie >>

Mini szyna do montażu paneli słonecznych na dachu metalowym

Jako profesjonalny producent i dostawca w Chinach, mini szyna do montażu paneli słonecznych na metalowym dachu, trwała i lekka, wyprodukowana przez Xiamen Topfencesolar, może obniżyć koszty montażu paneli słonecznych o 20-30%. Anodowanie powierzchni aluminium wymaga obróbki ≥ 10 μm, wymaga ogromnych wysiłków w celu zapewnienia odporności na promieniowanie UV i korozję poprzez serwisowanie przez ponad 25 lat. To rozwiązanie bez szyn jest dobrze przyjęte i stosowane w układach słonecznych w obszarach mieszkalnych, komercyjnych i przemysłowych.
Nazwa marki:Topfencesolar
Materiał produktu:Al6005-T5
Funkcja produktu:Do ładowania paneli słonecznych na dachu lub ziemi
Żywotność:≥25 lat

Zobacz więcej >> Wyślij zapytanie >>

Uchwyt do montażu na panelu słonecznym na bagażniku dachowym

Topfencesolar prowadzi produkcję uchwytów dachowych do paneli słonecznych, fabryka z siedzibą w Chinach. Szyna jest kluczowym uchwytem montażowym instalacji fotowoltaicznej. Dzięki montażowi na szynach może bezpiecznie zamocować panele słoneczne na różnych dachach. Na przykład dachy betonowe, metalowe i dachówkowe. Lekkie szyny wykonane są ze stopu aluminium, charakteryzującego się doskonałą odpornością na korozję, a ponadto są łatwe w montażu.

Zobacz więcej >> Wyślij zapytanie >>

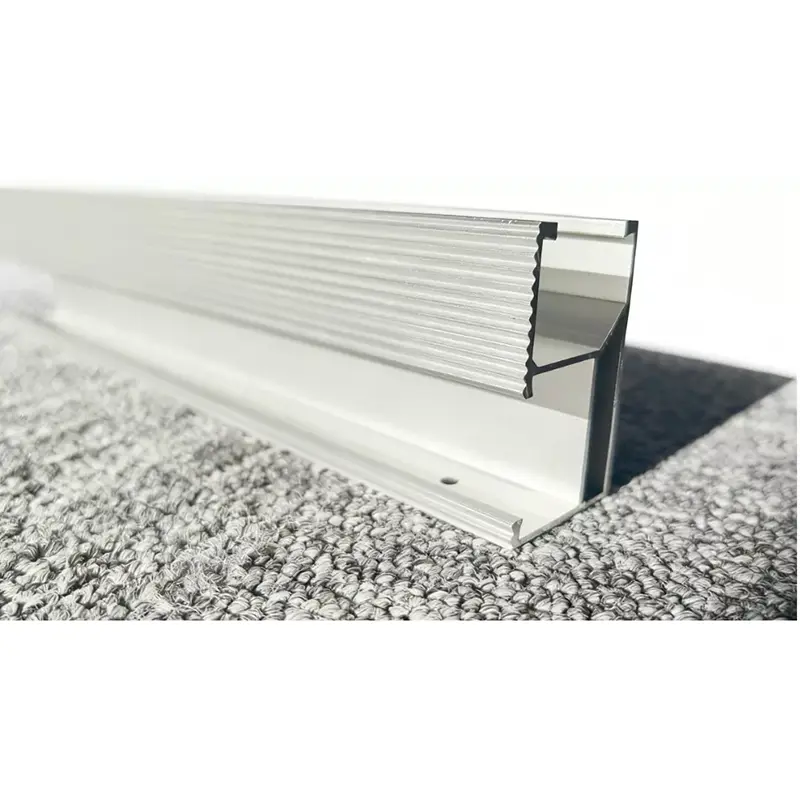

Aluminiowe szyny montażowe do paneli słonecznych

Aluminiowe szyny montażowe do paneli słonecznych są jedną z ważnych części całej konstrukcji do montażu paneli słonecznych. Wykonane są z materiałów aluminiowych 6005-T5 z anodowaną obróbką powierzchni, trwałe przez ponad 25 lat.
Nazwa marki:Topfencesolar
Materiał produktu:Aluminium 6005-T5, 6063-T6
Funkcja produktu:Wspornik do montażu solarnego
Żywotność:≥ 20 lat

Zobacz więcej >> Wyślij zapytanie >>
