Aluminiowe szyny montażowe do paneli słonecznych

Aluminiowe szyny montażowe do paneli słonecznych TF-RL-B48 są przeznaczone do dachów. Zwykle są używane do instalacji tam, gdzie wymagana jest wysoka wytrzymałość konstrukcji. Konstrukcje profili szynowych są mocniejsze i grubsze niż zwykłe relingi dachowe dostępne na rynku, można je zastosować w niektórych projektach przy silnej prędkości wiatru do 60 m/s.

ARKUSZ DANYCH

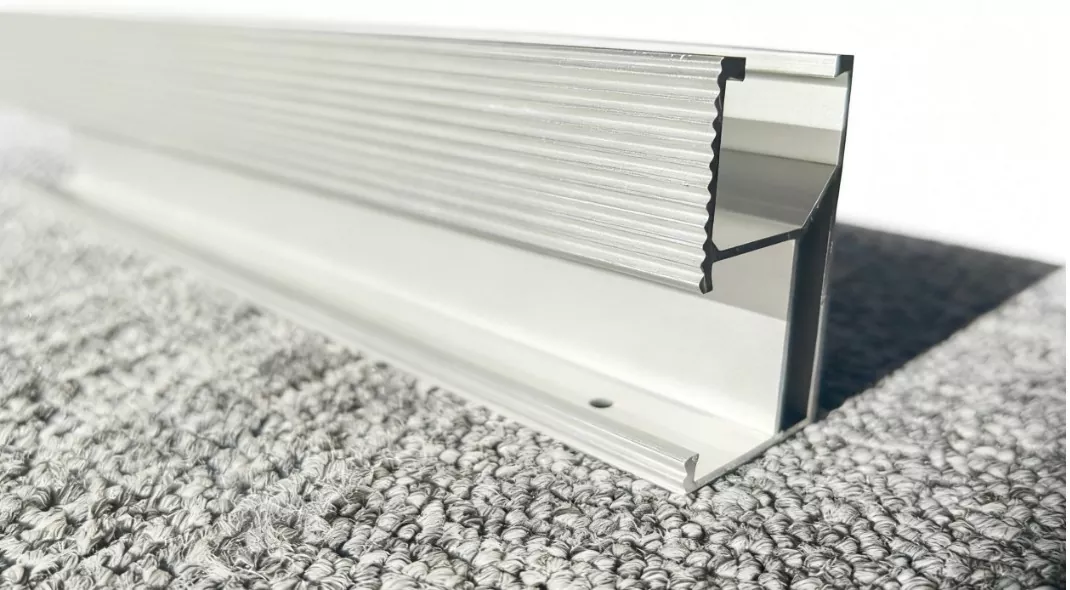

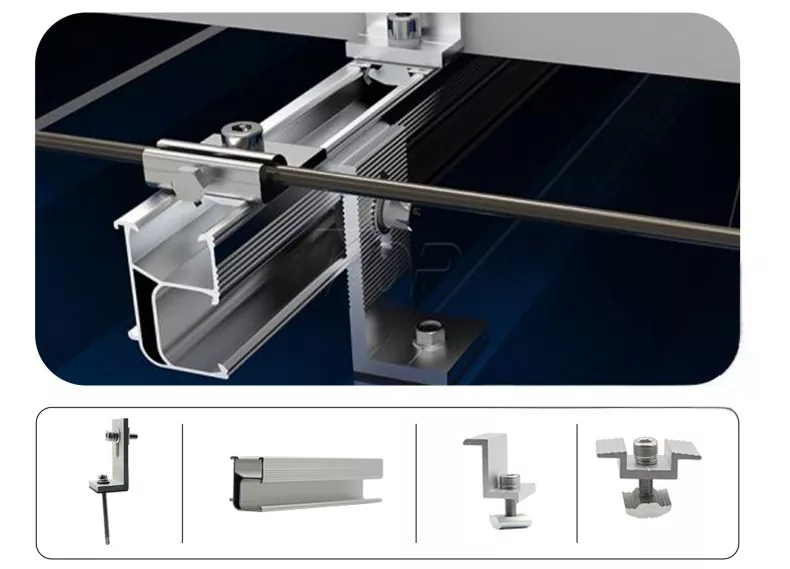

Szyny fotowoltaiczne TF-RL-B48 były popularne ze względu na swoją specjalną konstrukcję, zaprojektowano je ze szczeliną z tyłu profilu, dzięki czemu łącznik szyny można zainstalować z tyłu szyny, co nie będzie miało wpływu na montaż nóżek w kształcie litery L ani haka dachowego.

W ten sposób zespół instalacyjny nie musi się martwić problemem zakłóceń, co oszczędza czas instalacji.

Grubość warstwy anodowanej naszych aluminiowych szyn montażowych do paneli słonecznych wynosi ponad 10 μm, ma dobry wygląd i dużą odporność na korozję. Dzięki temu nadają się do użytku na zewnątrz w różnych klimatach. (można również dostosować różne wymagania dotyczące warstwy anodowanej)

Ciężar aluminiowych szyn do montażu paneli słonecznych jest lekki, łatwy w obsłudze i montażu, co pozwala zaoszczędzić koszty pracy i zapewnia elastyczną instalację.

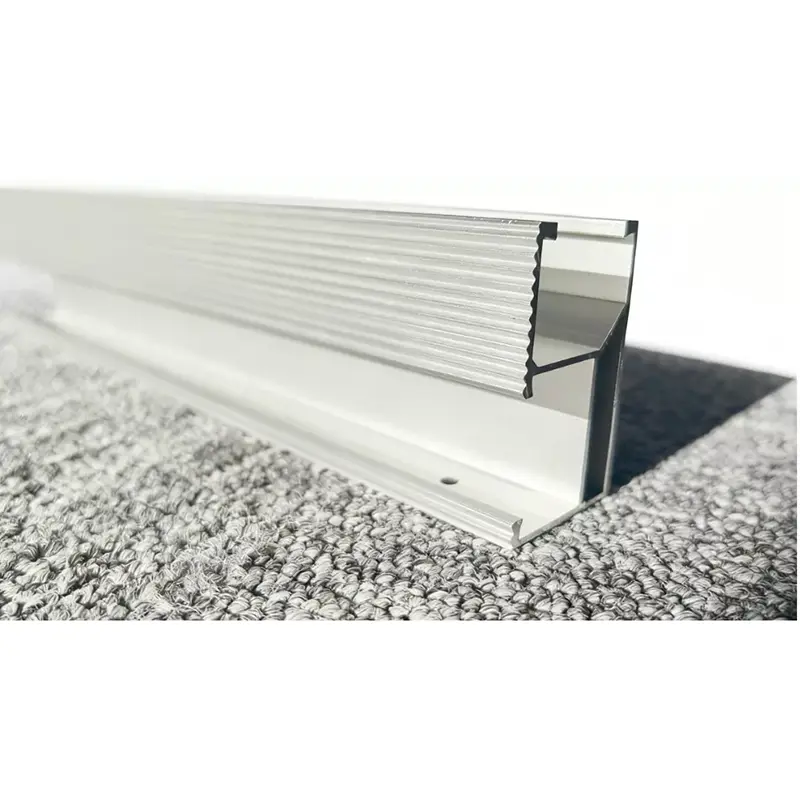

Przednia strona relingu dachowego posiada paski, które mogą zwiększyć stabilność akcesoriów haka dachowego lub nóżek L, aby idealnie do niego pasować.

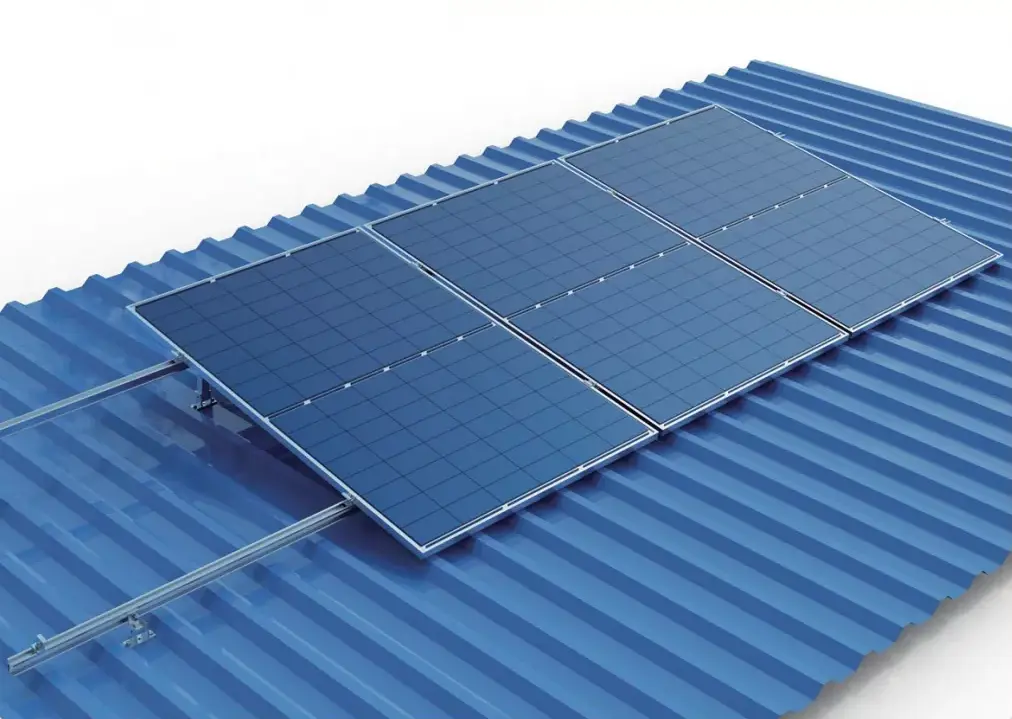

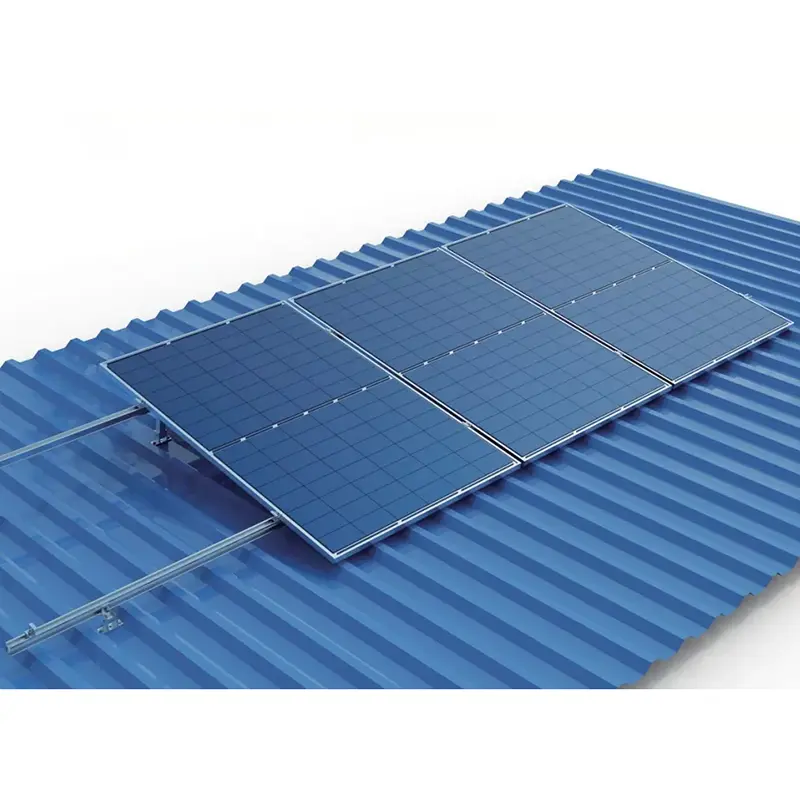

Konstrukcja montażowa do metalowego dachu, w tym: stopa L, szyna solarna, zacisk końcowy, zacisk środkowy itp

Dostępny jest kolor srebrny i czarny, a długość można dostosować zgodnie z życzeniem projektu.

Ilość każdego elementu można dostosować do wymagań

Jakie są kompletne zestawy montażowe tego systemu regałów fotowoltaicznych?

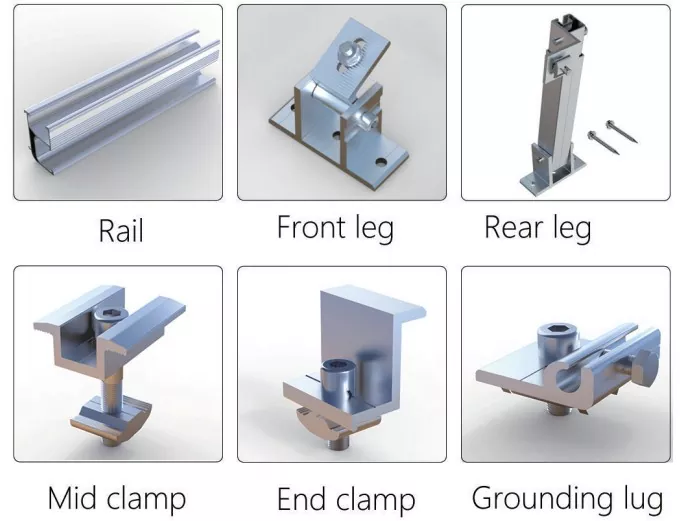

Całe zestawy zawierają głównie szyny, przednią nogę, tylną nogę i zaciski, takie jak zacisk środkowy, zacisk końcowy i uchwyt uziemiający itp.

Jak zamontować szyny na dachu?

1. Zmierz rozmiar dachu, aby sprawdzić ilość aluminiowych szyn montażowych do paneli słonecznych.

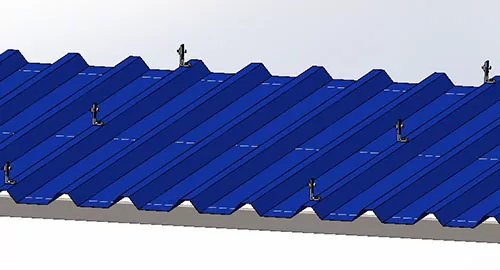

2. Zamontuj podstawę podtrzymującą szynę. Na przykład poniżej typu rozwiązania L Feet, montaż zestawu stóp L w pierwszej kolejności na dachu pozycyjnym.

3. Wsunąć szyny pomiędzy te same nóżki w kształcie litery L, mocując śrubą z rowkiem T na nóżkach w kształcie litery L. Szyny zostaną połączone za pomocą łączników szynowych, jak pokazano na poniższych rysunkach.

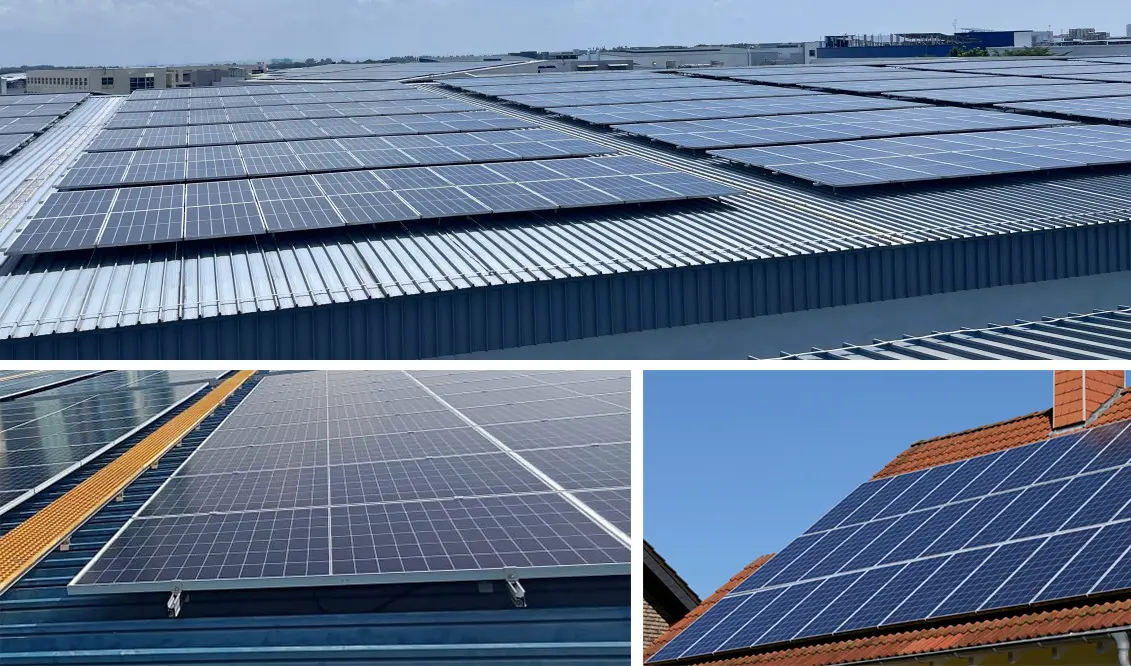

Sprawa projektowa
