Jak wybrać odpowiedni hak dachowy do instalacji fotowoltaicznej w zależności od rodzaju płytki: poradnik inżynieryjny dla instalatorów instalacji fotowoltaicznych, wykonawców EPC i zespołów zaopatrzeniowych

Dlaczego wybór haka dachowego do instalacji fotowoltaicznej to kluczowa decyzja inżynieryjna

Wybór prawidłowegohak dachowy solarnydla system montażu słonecznego na dachu dachówkowymnie jest to drobna decyzja dotycząca sprzętu — bezpośrednio określa stabilność strukturalną, wodoodporność, wydajność instalacji i długoterminową niezawodność sprzętu. W komercyjnych i przemysłowych projektach dachowych słabo dopasowanehak dachowy do montażu paneli słonecznych na dachu dachówkowymmoże prowadzić do pęknięć płytek, wnikania wody, awarii wypiętrzania pod obciążeniem wiatrem i kosztownych przeróbek, które wpływają na terminy realizacji projektów i narażenie na gwarancję.

W przeciwieństwie do dachów metalowych lub płaskich dachów betonowych, dachy z dachówek różnią się znacznie pod względem geometrii, grubości, kruchości, przenoszenia obciążeń i ograniczeń montażowych. Uniwersalne podejście do haka jest wadliwe technicznie. Prawidłowa metoda wymaga dopasowania geometrii haka, regulacji wysokości, konstrukcji płyty podstawy i gatunku materiału do konkretnego typu płytki i konstrukcji krokwi pod nią.

Niniejszy przewodnik techniczny zapewnia uporządkowane ramy umożliwiające dokonanie właściwego wyboruhak dachowy solarnyw zależności od rodzaju płytki. Integruje mechanikę pokryć dachowych, rozważania dotyczące obciążeń konstrukcyjnych, wydajność materiałów i praktyczne realia instalacji. Celem jest wsparcie zespołów inżynieryjnych, kierowników ds. zakupów i integratorów systemów montażu fotowoltaicznego w podejmowaniu decyzji opartych na danych, które zmniejszają ryzyko i poprawiają rentowność projektu.

1. Dlaczego wybór haka dachowego do instalacji fotowoltaicznej to decyzja konstrukcyjna, a nie tylko wybór komponentów

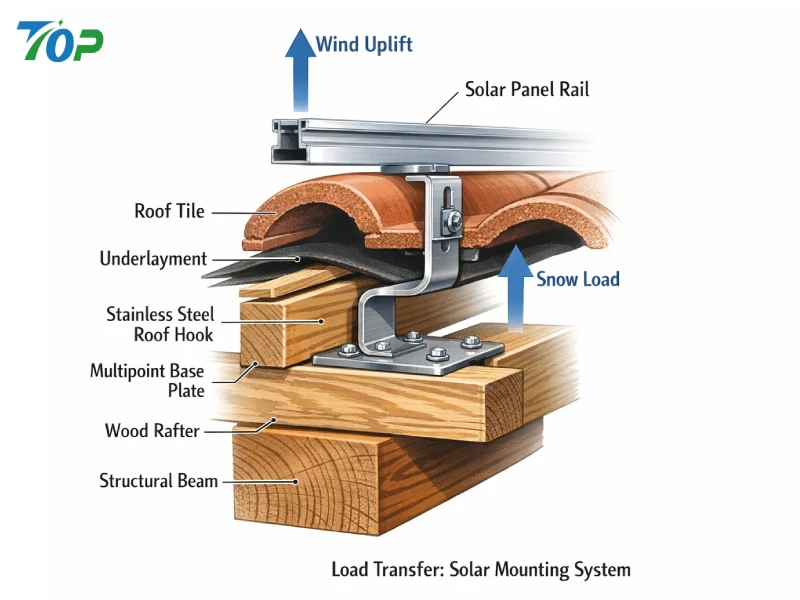

W instalacji fotowoltaicznej na dachu dachówkowym hak dachowy służy jako główny interfejs konstrukcyjny pomiędzy fotowoltaiczną szyną montażową a krokwiami nośnymi budynku. Ścieżka ładowania jest następująca:

• Moduł solarny → szyna montażowa → hak dachowy → krokwie konstrukcyjne → konstrukcja budynku

Sama płytka jestniekonstrukcyjny element nośny. Większość płytek ceramicznych, betonowych i łupkowych zaprojektowano przede wszystkim w celu zabezpieczenia przed warunkami atmosferycznymi, a nie skoncentrowanych obciążeń mechanicznych. Kiedy Amontaż paneli słonecznych na dachu dachówkowymsystem jest zainstalowany, hak musi przenosić obciążenia bezpośrednio na krokwie, unikając jednocześnie nadmiernych naprężeń na sąsiadujących płytkach.

Z inżynierskiego punktu widzenia hak musi wytrzymać:

• Obciążenie własne (moduły + szyny + elementy montażowe)
• Obciążenia ssące i ssące wiatru
• Obciążenie śniegiem (w stosownych przypadkach)
• Naprężenia związane z rozszerzalnością cieplną
• Zmęczenie dynamiczne powyżej 25 lat

Międzynarodowe normy konstrukcyjne, takie jak ASCE 7 (Amerykańskie Stowarzyszenie Inżynierów Budownictwa, 2022) podkreślają, że dachowe systemy fotowoltaiczne muszą być oceniane pod kątem obciążenia wiatrem, biorąc pod uwagę wysokość budynku, kategorię narażenia i lokalną prędkość wiatru. Dlatego haki dachowe muszą być dobierane z wystarczającą nośnością i sprawdzonymi parametrami użytkowymi.

Ignorowanie tych realiów strukturalnych zwiększa ryzyko:

• Pękanie płytek na skutek koncentracji obciążenia punktowego
• Odkształcenie haka pod wpływem uniesienia
• Wyciąganie łączników z niewymiarowych krokwi
• Przedostanie się wody na skutek nieprawidłowego odstępu od płytek

Dlatego wybierając AHak dachowy ze stali nierdzewnejnie chodzi tylko o odporność na korozję – chodzi o zapewnienie kompatybilności konstrukcyjnej z systemem dachowym.

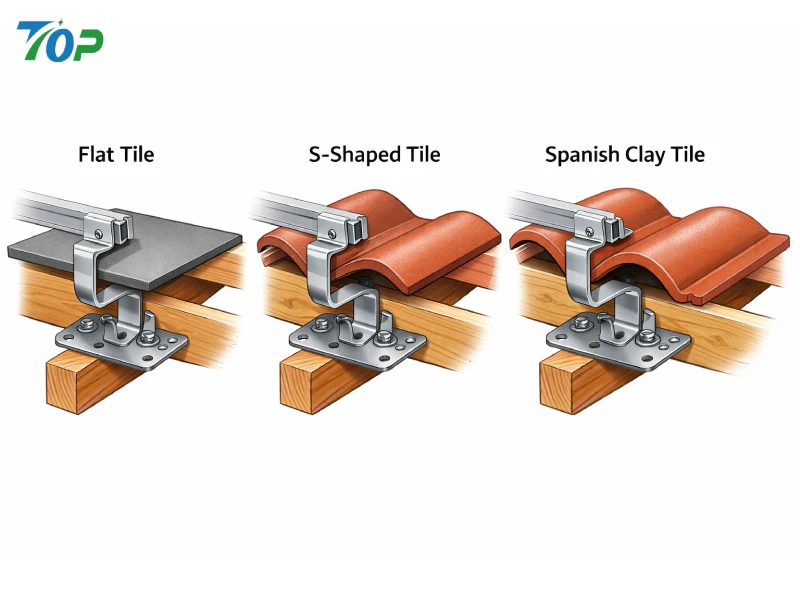

2. Zrozumienie typowych typów dachówek używanych w projektach fotowoltaicznych

Różne geometrie płytek wymagają zasadniczo różnychhak dachowy solarnykonfiguracje. Poniżej znajduje się przegląd techniczny typowych typów dachów z płytek ceramicznych spotykanych w projektach fotowoltaicznych w budynkach mieszkalnych, komercyjnych i lekkim przemyśle.

2.1 Płaski dach z dachówek betonowych

Płaskie płytki betonowe są szeroko stosowane w Europie, Australii i niektórych częściach Azji. Mają zazwyczaj grubość od 10 do 15 mm i mają zachodzące na siebie profile blokujące.

Charakterystyka strukturalna:

• Stosunkowo wysoka wytrzymałość na ściskanie
• Umiarkowana kruchość
• Jednolity profil płaskiej powierzchni
• Naprawiono odstępy między płytkami w pionie

Wmontaż paneli słonecznych na dachach płaskichzastosowań głównym wyzwaniem projektowym jest zapewnienie wystarczającego prześwitu pomiędzy ramieniem haka a spodem płytki. Jeśli wysokość haka jest niewystarczająca, płytka będzie spoczywać bezpośrednio na haku, tworząc skupione punkty naprężeń.

Zalecane uwagi:

• Hak dachowy z regulowaną wysokością
• Szeroka płyta podstawy do zakotwienia krokwi
• Minimalny odstęp od płytek 3–5 mm

2.2 Dach z zakrzywionej dachówki hiszpańskiej/rzymskiej

Płytki hiszpańskie lub rzymskie mają profil przypominający falę z naprzemiennymi wypukłymi i wklęsłymi krzywiznami. Płytki te są powszechne w klimacie śródziemnomorskim i wysokiej klasy budynkach mieszkalnych.

Wyzwania inżynieryjne:

• Kontakt z niepłaską powierzchnią
• Zmienna wysokość płytek
• Ograniczona przestrzeń montażowa pomiędzy krzywiznami
• Większe ryzyko złamania podczas podnoszenia

Dlamontaż solarny do dachu z hiszpańskiej dachówki, standardowy płaski hak jest często nieodpowiedni. Hak musi posiadać:

• Rozszerzony zakres regulacji w pionie
• Wąskie ramię mieszczące się pod zakrzywioną płytką
• Zoptymalizowane przesunięcie boczne w celu dopasowania do krokwi

Niedopasowanie geometrii krzywizny często prowadzi do nieprawidłowego osadzenia i narażenia na drogę wody.

2.3 Dach z dachówki łupkowej

Łupek to materiał na pokrycia dachowe z kamienia naturalnego, znany z trwałości i estetyki, ale jest wyjątkowo kruchy pod obciążeniem punktowym.

Kluczowe kwestie:

• Niska tolerancja na naprężenia wiertnicze
• Mała grubość płytek
• Wysoki koszt wymiany

Wmontaż paneli słonecznych na dachu łupkowymczęsto wymagane są ultracienkie haki lub specjalistyczne systemy obróbcze. Niewłaściwe podnoszenie płytek łupkowych może spowodować niewidoczne mikropęknięcia, które później rozprzestrzeniają się pod wpływem cykli termicznych.

Ponieważ łupek ma minimalną wytrzymałość na zginanie, ustawienie płyty podstawy musi być precyzyjne, aby uniknąć przeniesienia momentu obrotowego na powierzchnię płytki.

2.4 Dach z płytek ceramicznych

Płytki ceramiczne są lekkie, ale bardzo kruche. Wykazują dobrą odporność na warunki atmosferyczne, ale ograniczoną odporność konstrukcji na skoncentrowane obciążenie.

Typowe zagrożenia wsystemy montażu paneli słonecznych na dachach dachówkowychprzy użyciu płytek glinianych obejmują:

• Pęknięcie w wyniku nadmiernego dokręcenia
• Wnikanie wody w przypadku nieprawidłowego ponownego ułożenia płytek
• Nierówne odstępy między płytkami wpływające na rozmieszczenie haczyków

Regulowanyhak dachowy do dachówkize wzmocnionym dolnym ramieniem i precyzyjnym odstępem między płytkami jest niezbędny.

2.5 Dach kryty gontem asfaltowym (odniesienie porównawcze)

Chociaż nie jest to system płytek, gonty asfaltowe są często porównywane z dachówkami. W przypadku gontów zamiast tradycyjnych haczyków do płytek stosuje się zwykle stopy w kształcie litery L z obróbką blacharską.

To rozróżnienie jest krytyczne. Próba użycia haków dachowych z dachówek na systemach gontowych – lub odwrotnie – narusza integralność hydroizolacji i narusza standardowe praktyki instalacyjne (Międzynarodowa Rada Kodeksu, 2021).

3. Podstawowe kryteria inżynieryjne dotyczące wyboru odpowiedniego haka dachowego do instalacji fotowoltaicznej

Wybierając Aproducent haków dachowych do instalacji fotowoltaicznychlub oceniając modele haków, zespoły zaopatrzeniowe i inżynieryjne powinny ocenić pięć następujących wymiarów technicznych.

3.1 Wysokość haka i zakres regulacji

Grubość płytek i wysokość zakładki różnią się w zależności od producenta i regionu. Nieregulowany hak stwarza ryzyko niewystarczającego prześwitu lub nadmiernej szczeliny, która utrudnia przenoszenie obciążenia.

Najlepsza praktyka:

• Możliwość regulacji w pionie ≥ 30–50 mm
• Szczelina prześwitowa zapobiegająca bezpośredniemu ściskaniu płytek
• Kompatybilność z systemami Common Rail

Możliwość regulacji zwiększa elastyczność pola i zmniejsza potrzebę posiadania wielu zapasów SKU.

3.2 Konstrukcja płyty podstawy i rozkład obciążenia

Płyta podstawy zakotwicza hak do krokwi. Wąska lub cienka podstawa zwiększa koncentrację naprężeń łącznika i zmniejsza opór wyrywania.

Według badań konstrukcyjnych elementów złącznych (American Wood Council, 2018) zdolność wyciągania zależy od głębokości osadzenia i gęstości drewna. Dlatego:

• Grubość płyty podstawy ≥ 4–5 mm ze stali nierdzewnej
• Minimum dwa łączniki konstrukcyjne
• Zgodność z odległością od krawędzi

3.3 Klasa materiału i odporność na korozję

Większość premiumhaki dachowe ze stali nierdzewnejużyj SUS304 lub SUS316.

• SUS304: Odpowiedni do środowisk śródlądowych
• SUS316: Zalecany dla regionów przybrzeżnych lub o dużym zasoleniu

Korozja z czasem zmniejsza wytrzymałość przekroju poprzecznego. W przypadku systemów o projektowanej trwałości 25 lat dobór materiałów musi odpowiadać kategorii narażenia środowiska (ISO 9223).

3.4 Wodoodporna integracja

Podnoszenie płytek powoduje tymczasowe odsłonięcie podkładu. Nieprawidłowe ponowne osadzenie lub brak obróbki zwiększa ryzyko wycieku.

Najlepsza praktyka:

• Podkładki uszczelniające EPDM
• Kompatybilne flashowanie tam, gdzie jest to wymagane
• Przycinanie płytek zamiast nadmiernej siły

3.5 Zgodność z układem krokwi

Rozmieszczenie haków jest ograniczone rozstawem krokwi, zwykle 400–600 mm. Jeśli geometria haka nie pozwala na przesunięcie boczne, instalacja staje się nieefektywna i zagrożona strukturalnie.

Zaawansowanyhak dachowy solarnyprojekty obejmują boczną regulację w celu dopasowania do elementów konstrukcyjnych bez naprężania płytek.

4. Analiza ryzyka: konsekwencje nieprawidłowego wyboru haka dachowego

Niewłaściwymontaż paneli słonecznych na dachu dachówkowymzwiększa się wybór komponentów:

• Czas montażu o 15–30%
• Straty materiału spowodowane pękniętymi płytkami
• Ekspozycja gwarancyjna w przypadku roszczeń związanych z wyciekami
• Odpowiedzialność strukturalna w przypadku porywów wiatru

Udokumentowano awarie spowodowane wiatrem w dachowych systemach fotowoltaicznych, w których zastosowano nieodpowiednie metody mocowania (Kopp i in., 2012). Podczas gdy modułom często poświęca się najwięcej uwagi, osprzęt często decyduje o żywotności systemu.

W przypadku zespołów zakupowych całkowity koszt instalacji musi uwzględniać ograniczenie ryzyka, a nie tylko cenę jednostkową sprzętu.

5. Strategiczne rozważania dotyczące zamówień publicznych dla projektów komercyjnych

W przypadku projektów komercyjnych obejmujących wiele lokalizacji standaryzacja amontaż paneli słonecznych na dachu dachówkowymrozwiązanie poprawia:

• Kontrola zapasów
• Skuteczność szkolenia instalacyjnego
• Spójność zapewnienia jakości
• Długoterminowa przewidywalność konserwacji

Standaryzacja nie może jednak przesłaniać zgodności inżynieryjnej. Właściwym podejściem jest wybór producenta, który jest w stanie:

• Dostarczanie raportów z testów strukturalnych
• Oferuje regulowane projekty haczyków
• Wspieranie dostosowywania w celu uzyskania unikalnych geometrii płytek
• Zapewnianie spójności partii w przypadku dużych zamówień

W środowiskach zamówień o dużej objętości wybór właściwyproducent haków dachowych do instalacji fotowoltaicznychstaje się decyzją o strategicznym partnerstwie, a nie zakupem transakcyjnym.

6. Tabela wyboru haka dachowego solarnego według typu dachówki

Dla zespołów inżynierskich zarządzających wielomamontaż paneli słonecznych na dachu dachówkowymprojektów w różnych regionach, ustrukturyzowane narzędzie porównawcze znacznie poprawia efektywność podejmowania decyzji. Zamiast wybieraćhak dachowy solarnyw oparciu wyłącznie o wygląd lub cenę, wybór musi uwzględniać zgodność geometrii, zachowanie w zakresie przenoszenia obciążeń, narażenie na środowisko i tolerancję instalacji.

Poniższa matryca zapewnia praktyczne ramy odniesienia umożliwiające dopasowywanie typów haków do kategorii dachówek. Ostateczna walidacja inżynierska powinna zawsze uwzględniać obliczenia konstrukcyjne specyficzne dla danego miejsca, zgodnie z lokalnymi przepisami budowlanymi.

Typ płytki	Zalecana konfiguracja haka	Wymóg regulacji	Klasa materiału	Poziom ryzyka instalacji	Uwagi inżynierskie
Płaska Betonowa Płytka	Standardowy regulowany płaski hak	Regulacja pionowa w zakresie 30–50 mm	SUS304 (śródlądowy) / SUS316 (przybrzeżny)	Średni	Zapewnić odstęp między płytkami ≥3 mm, aby zapobiec naprężeniom ściskającym
Zakrzywiona płytka hiszpańsko-rzymska	Hak z możliwością regulacji, z wąskim ramieniem	50 mm+ zakres pionowy	SUS304/SUS316	Wysoki	Wymaga górnego ramienia zgodnego z krzywizną i przesunięcia bocznego
Płytka łupkowa	Ultracienki hak lub system zintegrowany z obróbką blacharską	Minimalna wysokość, precyzyjne ustawienie	Preferowany SUS316	Bardzo wysoki	Unikaj punktowego obciążenia łupka; rozważ integrację flashową
Płytka gliniana	Wzmocniony regulowany hak na dolnym ramieniu	30–40 mm	SUS304/SUS316	Wysoki	Zapobiegaj nadmiernemu dokręceniu; zachować jednolite ponowne osadzanie płytek

Ta macierz wyboru pokazuje, że nie ma uniwersalnego rozwiązaniahak dachowy do dachówkiaplikacje. Każda konfiguracja musi odpowiadać geometrii płytek i zachowaniu konstrukcyjnym.

7. Szczegółowe rozważania inżynieryjne według kategorii płytek

7.1 Dach z płaskiej dachówki betonowej: stabilność konstrukcyjna przy kontrolowanym prześwicie

Systemy dachówek płaskich są stosunkowo przyjazne dla instalatora w porównaniu z dachami zakrzywionymi lub łupkowymi. Jednakże niewłaściwy dobór wysokości haka może w dalszym ciągu powodować ściskanie lub niestabilność płytek.

Kluczowe obszary zainteresowania inżynierii:

• Grubość ramienia haka wystarczająca, aby wytrzymać zginanie pod wpływem wiatru
• Szerokość podstawy zgodna ze standardowym rozstawem krokwi (400–600 mm)
• Co najmniej dwie konstrukcyjne śruby do drewna na hak
• Zgodność z wymaganiami ASCE 7 dotyczącymi obliczania obciążenia wiatrem

W strefach o silnym wietrze siły wyporowe mogą przekraczać 2,0 kPa, w zależności od klasyfikacji strefy dachowej (ASCE, 2022). Dlatego przy wyborze a. istotne jest sprawdzenie dopuszczalnej wytrzymałości elementów złącznych na wyrywaniemontaż paneli słonecznych na dachach płaskich.

7.2 Dach z dachówki hiszpańskiej/rzymskiej: zarządzanie krzywizną i przenoszeniem obciążeń

Zakrzywione systemy płytek wprowadzają asymetryczne ścieżki obciążenia. Hak musi łączyć wklęsłe i wypukłe powierzchnie płytek, nie powodując koncentracji naprężeń.

Krytyczne parametry projektu:

• Tolerancja krzywizny ramienia
• Możliwość bocznej regulacji w celu wyrównania krokwi
• Zwiększona wysokość w pionie, aby oczyścić szczytowe grzbiety płytek
• Badania strukturalne w warunkach obciążenia mimośrodowego

Ponieważ zakrzywione płytki często charakteryzują się większym współczynnikiem pękania podczas instalacji, należy wybrać opcję regulowanąhak dachowy solarnyzmniejsza koszty przeróbek i skraca cykle instalacyjne.

7.3 Dach z płytek łupkowych: inżynieria precyzyjna i ograniczanie ryzyka

Instalacje na dachach łupkowych wymagają najwyższej dyscypliny inżynierskiej. W przeciwieństwie do gliny lub betonu, łupek nie toleruje uderzenia ani skoncentrowanego momentu obrotowego.

Dlamontaż paneli słonecznych na dachu łupkowymsystemów, rozważ:

• Geometria haka o niskim profilu
• Strategia nawiercania wstępnego z wodoodporną ochroną membranową
• Integracja z obróbką blacharską, jeśli jest to dozwolone
• Zastosowanie odpornego na korozję SUS316 zapewnia długoterminową trwałość

Błędy montażowe na dachach łupkowych często skutkują utajonymi awariami — mikropęknięciami, które rozprzestrzeniają się w wyniku cykli zamrażania i rozmrażania (Międzynarodowa Rada Kodeksu, 2021).

7.4 Dach z płytek ceramicznych: kontrola kruchości i momentu obrotowego

Płytki ceramiczne charakteryzują się niską wytrzymałością na rozciąganie i ograniczoną tolerancją na zginanie. Nadmierne dokręcenie elementów złącznych jest jedną z najczęstszych przyczyn pęknięć.

Najlepsze praktyki:

• Narzędzia do mocowania z kontrolowanym momentem obrotowym
• Jednolite przycinanie płytek w celu zapewnienia odstępu od haków
• Konstrukcja płyty podstawy rozkładającej naprężenia
• Kontrola wzrokowa po ponownym ułożeniu płytek

Wybór wzmocnionegoHak dachowy ze stali nierdzewnejpoprawia niezawodność konstrukcji w systemach dachów glinianych.

8. Typowe błędy instalacyjne, które zwiększają ryzyko projektu

W poprzek komercjimontaż paneli słonecznych na dachu dachówkowymprojektów następujące powtarzające się błędy przyczyniają się do przekroczeń kosztów i długoterminowej odpowiedzialności:

8.1 Używanie uniwersalnego haka do wszystkich typów płytek

Próba standaryzacji przy użyciu modelu z jednym haczykiem często prowadzi do nieprawidłowego ułożenia i uszkodzenia płytek. Wymagane są rozwiązania specyficzne dla geometrii.

8.2 Ignorowanie zmian w strefie obciążenia wiatrem

Narożniki i krawędzie dachu podlegają większym siłom unoszącym. Rozstaw haków musi odzwierciedlać klasyfikację stref zgodnie z przepisami konstrukcyjnymi.

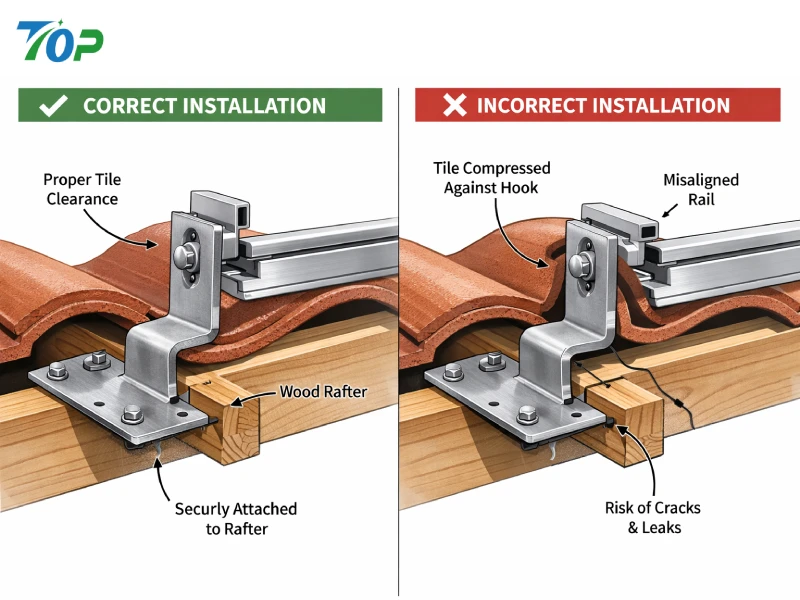

8.3 Niewystarczający prześwit płytek

Bezpośredni kontakt płytki z hakiem przenosi obciążenie na kruche pokrycia dachowe, zwiększając ryzyko pęknięcia.

8.4 Nieodpowiednia głębokość osadzenia łącznika

Wytrzymałość łącznika na wyciąganie zależy od głębokości osadzenia i gęstości drewna (American Wood Council, 2018). Niedoszacowanie tych parametrów zmniejsza marginesy bezpieczeństwa systemu.

8.5 Nieuwzględnienie rozszerzalności cieplnej

Szyny montażowe ze stali nierdzewnej i aluminium rozszerzają się w różnym tempie. Niewłaściwy projekt może spowodować długotrwałe naprężenia w połączeniach hakowych.

9. Efektywność instalacji i optymalizacja kosztów pracy

Wybór prawidłowegoproducent haków dachowych do instalacji fotowoltaicznychmoże znacząco wpłynąć na wydajność instalacji.

Funkcje poprawiające produktywność w polu:

• Wstępnie zmontowane regulowane elementy
• Przejrzysta dokumentacja obciążeń konstrukcyjnych
• Spójność partii w przypadku dużych zamówień
• Kompatybilny projekt interfejsu kolejowego

Badania produktywności konstrukcji pokazują, że uproszczenie instalacji skraca czas pracy o 10–25% w powtarzalnych systemach (Gould i Joyce, 2014). W przypadku dużych portfeli fotowoltaiki na dachach takie oszczędności w istotny sposób wpływają na marżę projektu.

10. Inżynierska weryfikacja i dokumentacja obciążenia

Dla komercyjnych deweloperów systemów fotowoltaicznych i wykonawców EPC dokumentacja jest niezbędna. Niezawodnyhak dachowy solarnydostawca powinien zapewnić:

• Raporty z testów obciążenia mechanicznego
• Certyfikaty materiałowe (SUS304 / SUS316)
• Dane analizy elementów skończonych (jeśli są dostępne)
• Klasyfikacja odporności na korozję
• Zapisy dotyczące identyfikowalności kontroli jakości

Badania obciążenia wiatrem (Kopp i in., 2012) pokazują, że integralność mocowania jest często czynnikiem ograniczającym wydajność systemu dachowego. Dlatego wybór haczyka należy potwierdzić na podstawie dowodów mechanicznych, a nie założeń.

11. Analiza kosztów i korzyści: wykraczająca poza cenę jednostkową

Decyzje dotyczące zamówień powinny uwzględniać wartość w cyklu życia, a nie początkowy koszt jednostkowy. Niższa cenahak dachowy do dachówkiktóremu brakuje możliwości regulacji lub certyfikatu strukturalnego, może skutkować:

• Wyższe koszty wymiany płytek
• Wydłużony czas instalacji
• Spory ubezpieczeniowe po zdarzeniach pogodowych
• Zmniejszona niezawodność długoterminowa

Podejście oparte na kosztach całkowitych obejmuje:

• Koszt materiału
• Koszt pracy
• Koszt ograniczenia ryzyka
• Ekspozycja gwarancyjna
• Przewidywalność konserwacji

Przy ocenie całościowej, zaprojektowane z możliwością regulacjihak dachowy solarnysystemy często zapewniają lepszy zwrot z inwestycji w przypadku dużych portfeli komercyjnych.

12. Jak wybrać odpowiedniego producenta haków dachowych do instalacji fotowoltaicznych do projektów na dużą skalę

W przypadku komercyjnego i opartego na portfelu rozwoju fotowoltaiki na dachu, wybór aproducent haków dachowych do instalacji fotowoltaicznychto decyzja dotycząca inżynierii strategicznej i zarządzania ryzykiem. Możliwości projektowe producenta, kontrola produkcji i przejrzystość dokumentacji bezpośrednio wpływają na wydajność instalacji, niezawodność konstrukcji i długoterminową wydajność majątku trwałego.

Oprócz oceny ceny i czasu dostawy zespoły zakupowe i inżynieryjne powinny podczas pozyskiwania brać pod uwagę następujące aspektyhak dachowy solarnysystemy do projektów montażu paneli słonecznych na dachach dachówkowych.

12.1 Możliwości inżynieryjne i walidacja konstrukcyjna

Wykwalifikowany producent powinien dostarczyć dane z walidacji mechanicznej, które wykazują nośność w warunkach symulowanego unoszenia i opadania wiatru.

Kluczowe dokumenty, o które należy poprosić:

• Raporty z testów obciążenia statycznego
• Certyfikat wytrzymałości materiału na rozciąganie
• Dokumentacja analizy elementów skończonych (FEA).
• Weryfikacja kompatybilności elementów złącznych
• Klasyfikacja odporności na korozję zgodnie z normą ISO 9223

Systemy mocowania są często najsłabszym ogniwem dachowych instalacji fotowoltaicznych. Badania inżynierii wiatrowej potwierdzają, że systemy montowane na dachach należy oceniać jako zintegrowane zespoły konstrukcyjne, a nie izolowane komponenty (Kopp i in., 2012). Dostawca, który nie może dostarczyć udokumentowanych dowodów z testów, wprowadza ryzyko projektowe, którego można uniknąć.

12.2 Jakość materiału i identyfikowalność

Najbardziej wydajnahaki dachowe ze stali nierdzewnejsą wykonane ze stali nierdzewnej SUS304 lub SUS316. Jednak sam gatunek materiału nie wystarczy; identyfikowalność i spójność są równie ważne.

W przypadku zamówień na skalę portfelową systemy kontroli jakości powinny obejmować:

• Certyfikacja materiałów na poziomie partii
• Kontrola tolerancji wymiarowej
• Kontrola spójności wykończenia powierzchni
• Kontrola integralności spoiny (jeśli dotyczy)

Korozja z biegiem czasu zmniejsza efektywne pole przekroju poprzecznego i wytrzymałość konstrukcji. W regionach przybrzeżnych lub o dużej wilgotności zazwyczaj zaleca się SUS316, aby zachować 25-letnią trwałość projektu.

12.3 Możliwość dostosowania i optymalizacja SKU

Producenci oferujący modułowe, regulowane konstrukcje haków zmniejszają złożoność zapasów. Zamiast magazynować wiele modeli o stałej wysokości, można je regulowaćhak dachowy do dachówkisystemy mogą pokrywać płytki płaskie, gliniane i o umiarkowanej krzywiźnie.

Ta elastyczność poprawia:

• Wydajność magazynu
• Możliwość dostosowania instalacji
• Ograniczone modyfikacje pola
• Szybsze cykle zakupów

Z punktu widzenia kosztów cyklu życia adaptowalne systemy haków często zapewniają wyższą wartość długoterminową w porównaniu z niedrogimi alternatywami o stałej geometrii.

12.4 Zdolności produkcyjne i stabilność dostaw

Duże komercyjne portfolio fotowoltaiki wymaga spójnych harmonogramów dostaw. Przerwy w dostawach sprzętu montażowego mogą opóźnić ekipy instalacyjne i wpłynąć na terminy oddania do użytku.

Niezawodnymontaż paneli słonecznych na dachu dachówkowymdostawca powinien wykazać:

• Skalowalne linie produkcyjne
• Przejrzystość czasu realizacji
• Możliwości logistyki eksportowej
• Stała powtarzalność wymiarowa

Spójność jest szczególnie ważna, ponieważ różnice wymiarowe w wysokości haka lub ułożeniu płyty podstawy mogą powodować niewspółosiowość szyn na długich rozpiętościach dachu.

13. Model współpracy inżynieryjnej dla instalacji komercyjnych

W przypadku projektów dachów komercyjnych i obejmujących wiele budynków współpraca między instalatorem a instalatoremproducent haków dachowych do instalacji fotowoltaicznychpowinno nastąpić przed sfinalizowaniem zestawienia materiałów.

Zoptymalizowany przepływ pracy zazwyczaj obejmuje:

1. Przegląd dokumentacji konstrukcji dachu
2. Identyfikacja rodzaju płytek i pomiar grubości
3. Obliczanie obciążenia wiatrem i śniegiem zgodnie z przepisami lokalnymi
4. Planowanie rozmieszczenia haków
5. Specyfikacja łączników konstrukcyjnych
6. Walidacja prototypu (jeśli jest wymagana)

Integracja tych etapów na etapie poprzedzającym budowę ogranicza liczbę zleceń zmian i dostosowań w terenie. Zgodnie z ASCE 7 (2022) systemy dachowe muszą uwzględniać specyficzne dla danej strefy ciśnienie wyporu wiatru. Wkład inżynieryjny na etapie mocowania zapewnia zgodność i poprawia odporność konstrukcji.

14. Długoterminowe rozważania dotyczące wydajności montażu paneli słonecznych na dachach krytych dachówką

Podczas ocenianiahak dachowy solarnysystemów długoterminowa niezawodność jest równie ważna, jak wydajność początkowej instalacji.

14.1 Rozszerzalność cieplna i zmęczenie

Szyny do montażu paneli słonecznych są zazwyczaj wykonane z aluminium, natomiast haki ze stali nierdzewnej. Różnicowa rozszerzalność pomiędzy materiałami wprowadza cykliczne naprężenia w punktach połączeń. W ciągu 25-letniego okresu użytkowania istotna staje się odporność na zmęczenie.

14.2 Klasyfikacja środowiska korozyjnego

ISO 9223 kategoryzuje poziomy korozyjności atmosfery. Środowiska przybrzeżne (kategorie C4–C5) wymagają materiałów o wyższej odporności na korozję. W takich przypadkach zaleca się SUS316, aby zapobiec korozji wżerowej.

14.3 Dostępność konserwacyjna

Haki powinny umożliwiać dostęp inspekcyjny bez konieczności całkowitego demontażu modułu. Efektywny projekt konserwacji poprawia długoterminową stabilność operacyjną.

15. Często zadawane pytania dotyczące haków dachowych do instalacji fotowoltaicznych

15.1 Czy jeden hak dachowy do instalacji fotowoltaicznej pasuje do wszystkich typów dachówek?

Nie. Geometria płytek znacznie się różni. Regulowane projekty mogą obejmować wiele kategorii płytek, ale łupkowe i mocno zakrzywione płytki hiszpańskie często wymagają specjalistycznych konfiguracji.

15.2 Jak zmierzyć wysokość płytki przed wyborem haczyka?

Zmierz całkowitą grubość płytek i wysokość zakładki. Upewnij się, że wybrana wysokość haka zapewnia odpowiedni prześwit bez ściskania powierzchni płytki.

15.3 Jaki materiał jest najlepszy do montażu paneli słonecznych na dachu z dachówek przybrzeżnych?

Stal nierdzewna SUS316 jest zalecana do zastosowań w środowiskach o dużym zasoleniu lub w środowiskach morskich ze względu na lepszą odporność na korozję.

15.4 Ile haków dachowych potrzeba na kilowat?

Ilość haków zależy od klasyfikacji strefy wiatrowej, rozmiaru modułu i rozpiętości szyny. Obliczenia konstrukcyjne muszą spełniać kryteria obciążenia ASCE 7.

15.5 Czy haki dachowe solarne wymagają obróbki blacharskiej?

W przypadku niektórych systemów dachowych z płytek ceramicznych zaleca się zintegrowanie obróbki blacharskiej lub membrany wodoodpornej w celu długoterminowego zapobiegania wyciekom.

15.6 Co powoduje pękanie płytek podczas montażu?

Najczęstsze przyczyny to niewystarczający luz, nadmierne dokręcenie, niewłaściwa technika podnoszenia i nierówny rozkład obciążenia.

15.7 Jak można skrócić czas instalacji?

Zastosowanie regulowanych, wstępnie zmontowanych haków i standardowych interfejsów szynowych znacznie poprawia efektywność instalacji.

16. Wniosek strategiczny: Precyzja inżynierii zwiększa rentowność projektu

Wybór prawidłowegohak dachowy solarnydlasystem montażu słonecznego na dachu dachówkowymto wielowymiarowa decyzja inżynierska. Geometrię płytek, zachowanie w zakresie przenoszenia obciążeń, środowisko korozyjne i przebieg instalacji należy ocenić łącznie.

W przypadku projektów na skalę komercyjną system mocowania określa:

• Zgodność konstrukcyjna
• Produktywność instalacji
• Ekspozycja gwarancyjna
• Koszt utrzymania w cyklu życia
• Niezawodność na poziomie portfela

Dobrze zaprojektowana regulacjahak dachowy do dachówkizastosowań zmniejsza niepewność pola, poprawia rozkład obciążenia i zwiększa wodoodporność. Systemy takie, poparte udokumentowaną walidacją strukturalną i spójnością produkcji, zapewniają długoterminową stabilność i wymierne korzyści kosztowe.

Precyzja inżynieryjna na poziomie mocowania przekłada się bezpośrednio na poprawę marży projektu i zmniejszenie ryzyka operacyjnego. Dla instalatorów, wykonawców EPC i zespołów zakupowych zarządzających portfelami fotowoltaiki na dachy dachowe, wybór odpowiedniegoproducent haków dachowych do instalacji fotowoltaicznychto nie tylko decyzja o zaopatrzeniu – to strategia strukturalna.

Referencje

• Amerykańskie Stowarzyszenie Inżynierów Budownictwa. (2022).Minimalne obciążenia projektowe i powiązane kryteria dla budynków i innych konstrukcji (ASCE/SEI 7-22). ASCE.
• Amerykańska Rada ds. Drewna. (2018).Krajowa specyfikacja projektowa dla konstrukcji drewnianych (NDS). Amerykańska Rada ds. Drewna.
• Międzynarodowa Organizacja Normalizacyjna. (2012).ISO 9223: Korozja metali i stopów – Korozyjność atmosfer – Klasyfikacja. ISO.
• Międzynarodowa Rada Kodeksu. (2021).Międzynarodowy kod mieszkaniowy (IRC). MCK.
• Kopp, GA, Farquhar, S. i Morrison, M. (2012). Obciążenie wiatrem paneli słonecznych na dachach.Journal of Inżynierii Wiatrowej i Aerodynamiki Przemysłowej, 111, 100–111.
