Odporność na korozję systemu montażu fotowoltaicznego: od C3 do C5

W miarę przyspieszania globalnego wykorzystania energii słonecznej w regionach przybrzeżnych, dachach obiektów przemysłowych, obiektach rolniczych i farmach fotowoltaicznych na skalę użytkową, znaczenie system montażu solarnegoodporność na korozjęignorowanie stało się niemożliwe. W przypadku wykonawców EPC, instalatorów instalacji fotowoltaicznych i dystrybutorów fotowoltaiki wybór niewłaściwego poziomu ochrony przed korozją może prowadzić do przedwczesnej degradacji konstrukcji, wycieków wody, kosztownych konserwacji, sporów gwarancyjnych, a nawet całkowitej awarii systemu na długo przed zamierzonym 25-letnim cyklem życia.

Dzisiejsze projekty fotowoltaiczne nie ograniczają się już do suchych środowisk śródlądowych. Coraz więcej instalacji jest wdrażanych w trudnych warunkach narażonych na działanie mgły solnej, kwaśnych deszczy, zanieczyszczeń przemysłowych, emisji amoniaku, tropikalnej wilgoci i ekstremalnych wahań temperatury. W takich warunkach źle zaprojektowana konstrukcja montażowa może zacząć korodować w ciągu zaledwie kilku lat, co bezpośrednio wpływa na zwrot z inwestycji w projekt i długoterminową stabilność operacyjną.

Dlatego zrozumienieodporność na korozję systemu montażu słonecznegooceny — zwłaszcza różnice między klasyfikacjami C3, C4 i C5 — stały się istotne dla nowoczesnej inżynierii słonecznej. Te kategorie korozji, oparte na międzynarodowych normach ISO 12944, pomagają zdefiniować, w jaki sposób konstrukcje montażowe powinny być projektowane, powlekane i zabezpieczane w zależności od surowości środowiska.

Dla profesjonalnych instalatorów instalacji fotowoltaicznych wybór odpowiedniego antykorozyjnego rozwiązania w zakresie regałów fotowoltaicznych oznacza:

• Szybsza i bezpieczniejsza wydajność instalacji
• Ograniczona konserwacja posprzedażna
• Zwiększona niezawodność wodoodporności
• Dłuższa żywotność konstrukcji
• Lepsza odporność na korozję przybrzeżną i przemysłową
• Większa satysfakcja klientów i bezpieczeństwo gwarancji

Hurtownikom i dystrybutorom systemów fotowoltaicznych odporne na korozję systemy montażowe zapewniają dodatkowe korzyści komercyjne:

• Niższe ryzyko związane z zapasami dzięki uniwersalnej kompatybilności systemów
• Certyfikowane produkty o wyższej wartości
• Mniejsze roszczenia dotyczące wymiany
• Większa konkurencyjność w przetargach na dużą skalę
• Lepsza reputacja wśród klientów EPC

W tym obszernym przewodniku omówimy:

• Znaczenie klas korozji C3, C4 i C5
• W jaki sposób ISO 12944 ma zastosowanie do fotowoltaicznych systemów montażowych
• Najlepsze materiały antykorozyjne do konstrukcji solarnych
• Różnice pomiędzy systemami mocowania ze stali ocynkowanej i aluminium
• Jak wybrać odpowiedni poziom ochrony antykorozyjnej dla swojego projektu
• Dlaczego odporność na korozję bezpośrednio wpływa na niezawodność instalacji i zwrot z inwestycji?

Niezależnie od tego, czy projektujesz reklamępanel słoneczny na dachu,w przypadku zakupu ocynkowanej konstrukcji do montażu paneli fotowoltaicznych do zastosowania na wybrzeżu lub oceny systemów regałów fotowoltaicznych klasy morskiej dla projektów na skalę użyteczności publicznej, ten przewodnik pomoże Ci podjąć technicznie rozsądne i zrównoważone finansowo decyzje.

Co oznaczają wskaźniki korozji C3, C4 i C5 w systemach montażu fotowoltaicznego?

Klasyfikacje korozji służą do określenia, jak agresywne jest środowisko operacyjne w stosunku do konstrukcji metalowych. W inżynierii fotowoltaicznej klasyfikacje te pomagają określić, które materiały, powłoki, elementy złączne i obróbki strukturalne powinny zostać zastosowane w systemie montażu fotowoltaicznego.

Najbardziej powszechnie uznawaną międzynarodową normą dotyczącą korozji atmosferycznej jest ISO 12944. Norma ta kategoryzuje środowiska w oparciu o wilgotność, zasolenie, zanieczyszczenie i poziomy narażenia przemysłowego.

Zrozumienie klasyfikacji korozji ISO 12944

ISO 12944 definiuje sześć głównych kategorii korozji atmosferycznej:

W przypadku zastosowań fotowoltaicznych najbardziej odpowiednie klasyfikacje to C3, C4 i C5, ponieważ nowoczesne instalacje fotowoltaiczne są powszechnie narażone na zewnętrzne obciążenia środowiskowe przez ponad dwie dekady.

Dlaczego klasyfikacja korozji ma znaczenie dla projektów fotowoltaicznych

System zasilania energią słoneczną może wydawać się prosty z zewnątrz, ale jego długoterminowa niezawodność zależy w dużej mierze od integralności strukturalnej ramy montażowej pod modułami.

Korozja wpływa na:

• Szyny i belki nośne
• Punkty mocowania dachu
• Śruby uziemiające i fundamenty
• Zaciski środkowe i zaciski końcowe
• Śruby i elementy złączne
• Kanały drenażowe
• Wodoodporne interfejsy uszczelniające

Po rozpoczęciu korozji uszkodzenia często szybko przyspieszają z powodu zatrzymywania wilgoci i reakcji elektrochemicznych między różnymi metalami. Z biegiem czasu może to spowodować:

• Zmniejszona nośność konstrukcji
• Niestabilność siły nośnej wiatru
• Awaria elementu złącznego
• Nieszczelność penetracji dachu
• Niewłaściwe ustawienie modułu
• Zwiększone koszty eksploatacji i utrzymania
• Przedwczesna wymiana systemu

Dla wykonawców EPC te awarie stwarzają nie tylko ryzyko techniczne, ale także zobowiązania finansowe i utratę reputacji.

Typowe środowiska instalacji fotowoltaicznych dla C3 do C5

Wybór odpowiedniego poziomu odporności na korozję wymaga zrozumienia rzeczywistych warunków środowiskowych otaczających miejsce instalacji.

Na przykład projekt fotowoltaiczny zainstalowany na dachu w odległości 5 kilometrów od oceanu zazwyczaj wymaga ochrony antykorozyjnej o stopniu co najmniej C4 ze względu na ekspozycję na mgłę solną. W bardziej agresywnym środowisku morskim jedynie konstrukcje montażowe o klasie C5 mogą zapewnić wystarczającą długoterminową niezawodność.

Dlaczego odporność na korozję ma kluczowe znaczenie w przypadku systemów montażu fotowoltaicznego

W inżynierii fotowoltaicznej odporność na korozję nie jest po prostu opcjonalnym ulepszeniem produktu — jest to podstawowy wymóg konstrukcyjny bezpośrednio powiązany z bezpieczeństwem, żywotnością projektu i zwrotem z inwestycji.

Chociaż modułom fotowoltaicznym często poświęca się najwięcej uwagi przy projektowaniu systemów fotowoltaicznych, konstrukcja montażowa stanowi szkielet całej instalacji. Bez trwałego i odpornego na korozję systemu nośnego nawet panele fotowoltaiczne klasy premium nie są w stanie utrzymać długoterminowej stabilności działania.

Jest to szczególnie prawdziwe w środowiskach, w których występują:

• Wysoka wilgotność
• Przemysłowe zanieczyszczenie powietrza
• Silna ekspozycja na promieniowanie UV
• Morskie powietrze bogate w sól
• Warunki kwaśnych deszczy
• Narażenie na amoniak w rolnictwie

Z biegiem czasu te czynniki środowiskowe agresywnie atakują odsłonięte powierzchnie metalowe, stopniowo osłabiając szkielet konstrukcyjny.

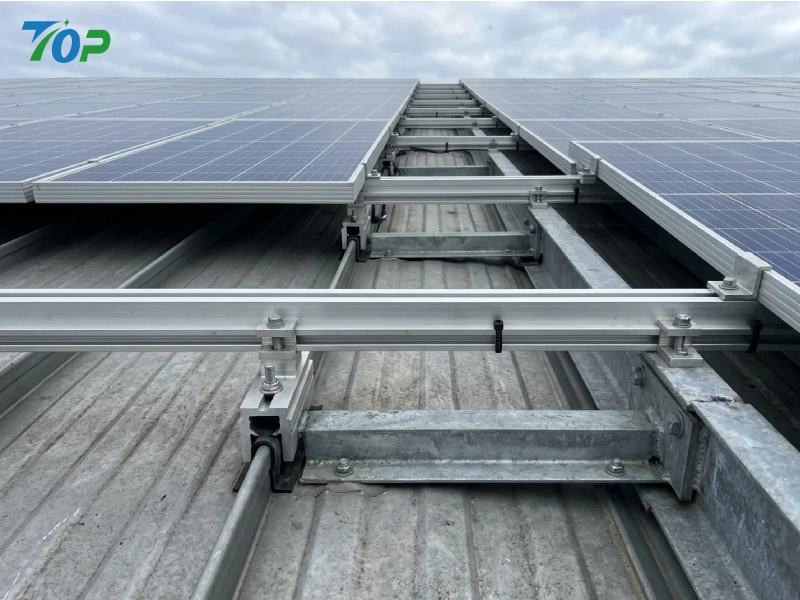

Ryzyko awarii strukturalnych spowodowane korozją

Korozja zaczyna się na poziomie mikroskopowym, ale jej długotrwały wpływ na konstrukcje fotowoltaiczne może być poważny.

Kiedy powłoki ochronne ulegają zniszczeniu lub stosuje się gorsze materiały, utlenianie zaczyna przenikać do metalowego podłoża. Powoduje to stopniowe zmniejszenie nośności systemu montażowego.

Typowe ryzyka strukturalne obejmują:

• Odkształcenie szyny pod obciążeniem wiatrem
• Pęknięcie i zmęczenie wspornika
• Poluzowanie śrub na skutek ekspansji rdzy
• Niestabilność zacisku powodująca przemieszczenie modułu
• Osłabienie fundamentów w systemach naziemnych

W regionach narażonych na tajfuny, huragany lub duże obciążenia śniegiem degradacja konstrukcji związana z korozją znacznie zwiększa ryzyko katastrofalnej awarii.

Dla wykonawców EPC stwarza to poważne problemy w zakresie gwarancji i odpowiedzialności, ponieważ nawet niewielka korozja może zagrozić certyfikacji strukturalnej całej instalacji fotowoltaicznej.

Problemy korozji i hydroizolacji dachów

Jedną z najczęściej pomijanych konsekwencji korozji jest jej wpływ na właściwości hydroizolacyjne dachu.

Wiele komercyjnych i przemysłowych projektów fotowoltaicznych opiera się na penetracyjnych systemach mocowania dachów. Kiedy korozja rozwija się wokół elementów złącznych, obróbek blacharskich lub podkładek uszczelniających, prawdopodobieństwo przedostania się wody staje się coraz większe.

Typowe wady hydroizolacji obejmują:

• Ekspansja rdzy niszczy wodoodporne uszczelki
• Utlenione elementy złączne tworzące mikroszczeliny
• Stojąca woda przyspieszająca niszczenie powłoki
• Korozja galwaniczna pomiędzy różnymi metalami
• Degradacja szczeliwa pod wpływem promieni UV

W przypadku wystąpienia wycieku koszty naprawy mogą szybko wzrosnąć, ponieważ uszkodzenie może dotyczyć jednocześnie systemów dachowych, warstw izolacyjnych i elementów elektrycznych.

Dlatego nowoczesne antykorozyjne systemy regałów fotowoltaicznych w coraz większym stopniu integrują:

• Projekty kanałów odprowadzających wodę
• Niepenetrujące obejmy dachowe
• Wysokowydajne materiały uszczelniające EPDM
• Wodoodporne interfejsy z anodyzowanego aluminium
• Okucia ze stali nierdzewnej odporne na korozję

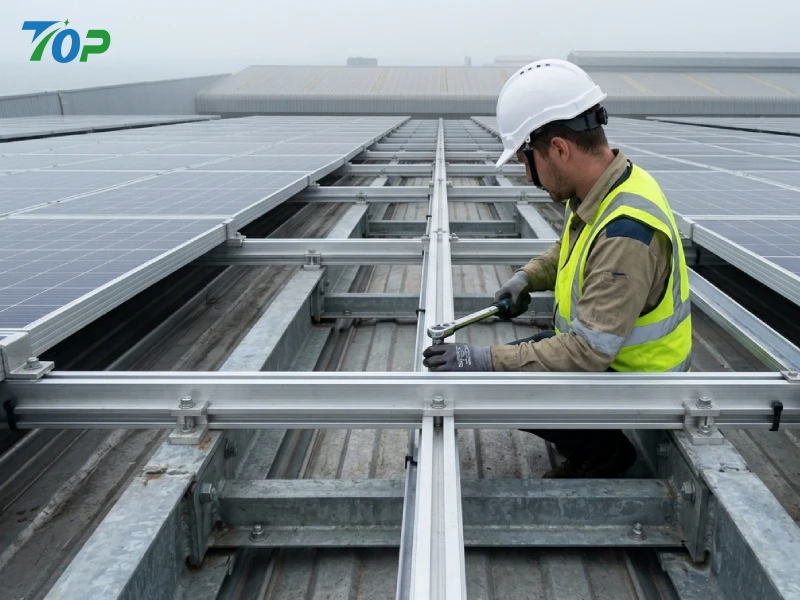

Zwiększone koszty konserwacji i zmniejszony zwrot z inwestycji w projekt fotowoltaiczny

Uszkodzenia spowodowane korozją rzadko pojawiają się bezpośrednio po montażu. Zamiast tego rozwija się stopniowo w czasie, co czyni go jednym z najniebezpieczniejszych ukrytych zagrożeń w infrastrukturze fotowoltaicznej.

Na początku cyklu życia projektu wiele tanich systemów montażowych wydaje się akceptowalnych wizualnie. Jednak po kilku latach narażenia na wilgoć, promieniowanie UV, zanieczyszczenia przemysłowe i cykle termiczne, korozja często nieoczekiwanie przyspiesza.

Dla właścicieli aktywów fotowoltaicznych i wykonawców EPC stwarza to poważne długoterminowe obciążenie finansowe.

Słabo zabezpieczona konstrukcja do montażu solarnego może wymagać:

• Częste przeglądy i konserwacja
• Wymiana zardzewiałych elementów mocujących
• Wzmocnienie osłabionych belek nośnych
• Dodatkowe naprawy hydroizolacyjne
• Zmiana położenia modułu z powodu odkształcenia szyny
• Nieoczekiwany przestój podczas serwisowania konstrukcji

W projektach na skalę użyteczności publicznej nawet drobne problemy z konserwacją konstrukcji mogą skutkować znacznymi kosztami operacyjnymi, ponieważ koszty dostępu, robocizny i sprzętu znacznie rosną w przypadku dużych obszarów instalacji.

Korozja wpływa również na długoterminową rentowność energii na kilka pośrednich sposobów:

• Zmniejszone wyrównanie konstrukcyjne wpływające na kąty pochylenia modułu
• Zwiększone zacienienie spowodowane deformacją strukturalną
• Przestoje podczas napraw i przeglądów
• Komplikacje ubezpieczeniowe i gwarancyjne
• Niższa wartość odsprzedaży aktywów fotowoltaicznych

Właśnie dlatego doświadczeni inwestorzy i profesjonalne firmy EPC coraz częściej oceniają całkowity koszt cyklu życia systemu montażu fotowoltaicznego, zamiast skupiać się wyłącznie na początkowej cenie zakupu.

Typowe materiały antykorozyjne stosowane w systemach montażu paneli słonecznych

Wybór materiału jest podstawą każdej strategii odporności na korozję wysokowydajnego systemu montażu fotowoltaicznego.

Różne materiały zapewniają różne poziomy wytrzymałości mechanicznej, odporności na utlenianie, wydajności instalacji i długoterminowej trwałości. Prawidłowa kombinacja materiałów zależy od:

• Dotkliwość środowiska
• Oczekiwania dotyczące żywotności projektu
• Wymagania dotyczące obciążenia wiatrem i śniegiem
• Docelowa prędkość instalacji
• Dostępność konserwacji
• Rozważania budżetowe

Nowoczesne systemy montażu fotowoltaicznego zazwyczaj wykorzystują kombinację:

• Stal ocynkowana ogniowo
• Wytłoczki ze stopów aluminium
• Łączniki ze stali nierdzewnej
• Ochronne powłoki anodowane
• Obróbka powierzchni antykorozyjna

Zrozumienie, jak te materiały zachowują się w różnych kategoriach korozji, ma kluczowe znaczenie dla osiągnięcia długoterminowej niezawodności konstrukcji.

Konstrukcje do montażu paneli słonecznych ze stali ocynkowanej ogniowo

Stal ocynkowana ogniowo pozostaje jednym z najczęściej stosowanych materiałów w projektach fotowoltaicznych na dużą skalę ze względu na doskonałą równowagę pomiędzy wytrzymałością, trwałością i opłacalnością.

Proces cynkowania polega na zanurzeniu elementów stalowych w roztopionym cynku, tworząc ochronną powłokę cynkową na powierzchni stali. Powłoka ta pełni rolę bariery ochronnej chroniącej stal pod spodem przed utlenianiem.

Kluczowe zalety konstrukcji do montażu paneli słonecznych ze stali ocynkowanej obejmują:

• Wysoka wytrzymałość konstrukcyjna
• Doskonała nośność
• Ekonomiczne ceny materiałów
• Silna odporność na wiatr
• Nadaje się do systemów naziemnych o skali użytkowej
• Długa żywotność przy odpowiednim pokryciu

W przypadku dużych farm fotowoltaicznych narażonych na duże obciążenia wiatrem i obciążenia mechaniczne często preferowane są konstrukcje ze stali ocynkowanej, ponieważ samo aluminium może nie zapewnić wystarczającej sztywności w zastosowaniach wymagających dużych obciążeń.

Typowe standardy powłok cynkowych w zastosowaniach słonecznych

Nie każda stal ocynkowana zapewnia ten sam poziom odporności na korozję. Grubość i jakość warstwy cynku bezpośrednio determinują długoterminową skuteczność ochrony.

W środowiskach C4 i C5 zdecydowanie zaleca się grubsze warstwy cynkowania, ponieważ cienkie powłoki mogą szybko ulec degradacji pod wpływem agresywnej mgły solnej.

Systemy montażu słonecznego ze stopu aluminium

Aluminium stało się jednym z najważniejszych materiałów we współczesnej inżynierii montażu fotowoltaiki ze względu na lekką konstrukcję, naturalną odporność na utlenianie i zalety w zakresie wydajności instalacji.

W przeciwieństwie do zwykłej stali, aluminium w naturalny sposób tworzy cienką warstwę tlenku pod wpływem powietrza. Ta ochronna warstwa tlenku pomaga zapobiegać głębszej penetracji korozji i znacznie poprawia długoterminową trwałość.

Do najczęściej stosowanych gatunków aluminium w systemach montażu paneli słonecznych należą:

• AL6005-T5
• AL6063-T5

Stopy te stanowią doskonałe połączenie:

• Wytrzymałość mechaniczna
• Odporność na korozję
• Skrawalność
• Precyzja wytłaczania
• Redukcja wagi

W porównaniu ze stalą ocynkowaną aluminiowe szyny do montażu paneli słonecznych są znacznie lżejsze, co czyni je szczególnie korzystnymi w przypadku instalacji na dachu, gdzie krytyczne znaczenie mają ograniczenia obciążenia konstrukcyjnego.

Zalety aluminiowych szyn montażowych do paneli słonecznych

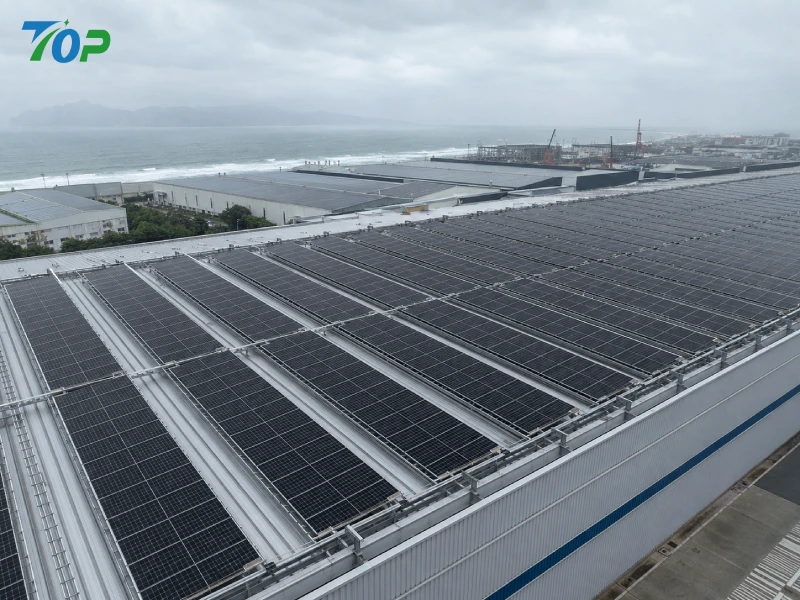

W projektach przybrzeżnych o dużej wilgotności często preferowane są systemy mocowania z anodyzowanego aluminium, ponieważ łączą w sobie dużą odporność na korozję z wydajną instalacją.

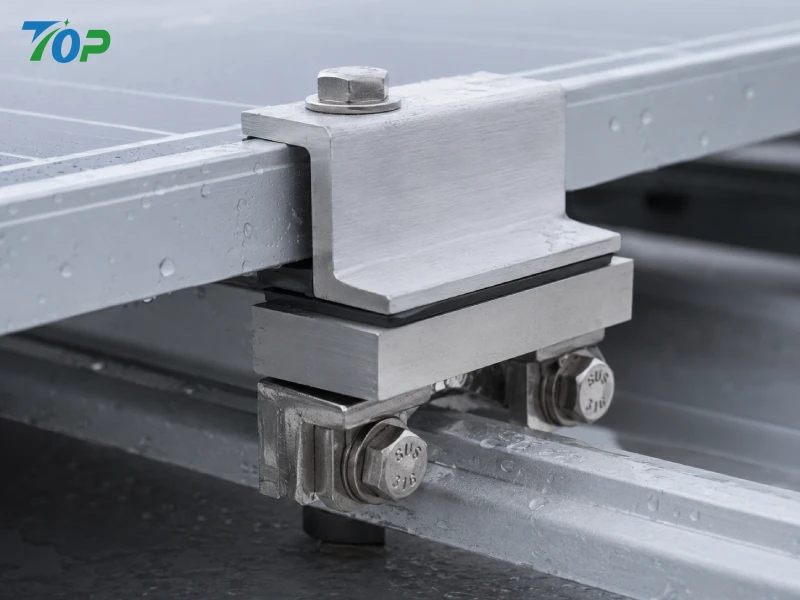

Łączniki ze stali nierdzewnej SUS304 vs SUS316

Chociaż elementy złączne są stosunkowo małymi elementami fotowoltaicznego systemu montażowego, często są pierwszym punktem uszkodzeń korozyjnych.

Śruby, nakrętki, zaciski i podkładki są stale narażone na:

• Infiltracja wód deszczowych
• Akumulacja mgły solnej
• Wahania temperatury
• Cykle kondensacyjne
• Wibracje mechaniczne

W przypadku zastosowania elementów złącznych niskiej jakości korozja może szybko rozprzestrzenić się w punktach połączeń konstrukcyjnych.

Z tego powodu w wysokiej jakości systemach montażu paneli słonecznych coraz częściej stosuje się okucia ze stali nierdzewnej.

SUS316 zawiera molibden, który znacznie poprawia odporność na korozję chlorkową powodowaną przez środowiska bogate w sól. To sprawia, że ​​łączniki SUS316 są szczególnie ważne w instalacjach fotowoltaicznych klasy C5.

Dlaczego elementy złączne są często pierwszym punktem awarii

Nawet jeśli szyny i konstrukcje wsporcze pozostaną nienaruszone, źle zabezpieczone elementy złączne mogą ulec uszkodzeniu znacznie wcześniej, ponieważ:

• Nici zatrzymują wilgoć i osady soli
• Naprężenia mechaniczne przyspieszają uszkodzenie powłoki
• Reakcje elektrochemiczne zachodzą pomiędzy różnymi metalami
• Powtarzająca się rozszerzalność cieplna powoduje rozluźnienie warstw ochronnych

Typowe awarie korozyjne związane z elementami złącznymi obejmują:

• Zajęcie wątku
• Pęknięcie śruby
• Poluzowanie zacisku
• Korozja galwaniczna wokół powierzchni stykowych
• Trudności podczas przyszłego demontażu konserwacyjnego

Dlatego też profesjonalni wykonawcy EPC coraz częściej określają:

• Elementy złączne SUS304 lub SUS316
• Obróbka powierzchni zapobiegająca zatarciu
• Kompatybilne pary metali
• Precyzyjny montaż momentu obrotowego
• Podkładki uszczelniające odporne na warunki atmosferyczne

Porównanie systemów montażu słonecznego C3, C4 i C5

Wybór odpowiedniego poziomu odporności na korozję jest jedną z najważniejszych decyzji inżynierskich podczas projektowania systemu fotowoltaicznego.

Chociaż wszystkie systemy montażowe mogą wydawać się podobne wizualnie podczas pierwszej instalacji, ich długoterminowe działanie może się znacznie różnić w zależności od warunków narażenia na działanie środowiska.

Konstrukcja montażowa zaprojektowana dla standardowego dachu miejskiego może dobrze działać w środowisku C3, ale przedwcześnie zawiedzie w środowisku przybrzeżnym C5.

Zrozumienie różnic między systemami montażu fotowoltaicznego C3, C4 i C5 pomaga wykonawcom, instalatorom i dystrybutorom EPC wybrać najbardziej odpowiednie rozwiązanie konstrukcyjne dla każdego projektu.

Systemy montażu solarnego C3

Środowiska C3 są klasyfikowane jako warunki średniokorozyjne zgodnie z normami ISO 12944.

Środowiska te zazwyczaj obejmują:

• Miejskie tereny komercyjne
• Dzielnice przemysłu lekkiego
• Regiony o umiarkowanej wilgotności
• Miasta śródlądowe o niskim poziomie zanieczyszczeń

W takich warunkach standardowe zabezpieczenie antykorozyjne jest na ogół wystarczające do osiągnięcia długotrwałej trwałości konstrukcji.

Polecane materiały dla projektów fotowoltaicznych C3

• Anodowane szyny aluminiowe
• Łączniki ze stali nierdzewnej SUS304
• Standardowe konstrukcje stalowe ocynkowane
• Umiarkowana grubość powłoki cynkowej

Systemy montażowe klasy C3 są powszechnie stosowane w:

• Komercyjne instalacje fotowoltaiczne na dachach
• Magazynowe systemy fotowoltaiczne
• Dachy miejskich fabryk
• Mieszkaniowe panele słoneczne

W odpowiednich warunkach konserwacji systemy C3 mogą zazwyczaj osiągnąć żywotność przekraczającą 25 lat.

Systemy montażu solarnego C4

Środowiska C4 są klasyfikowane jako warunki o wysokiej korozyjności i stanowią jedną z najszybciej rozwijających się kategorii zastosowań na światowym rynku fotowoltaicznym.

W miarę rozszerzania się zastosowań fotowoltaiki w miastach przybrzeżnych, strefach produkcji przemysłowej, obiektach rolniczych i regionach tropikalnych, zapotrzebowanie na antykorozyjne systemy regałów fotowoltaicznych klasy C4 stale rośnie.

W porównaniu ze środowiskami C3, warunki C4 wiążą się ze znacznie większym narażeniem na:

• Mgła solna i zanieczyszczenie chlorkami
• Przemysłowe zanieczyszczenia chemiczne
• Wysoka wilgotność powietrza
• Emisje amoniaku z działalności rolniczej
• Trwałe zatrzymywanie wilgoci
• Częste wahania temperatury

W takich warunkach zwykła stal ocynkowana lub elementy złączne niskiej jakości mogą ulegać zniszczeniu znacznie szybciej, niż oczekiwano.

Zalecane zastosowania systemów montażu solarnego C4

• Nadbrzeżne dachy przemysłowe
• Urządzenia do przetwarzania żywności
• Rolnicze systemy fotowoltaiczne
• Projekty fotowoltaiczne dla hodowli bydła
• Tropikalne budynki komercyjne
• Magazyny logistyczne o wysokiej wilgotności

Rolnicze instalacje fotowoltaiczne zasługują na szczególną uwagę, ponieważ emisje amoniaku pochodzące od zwierząt gospodarskich i nawozów mogą agresywnie atakować konstrukcje metalowe. W wielu przypadkach korozja rolnicza jest jeszcze bardziej destrukcyjna niż przybrzeżna mgła solna.

Ulepszone środki ochrony dla środowisk C4

Aby osiągnąć niezawodną, ​​długoterminową wydajność w środowiskach C4, fotowoltaiczne systemy montażowe zazwyczaj wymagają ulepszonych specyfikacji materiałów i obróbki powierzchni.

W przypadku wykonawców EPC wybór odpowiednio zaprojektowanych systemów C4 pomaga zredukować długoterminowe roszczenia gwarancyjne i znacznie poprawia bankowalność projektu.

Systemy montażu solarnego C5

C5 reprezentuje najwyższą kategorię korozji atmosferycznej powszechnie stosowaną w inżynierii fotowoltaicznej.

Środowiska te wiążą się z wyjątkowo agresywną korozją, w której standardowe konstrukcje do montażu paneli słonecznych mogą szybko ulec awarii bez zaawansowanych środków ochronnych.

Typowe środowiska C5 obejmują:

• Morskie regiony przybrzeżne
• Obszary przybrzeżne z ciągłą mgłą solną
• Obiekty przemysłu chemicznego
• Porty i terminale żeglugowe
• Morskie pływające systemy słoneczne
• Ciężkie zakłady przemysłowe przybrzeżne

W warunkach C5 korozja nigdy nie zatrzymuje się całkowicie, ponieważ cząsteczki soli unoszące się w powietrzu i wilgoć stale reagują z odsłoniętymi powierzchniami metalowymi.

To sprawia, że ​​wybór materiałów i projekt techniczny są absolutnie krytyczne.

Zaawansowane technologie ochrony przed korozją dla systemów C5

Wysokowydajne systemy montażu fotowoltaicznego C5 zazwyczaj łączą wiele technologii ochronnych jednocześnie.

• Anodowane stopy aluminium klasy morskiej
• Łączniki ze stali nierdzewnej SUS316
• Cynkowanie ogniowe o dużej wytrzymałości
• Systemy powłok duplex
• Projekt izolacji elektrochemicznej
• Zaawansowana inżynieria odwadniająca
• Certyfikowana obróbka powierzchni metodą mgły solnej

Wiele luksusowych systemów montażu paneli słonecznych na wybrzeżu zawiera również:

• Ukryte kanały odwadniające
• Niepenetrujące systemy mocowania dachów
• Optymalizacja przepływu powietrza zapobiegająca wilgoci
• Zredukowana geometria retencji wody
• Odporne na promieniowanie UV złącza uszczelniające

Te szczegóły konstrukcyjne znacznie zmniejszają długotrwałe gromadzenie się wilgoci i cząstek korozyjnych wokół punktów połączeń konstrukcyjnych.

Dlaczego regały solarne klasy morskiej wymagają wyższych standardów technicznych

W przeciwieństwie do standardowych dachów komercyjnych, środowiska morskie i przybrzeżne powodują ciągłe narażenie na cząstki bogate w chlorki unoszące się w powietrzu.

Mgiełka solna osadza się na konstrukcjach montażowych i przyciąga wilgoć z atmosfery, powodując trwały proces korozji elektrochemicznej.

Nawet niewielkie zadrapania lub wady powłoki mogą szybko przekształcić się w poważne problemy z korozją strukturalną, jeśli nie zapewni się wystarczającej ochrony.

Właśnie dlatego profesjonalni wykonawcy EPC pracujący przy projektach na skalę przybrzeżną coraz częściej wymagają:

• Raporty z testów mgły solnej przeprowadzane przez strony trzecie
• Certyfikat identyfikowalności materiałów
• Weryfikacja łącznika SUS316
• Dokumentacja anodowania o dużej grubości
• Certyfikowana przez TUV walidacja parametrów konstrukcyjnych

Porównanie bezpośrednie: systemy montażu słonecznego C3, C4 i C5

Jak wybrać odpowiedni poziom odporności na korozję dla swojego projektu fotowoltaicznego

Wybór odpowiedniego poziomu ochrony przed korozją nie polega po prostu na wyborze najwyższej dostępnej specyfikacji. Zamiast tego wymaga zrównoważenia warunków środowiskowych, wymagań strukturalnych, oczekiwań w zakresie konserwacji i ekonomiki projektu.

Nadmierna specyfikacja może niepotrzebnie zwiększać koszty zamówień, natomiast niedostateczna specyfikacja może prowadzić do poważnych, długoterminowych uszkodzeń strukturalnych.

Dlatego profesjonalna inżynieria fotowoltaiczna wymaga systematycznego procesu oceny.

Oceń dokładnie warunki środowiskowe

Pierwszym krokiem jest zrozumienie rzeczywistych warunków narażenia atmosferycznego otaczających miejsce instalacji.

Kluczowe czynniki środowiskowe obejmują:

• Odległość od linii brzegowej
• Średni roczny poziom wilgotności
• Narażenie na zanieczyszczenia przemysłowe
• Stężenie mgły solnej
• Narażenie na amoniak w rolnictwie
• Częstotliwość opadów
• Intensywność promieniowania UV

Na przykład:

• Miejskie dachy śródlądowe zazwyczaj wymagają ochrony C3
• Przybrzeżne obiekty komercyjne zazwyczaj wymagają systemów C4
• Projekty morskie i offshore często wymagają standardów inżynieryjnych C5

Weź pod uwagę obciążenia wiatrem i naprężenia konstrukcyjne

Korozja środowiskowa to tylko jeden z aspektów długoterminowej niezawodności konstrukcji.

Systemy montażu fotowoltaicznego muszą również wytrzymać:

• Obciążenie wiatrem tajfunu
• Akumulacja śniegu
• Cykle rozszerzalności cieplnej
• Wibracje mechaniczne
• Dynamiczne ciśnienie wyporu

Kiedy korozja łączy się z naprężeniami konstrukcyjnymi, degradacja znacznie przyspiesza.

Z tego powodu regiony przybrzeżne, w których występują silne burze sezonowe, często wymagają cięższych, ocynkowanych konstrukcji do montażu paneli słonecznych i wzmocnionych systemów elementów złącznych.

Dopasuj ochronę antykorozyjną do celów cyklu życia projektu

Nowoczesne projekty fotowoltaiczne przeznaczone są zazwyczaj do:

• 25-letni okres eksploatacji
• Długoterminowe umowy zakupu energii
• Stabilne prognozy uzysku energii
• Modele operacyjne wymagające niewielkiej konserwacji

System montażowy, który ulegnie znacznej korozji już po 8–10 latach, może poważnie uszkodzić cały model inwestycji.

Dlatego wykonawcy EPC coraz częściej oceniają:

• Całkowite koszty utrzymania w całym cyklu życia
• Przyszła dostępność zamienników
• Złożoność inspekcji
• Długotrwała wodoodporność
• Narażenie na ryzyko gwarancyjne

Unikaj najczęstszego błędu zakupowego

Jednym z najczęstszych błędów w zakupach modułów fotowoltaicznych jest wybór systemów montażowych w oparciu wyłącznie o konkurencję cenową z góry.

Wielu tanich dostawców obniża ceny poprzez:

• Stosowanie cieńszych powłok cynkowych
• Zmniejszenie grubości anodowania
• Zastąpienie elementów złącznych niskiej jakości
• Używanie niecertyfikowanych materiałów stalowych
• Pominięcie walidacji testu mgły solnej

Chociaż te obniżki kosztów mogą początkowo wydawać się atrakcyjne, często stwarzają znaczne długoterminowe ryzyko dla wykonawców EPC i inwestorów projektu.

Normy testowania i certyfikaty dla odpornych na korozję systemów montażu solarnego

Testowanie i certyfikacja odgrywają kluczową rolę w sprawdzaniu, czy system montażu fotowoltaicznego rzeczywiście wytrzyma długotrwałe narażenie na działanie środowiska.

Ponieważ uszkodzenia korozyjne rozwijają się stopniowo przez wiele lat, sama kontrola wzrokowa nie wystarczy do oceny jakości produktu.

Dlatego też profesjonalni wykonawcy EPC i dystrybutorzy systemów fotowoltaicznych w dużym stopniu polegają na uznanych na całym świecie standardach testowania i systemach certyfikacji.

Normy testowania mgły solnej

Testy w mgle solnej symulują długotrwałe narażenie na korozję w agresywnym środowisku.

Do najczęściej stosowanych standardów należą:

• ASTM B117
• ISO9227

Testy te wystawiają materiały na działanie ciągłej mgły solnej przez setki, a nawet tysiące godzin.

Wyniki pomagają ocenić:

• Trwałość powłoki
• Odporność na utlenianie
• Szybkość degradacji powierzchni
• Skuteczność ochrony konstrukcji

W przypadku systemów montażu fotowoltaicznego C4 i C5 badanie mgły solnej jest szczególnie ważne, ponieważ środowiska morskie powodują ciągłe narażenie na działanie chlorków.

Dlaczego identyfikowalność materiałów ma znaczenie

Wysokiej jakości producenci systemów solarnych zapewniają pełną dokumentację identyfikowalności materiałów dla:

• Skład stali
• Gatunki stopów aluminium
• Weryfikacja materiału elementów złącznych
• Raporty grubości powłok
• Certyfikat wytrzymałości mechanicznej

Bez możliwości śledzenia wykonawcy EPC mogą nieświadomie otrzymać materiały o obniżonej jakości, które przedwcześnie ulegają awariom w rzeczywistych warunkach pracy.

Wniosek

W miarę rozszerzania się projektów fotowoltaicznych na środowiska przybrzeżne, przemysłowe, rolnicze i morskie, odporność na korozję stała się jednym z najważniejszych czynników wpływających na długoterminową niezawodność układu fotowoltaicznego.

Zrozumienie różnic między systemami montażu fotowoltaicznego C3, C4 i C5 pozwala wykonawcom EPC, instalatorom instalacji fotowoltaicznych i dystrybutorom podejmować lepsze decyzje inżynieryjne w oparciu o rzeczywiste warunki środowiskowe i oczekiwania dotyczące cyklu życia.

Prawidłowo zaprojektowany antykorozyjny system montażu fotowoltaicznego zapewnia znacznie więcej niż samo wsparcie konstrukcyjne. Zapewnia:

• Długotrwała wodoodporność
• Obniżone koszty konserwacji
• Większe bezpieczeństwo instalacji
• Niższe ryzyko gwarancyjne
• Wyższa rentowność projektów
• Większe zadowolenie klientów

W nowoczesnej inżynierii fotowoltaicznej wybór właściwej strategii ochrony przed korozją nie jest już opcjonalny – jest niezbędny do uzyskania trwałej, opłacalnej i wydajnej infrastruktury fotowoltaicznej.

Niezależnie od tego, czy Twój projekt wymaga komercyjnego systemu dachowego C3, rolniczej konstrukcji fotowoltaicznej C4 czy rozwiązania do montażu fotowoltaicznego C5 klasy morskiej, inwestycja w certyfikowane materiały, wysokiej jakości obróbkę powierzchni i zaawansowany projekt inżynieryjny zawsze zapewni większą wartość długoterminową niż wybór najniższej ceny początkowej.

Jako profesjonalny producent montaży fotowoltaicznych, TopFence Solar koncentruje się na dostarczaniu wysokowydajnych, odpornych na korozję rozwiązań montażowych do fotowoltaiki, zaprojektowanych z myślą o wymagających środowiskach globalnych.

Dzięki zaawansowanej selekcji materiałów, precyzyjnej produkcji i ścisłej kontroli jakości TopFence Solar pomaga wykonawcom, dystrybutorom i wykonawcom projektów EPC budować infrastrukturę fotowoltaiczną zaprojektowaną z myślą o długoterminowej niezawodności strukturalnej i maksymalnej wydajności operacyjnej.
