Studium przypadku systemu ogrodzeń fotowoltaicznych w Europie: Rzeczywisty zwrot z inwestycji, wydajność instalacji i zmierzona wydajność dla wykonawców EPC

Dlaczego tradycyjne systemy fotowoltaiczne nie sprawdzają się w europejskich willach (i co działa lepiej)

Rosnące koszty instalacji, bardziej rygorystyczne europejskie przepisy budowlane i ograniczona powierzchnia użytkowa sprawiają, że tradycyjne systemy fotowoltaiczne (PV) coraz trudniej jest uzasadnić w projektach willi mieszkalnych. Dla wykonawców EPC i instalatorów instalacji fotowoltaicznych wyzwaniem nie jest już samo wytwarzanie energii elektrycznej – ale osiągnięcie wyższego zwrotu z inwestycji przy szybszej instalacji, przy jednoczesnej minimalizacji ryzyka strukturalnego i długoterminowych problemów konserwacyjnych. W wielu przypadkach systemy dachowe są ograniczone projektowo, podczas gdy rozwiązania montowane na ziemi napotykają bariery związane z pozwoleniami i zagospodarowaniem terenu.

Ten artykuł pomaga wykonawcom EPC, instalatorom instalacji fotowoltaicznych i dystrybutorom ocenić, czy asystem ogrodzeń słonecznychmogą zapewnić lepsze zyski w porównaniu z konwencjonalnymi instalacjami fotowoltaicznymi. W oparciu o prawdziwy projekt europejskiej willi analizujemy wydajność instalacji, niezawodność konstrukcji, wodoodporność i rzeczywiste dane dotyczące zwrotu z inwestycji, zapewniając praktyczne odniesienie przy podejmowaniu decyzji B2B.

Łącząc ogrodzenie obwodowe z wytwarzaniem energii,system ogrodzeń słonecznychwyłania się jako wysoce wydajna alternatywa, która pozwala sprostać wyzwaniom inżynieryjnym i komercyjnym związanym z wdrażaniem energii słonecznej w budynkach mieszkalnych w całej Europie.

Wyzwania związane z tradycyjnymi instalacjami fotowoltaicznymi w europejskich willach

Ograniczona przestrzeń na dachu ogranicza wydajność systemu fotowoltaicznego

Europejskie wille często charakteryzują się złożoną geometrią dachu, w tym wieloma połaciami, lukarnami, kominami i ograniczeniami estetycznymi narzuconymi przez lokalne przepisy architektoniczne. Chwilafotowoltaika na dachupozostaje najczęstszym podejściem, ograniczenia te znacznie zmniejszają użyteczną powierzchnię instalacji. W wielu przypadkach tylko 40–60% powierzchni dachu nadaje się do ułożenia paneli.

Dla wykonawców EPC przekłada się to bezpośrednio na niższą wydajność systemu i mniejszą roczną produkcję energii. W rezultacie zwrot z inwestycji w projekt staje się mniej atrakcyjny, szczególnie w regionach, w których ceny energii elektrycznej ulegają wahaniom lub stawki gwarantowane spadają. Niemożność pełnego wykorzystania dostępnej przestrzeni pozostaje jednym z najważniejszych wąskich gardeł we wdrażaniu fotowoltaiki w budynkach mieszkalnych.

Złożone pozwolenia naziemne i ograniczenia dotyczące użytkowania gruntów

Naziemne systemy fotowoltaiczneteoretycznie mogłyby zrekompensować ograniczoną przestrzeń na dachu, ale w praktyce wprowadzają nowy zestaw wyzwań. Europejskie przepisy dotyczące zagospodarowania przestrzennego i polityka dotycząca użytkowania gruntów często ograniczają instalację systemów naziemnych na obszarach mieszkalnych. Uzyskanie pozwoleń może być czasochłonne i kosztowne, opóźniać terminy realizacji projektów i zwiększać niepewność wykonawców.

Ponadto tradycyjne systemy montowane na ziemi wymagają wydzielonego terenu, którego często brakuje w willach. Wykorzystywanie cennej przestrzeni zewnętrznej wyłącznie do celów wytwarzania energii nie zawsze jest akceptowane przez właścicieli nieruchomości, szczególnie gdy priorytetami są estetyka i projektowanie krajobrazu.

Nieefektywność instalacji zwiększa koszty pracy w przypadku urządzeń EPC

Z punktu widzenia wykonania tradycyjne systemy fotowoltaiczne obejmują wiele podsystemów — konstrukcje montażowe, okablowanie elektryczne, hydroizolację i procesy wyrównywania. Każdy z tych etapów wymaga wykwalifikowanej siły roboczej i precyzyjnej koordynacji na miejscu.

W przypadku instalacji na dachu wyzwania takie jak praca na wysokości, penetracja dachu i uszczelnienie wodoodporne wydłużają czas instalacji i zwiększają ryzyko. Z kolei systemy naziemne wymagają szeroko zakrojonych prac fundamentowych, w tym wykopów i wylewania betonu.

Ponieważ koszty pracy w całej Europie stale rosną, wydajność instalacji stała się kluczowym czynnikiem wpływającym na rentowność projektów. Wykonawcy EPC coraz częściej poszukują rozwiązań, które zmniejszają złożoność budowy i skracają cykle instalacji.

Dlaczego te problemy zmniejszają zwrot z inwestycji i zwiększają ryzyko projektu

Niższa produkcja energii prowadzi do dłuższego okresu zwrotu

Gdy wydajność systemu jest ograniczona ograniczeniami dachu lub dostępnością terenu, całkowita roczna produkcja energii odpowiednio maleje. Na przykład typowy system dachowy w willi może osiągać moc jedynie 3–5 kW, wytwarzając około 3 000–5 500 kWh rocznie, w zależności od lokalizacji.

Ta zmniejszona produkcja ma bezpośredni wpływ na zyski finansowe. Dłuższy okres zwrotu inwestycji – często przekraczający 8–10 lat – może zniechęcić właścicieli nieruchomości i inwestorów. Wykonawcom EPC utrudnia to zawieranie transakcji i uzasadnianie kosztów systemu.

Natomiast rozwiązania powiększające użyteczną przestrzeń instalacyjną – npSystem ogrodzeń fotowoltaicznych—może znacznie poprawić całkowity uzysk energii bez konieczności dodatkowego przydzielania gruntów.

Awarie strukturalne zwiększają koszty konserwacji posprzedażnej

Niezawodność strukturalna jest głównym problemem w długoterminowej wydajności systemu fotowoltaicznego. Nieodpowiednie systemy montażowe, materiały niskiej jakości lub złe praktyki instalacyjne mogą prowadzić do problemów, takich jak korozja, poluzowanie elementów i zmniejszony opór powietrza.

Awarie te nie tylko zagrażają bezpieczeństwu, ale także zwiększają koszty konserwacji i roszczeń gwarancyjnych. W przypadku wykonawców EPC obsługa posprzedażna może szybko obniżyć marże projektu i zaszkodzić reputacji marki.

Szczególnie w zastosowaniach zewnętrznych, gdzie systemy są narażone na działanie wiatru, deszczu i wahań temperatury, trwałość konstrukcji staje się jeszcze bardziej krytyczna.

Słaba wodoodporna konstrukcja powoduje długoterminowe problemy z niezawodnością

Hydroizolacja to kolejny kluczowy czynnik, który często jest niedoceniany w tradycyjnych instalacjach fotowoltaicznych. Przepusty dachowe, odsłonięte kable i niewłaściwie uszczelnione skrzynki przyłączeniowe mogą z czasem prowadzić do przedostawania się wody.

W wilgotnym lub deszczowym klimacie europejskim może to skutkować awariami elektrycznymi, zmniejszoną wydajnością systemu, a nawet zagrożeniem bezpieczeństwa. Koszty konserwacji i napraw mogą szybko się kumulować, co dodatkowo zmniejsza ogólny zwrot z inwestycji.

Dla instalatorów i wykonawców EPC zapewnienie niezawodnej wodoodporności jest niezbędne – nie tylko dla trwałości systemu, ale także dla zminimalizowania odpowiedzialności i zapewnienia zadowolenia klienta.

Rozwiązanie – zintegrowany system ogrodzeń fotowoltaicznych dla europejskich willi (projektowanie oparte na inżynierii)

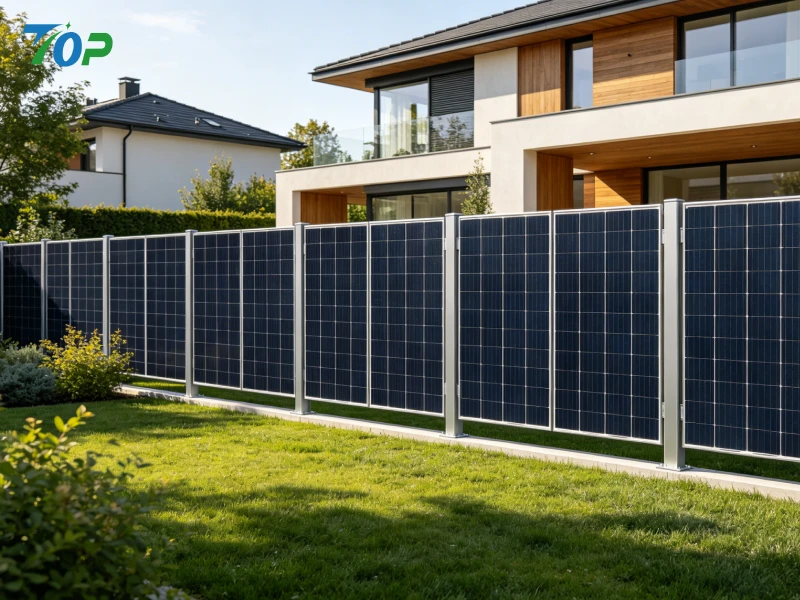

Omówienie projektu – studium przypadku ogrodzenia fotowoltaicznego w willi w Europie Południowej

Aby przezwyciężyć ograniczenia instalacji konwencjonalnych, w projekcie mieszkaniowym w Europie Południowej (strefa klimatu śródziemnomorskiego, porównywalny z poziomem nasłonecznienia w Hiszpanii/Włochach) przyjęto zintegrowanąsystem ogrodzeń słonecznychw ramach remontu willi. Celem była maksymalizacja wytwarzania energii na miejscu bez zajmowania dodatkowego terenu lub modyfikowania konstrukcji dachu.

Kluczowe dane projektu:
Lokalizacja: Europa Południowa (szerokość geograficzna ~41°N)
Zastosowanie: Ogrodzenie willi mieszkalnych + rozproszona generacja fotowoltaiczna
Długość ogrodzenia: 42 metry
Zainstalowana moc: 9,6 kW (konfiguracja dwustronna)
Typ modułu: Moduły dwustronne typu szkło-szkło (480 W na panel)
Liczba paneli: 20 jednostek
Falownik: 3-fazowy falownik szeregowy (klasa 10 kW)
Przyłączenie do sieci: konsumpcja własna z nadwyżką eksportu

W przeciwieństwie do tradycyjnych układów fotowoltaicznych, konfiguracja oparta na ogrodzeniu umożliwiła pełne wykorzystanie przestrzeni granicznej, skutecznie dodając nową powierzchnię generującą energię bez wpływu na krajobraz lub konstrukcję budynku.

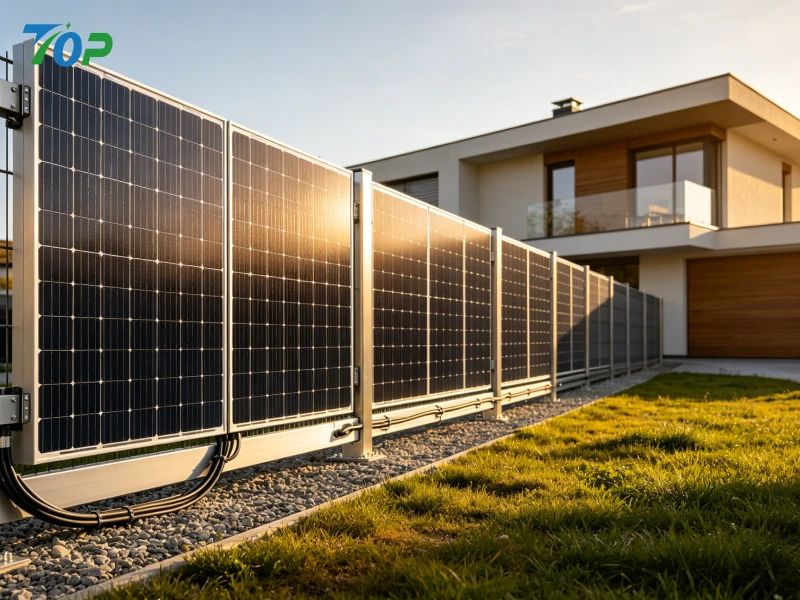

Koncepcja projektu systemu – dwufunkcyjne ogrodzenie fotowoltaiczne do optymalizacji przestrzeni

System opiera się na pionowym układzie dwustronnym, w którym moduły fotowoltaiczne są zintegrowane z konstrukcją ogrodzenia. Konstrukcja ta zapewnia dwie kluczowe zalety:

• Podwójna funkcjonalność:ochrona obwodu + wytwarzanie energii elektrycznej
• Efektywność użytkowania gruntów:nie jest wymagana żadna dodatkowa powierzchnia

Montaż pionowy wschód-zachód umożliwia systemowi wychwytywanie światła słonecznego z obu stron modułu przez cały dzień. Szczyty produkcji poranne i popołudniowe są zrównoważone, co poprawia wskaźniki zużycia własnego – szczególnie istotne w przypadku profili obciążenia w budynkach mieszkalnych.

Dodatkowo orientacja pionowa zmniejsza gromadzenie się kurzu i obciążenie śniegiem, zmniejszając wymagania konserwacyjne w porównaniu z systemami na dachach pochylonych.

Specyfikacje techniczne systemu ogrodzeń fotowoltaicznych (do oceny EPC)

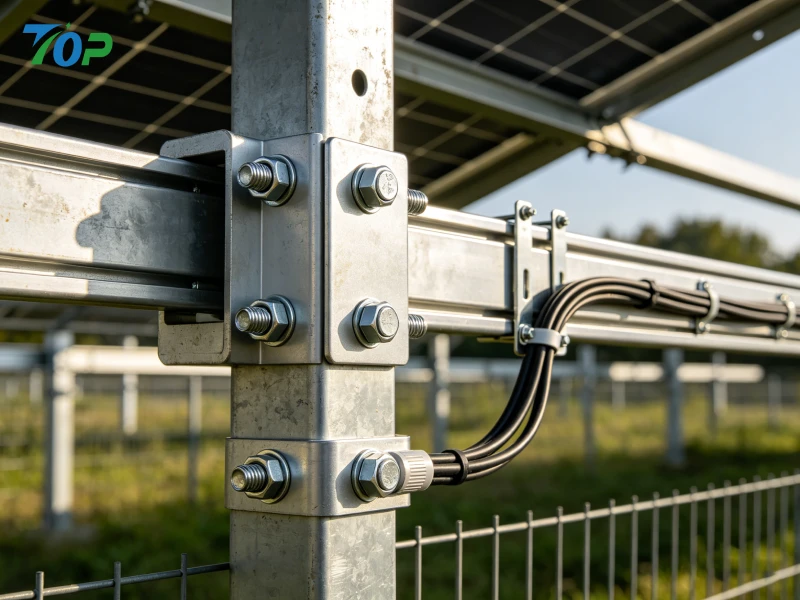

Materiały konstrukcyjne i odporność na korozję

Rama konstrukcyjna została zaprojektowana przy użyciu kombinacjiStal nierdzewna SUS304i anodyzowanego stopu aluminium, zapewniającego wysoką trwałość w warunkach ekspozycji zewnętrznej.

Kluczowe parametry konstrukcyjne:
Materiał: aluminium SUS304 + AL6005-T5
Obróbka powierzchniowa: Anodowanie (≥15μm) / powłoka antykorozyjna
Odporność na obciążenie wiatrem: ≥ 40 m/s (zgodnie z EN 1991-1-4)
Życie projektowe: ponad 25 lat
Elementy złączne: System zapobiegający poluzowaniu ze stali nierdzewnej

W porównaniu ze standardowymi konstrukcjami stalowymi, taka konfiguracja znacznie zmniejsza ryzyko korozji w środowiskach przybrzeżnych lub wilgotnych, które są powszechne w Europie Południowej.

Konfiguracja modułu fotowoltaicznego – zaleta wydajności dwustronnej

W projekcie zastosowano dwustronne moduły typu szkło-szkło o mocy 480 W, zoptymalizowane do montażu pionowego. W przeciwieństwie do paneli jednostronnych, moduły dwustronne mogą generować energię zarówno z powierzchni przedniej, jak i tylnej.

Parametry elektryczne:
Wydajność modułu: ~21,5%
Wzmocnienie dwustronne: 10–20% w zależności od współczynnika odbicia podłoża
Napięcie robocze: ~41V (Vmp)
Współczynnik temperaturowy: -0,34%/°C

W tym przypadku jasna żwirowa powierzchnia otaczająca płot przyczyniła się do wyższego albedo, zwiększając generację tylnej strony płotu. Zmierzony przyrost dwustronny wynosił średnio około 14,2% rocznie.

Konstrukcja wodoodporna i zarządzania kablami

Jedno z kluczowych ulepszeń inżynieryjnych w tym zakresiesystem ogrodzeń słonecznychto zintegrowana wodoodporna konstrukcja. W przeciwieństwie do systemów dachowych, które opierają się na uszczelnieniu przejść, konstrukcja ogrodzenia całkowicie eliminuje ryzyko wycieków związanych z dachem.

Cechy konstrukcyjne:

• Puszki połączeniowe o stopniu ochrony IP67 dla wszystkich modułów
• Ukryte prowadzenie kabli w słupkach konstrukcyjnych
• Kable DC odporne na promieniowanie UV z rurkami ochronnymi
• Kanały odwadniające zintegrowane z konstrukcją podstawy

Takie podejście znacznie poprawia długoterminową niezawodność, jednocześnie zmniejszając wymagania konserwacyjne dla instalatorów.

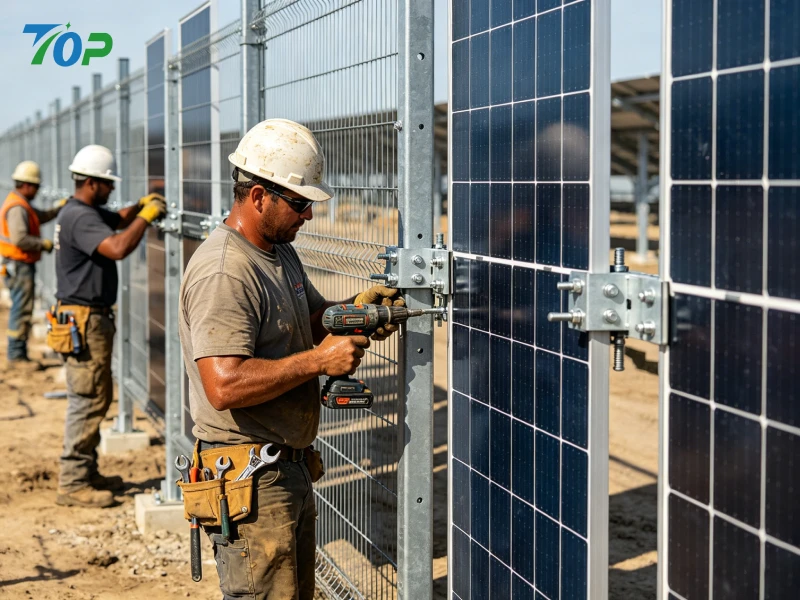

Optymalizacja wydajności instalacji (analiza czasu pracy)

Efektywność instalacji była kluczowym miernikiem wydajności w tym projekcie. System został dostarczony jako modułowy, wstępnie zaprojektowany zestaw, minimalizujący konieczność wykonywania prac na miejscu.

Porównanie instalacji:

• System ogrodzeń słonecznych: ~2,5 dnia (3 pracowników)
• Równoważny system dachowy (9–10 kW): ~4–5 dni (4 pracowników)
• System naziemny: ~5–7 dni (wliczając czas utwardzania podłoża)

Skrócenie czasu instalacji – około 40% – 60% – bezpośrednio przekłada się na niższe koszty pracy i szybszą rotację projektów dla wykonawców EPC.

Rzeczywiste dane dotyczące wydajności – analiza wydajności energetycznej i zwrotu z inwestycji

Zmierzone roczne wytwarzanie energii

Na podstawie monitorowanych danych z 12 miesięcy system zapewnił stabilną i przewidywalną produkcję energii.

Wyniki wydajności:
Produkcja roczna: 12 480 kWh
Specyficzna wydajność: ~1300 kWh/kW/rok
Współczynnik wydajności (PR): ~82%

W porównaniu z typowym systemem dachowym w tym samym regionie (1100–1200 kWh/kW/rok), pionowa konfiguracja dwustronna osiągnęła konkurencyjną wydajność dzięki wydłużonym dziennym oknom produkcyjnym.

Obliczanie zwrotu z inwestycji i okres zwrotu

Efektywność finansową projektu oceniono na podstawie rzeczywistych danych instalacyjnych i eksploatacyjnych.

Podział kosztów:
Koszt systemu: 13 800 EUR (materiały + instalacja)
Roczne oszczędności energii elektrycznej: ~2620 EUR (w oparciu o średnią stawkę 0,21 EUR/kWh)
Przychody z dostaw energii: ~420 €/rok

Całkowity roczny zysk:~3040 euro
Okres zwrotu:~4,5 roku

Jest to znacznie krócej niż w przypadku wielu dachowych systemów fotowoltaicznych w podobnych scenariuszach mieszkaniowych, gdzie okresy zwrotu często przekraczają 6–8 lat.

Wpływ wzmocnienia dwustronnego na ogólną wydajność systemu

Konstrukcja dwustronna odegrała kluczową rolę w poprawie ogólnej wydajności systemu. Wytwarzanie z tyłu dostarczało około 1550 kWh rocznie, co odpowiada dodatkowym 1,2 kW mocy efektywnej.

Ten dodatkowy uzysk zwiększa opłacalność ekonomicznąsystem ogrodzeń słonecznych, szczególnie w środowiskach o wysokim współczynniku odbicia od podłoża lub w otwartym otoczeniu.

Ogrodzenie fotowoltaiczne a tradycyjne systemy fotowoltaiczne (macierz decyzyjna EPC)

W przypadku wykonawców EPC pracujących przy projektach willi mieszkalnych,system ogrodzeń słonecznychoferuje wyraźną przewagę w scenariuszach, w których optymalizacja przestrzeni, szybkość instalacji i długoterminowa niezawodność są krytycznymi czynnikami decyzyjnymi.

Zalecenia dotyczące profesjonalnej instalacji dla wykonawców EPC

Planowanie terenu i strategia orientacji w celu uzyskania maksymalnego plonu

Właściwe planowanie lokalizacji jest niezbędne, aby w pełni uwolnić potencjał wydajnościsystem ogrodzeń słonecznych. W przeciwieństwie do systemów dachowych, które opierają się na stałych kątach dachu, systemy fotowoltaiczne oparte na płotach oferują większą elastyczność w zakresie orientacji i układu.

Aby zapewnić optymalne wytwarzanie energii na europejskich szerokościach geograficznych (35°–55°N), anorientacja pionowa wschód-zachódjest zalecane. Taka konfiguracja umożliwia zbilansowaną produkcję energii w porannych i popołudniowych okresach szczytowego zużycia, co jest szczególnie korzystne w przypadku mieszkaniowych modeli zużycia własnego.

Kluczowe kwestie związane z planowaniem obejmują:

• Unikaj cienia od drzew, sąsiednich budynków i ścian granicznych
• Utrzymuj spójne wyrównanie ogrodzenia, aby zapewnić jednolitą wydajność sznurka
• Weź pod uwagę współczynnik odbicia podłoża (albedo), aby zmaksymalizować wzmocnienie dwustronne
• Zapewnij zgodność z lokalnymi przepisami dotyczącymi granic i wysokości

W tym studium przypadku optymalizacja orientacji przyczyniła się do wymiernego wzrostu dziennej dystrybucji energii, poprawiając ogólne wykorzystanie systemu i zwrot z inwestycji.

Metody mocowania fundamentów i konstrukcji

Stabilność strukturalna systemu ogrodzeń fotowoltaicznych ma bezpośredni wpływ na długoterminową niezawodność i bezpieczeństwo. Wybór odpowiedniej metody fundamentowania zależy od warunków gruntowych, środowiska instalacji i harmonogramu projektu.

Typowe rozwiązania fundamentowe obejmują:

• Stopy betonowe:Nadaje się do instalacji stałych wymagających maksymalnej stabilności; zalecany do stref o silnym wietrze
• Pale śrub uziemiających:Szybsza instalacja, brak czasu utwardzania, idealne rozwiązanie w przypadku projektów EPC wymagających szybkiego wdrożenia
• Prefabrykowane systemy bazowe:Modułowy i odpowiedni do standardowych instalacji

W prezentowanym projekcie zastosowano gruntowane pale śrubowe, co pozwoliło skrócić czas montażu o około 30%, jednocześnie spełniając wymagania dotyczące obciążenia wiatrem ≥40 m/s.

Integracja systemu elektrycznego i projektowanie ciągów

Projekt elektryczny odgrywa kluczową rolę w maksymalizacji wydajności każdego systemu fotowoltaicznego. DlaSystem ogrodzeń fotowoltaicznych, staranna konfiguracja ciągów zapewnia zrównoważone napięcie i wydajną pracę falownika.

Najlepsze praktyki obejmują:

• Projektuj ciągi w oparciu o stałą orientację panelu, aby uniknąć strat spowodowanych niedopasowaniem
• Do zastosowań mieszkaniowych o mocy powyżej 6 kW należy używać wysokowydajnych 3-fazowych falowników szeregowych
• Aby zapewnić zgodność z wymogami bezpieczeństwa, należy zastosować izolatory prądu stałego i urządzenia przeciwprzepięciowe (SPD).
• Zaplanuj prowadzenie kabli w słupkach konstrukcyjnych, aby zwiększyć ochronę i estetykę

Integracja ukrytego okablowania nie tylko poprawia wodoodporność, ale także zmniejsza liczbę błędów montażowych, przyczyniając się do długoterminowej stabilności systemu.

Dlaczego systemy ogrodzeń fotowoltaicznych są skalowalnym produktem dla dystrybutorów i hurtowników

Standaryzacja i efektywność zapasów

Z punktu widzenia łańcucha dostaw,system ogrodzeń słonecznychoferuje znaczne korzyści w zakresie standaryzacji i powtarzalności. W przeciwieństwie do wysoce dostosowanych systemów dachowych, rozwiązania fotowoltaiczne oparte na ogrodzeniach można modułować w postaci standardowych komponentów.

Dzięki temu dystrybutorzy mogą:

• Utrzymuj zoptymalizowane zapasy przy mniejszej liczbie jednostek SKU
• Uprość logistykę i obniż koszty magazynowania
• Obsługuj wiele typów projektów przy użyciu tej samej konfiguracji produktu

Modułowy charakter systemu sprawia, że ​​szczególnie nadaje się on do zamówień masowych i długoterminowych partnerstw B2B.

Certyfikaty i zgodność na rynkach europejskich

Zgodność z międzynarodowymi standardami jest kluczowym wymogiem dla dystrybutorów działających w Europie. Wysokiej jakości systemy ogrodzeń fotowoltaicznych zostały zaprojektowane tak, aby spełniać rygorystyczne standardy certyfikacyjne i materiałowe.

Kluczowe funkcje zgodności obejmują:

• Certyfikat TÜV dotyczący bezpieczeństwa konstrukcyjnego i elektrycznego
• Zastosowanie stali nierdzewnej SUS304 w celu zapewnienia odporności na korozję
• Zgodność z normami EN dotyczącymi obciążeń konstrukcyjnych
• Komponenty elektryczne o stopniu ochrony IP zapewniają trwałość na zewnątrz

Certyfikaty te nie tylko zapewniają niezawodność produktu, ale także ułatwiają płynniejsze wejście na rynek i procesy zatwierdzania projektów.

Zakupy masowe i korzyści kosztowe

W porównaniu z tradycyjnymi systemami montażu fotowoltaicznego, zintegrowana konstrukcja systemu ogrodzenia fotowoltaicznego zmniejsza liczbę elementów wymaganych do instalacji. Prowadzi to do niższych kosztów zaopatrzenia i logistyki.

Dodatkowe zalety kosztowe obejmują:

• Zmniejszona objętość opakowania i transportu
• Niższe koszty pracy dzięki uproszczonej instalacji
• Wyższa powtarzalność projektu, umożliwiająca uzyskanie korzyści skali

Dla dystrybutorów oznacza to poprawę marż i większą konkurencyjność na rosnącym rynku fotowoltaiki dla gospodarstw domowych.

Sprawdzony system ogrodzeń fotowoltaicznych o wysokim ROI dla projektów mieszkaniowych

To studium przypadku europejskiej willi pokazuje, że asystem ogrodzeń słonecznychto nie tylko alternatywa dla tradycyjnych instalacji fotowoltaicznych – to praktyczne i wydajne rozwiązanie dostosowane do współczesnych potrzeb energetycznych budynków mieszkalnych.

Przekształcając niewykorzystaną przestrzeń graniczną w aktywo generujące energię, system zapewnia:

• Wyższa efektywność wykorzystania terenu bez dodatkowej powierzchni
• Szybsza instalacja i zmniejszona zależność od siły roboczej
• Zwiększona niezawodność konstrukcji i odporność na korozję
• Lepsza wodoodporność i zmniejszone ryzyko konserwacji
• Krótsze okresy zwrotu i większe wyniki ROI

Dla wykonawców, instalatorów i dystrybutorów EPC stanowi to skalowalne i opłacalne rozwiązanie na coraz bardziej konkurencyjnym rynku energii słonecznej.
