Jak zamontować panel słoneczny na dachu?

Instalacja elektrowni słonecznej może przynieść bardzo wiele korzyści, takich jak oszczędność na rachunkach za prąd lub nawet całkowita rezygnacja z nich.

Aby cieszyć się wieloma udogodnieniami, jakie daje energia słoneczna, najbardziej opłacalną opcją jest najpierw zainstalowanie jej na dachu.

Przewodnik dotyczący montażu panelu słonecznego na dachu

Od wymaganych komponentów i materiałów po najlepsze miejsca montażu i instrukcje obsługi krok po kroku – wszystkie potrzebne informacje znajdziesz tutaj. Weź ze sobą element instalacji stałejStopy Li prowadnice jako przykład. Komponenty wymagane do montażu stałych paneli słonecznych w dużej mierze zależą od producenta, ale są mniej więcej takie same dla każdej metody montażu paneli słonecznych. Kompletny zestaw zawiera komponenty, kable do falownika, złącza MC4, kołki L + szyny prowadzące, wsporniki ze stopu aluminium itp., A co najważniejsze, narzędzia budowlane. W tego typu systemie montażowym należy wywiercić otwory w elementach łączących i zamocować je na prowadnicach montażowych, aby zapewnić stabilną instalację całej konstrukcji na dachu. Zestaw zestawów montażowych wsporników może spełnić te wymagania instalacyjne. Inne metody instalacji obejmują montaż śrubowy i montaż bloku ciśnieniowego. Oprócz tego należy przygotować następujące narzędzia: • Klucz • ekierkę • wodoodporną plandekę itp.

W tej obudowie zastosowano materiały aluminiowe ze stopami w kształcie litery L i szynami prowadzącymi. Materiał ten charakteryzuje się wysoką wytrzymałością, lekkością i odpornością na korozję. Materiały aluminiowe łatwo poddaje się obróbce na materiały narożne, które nadają się do zwykłych narzędzi i osób mniej profesjonalnych. Ponadto aluminium jest kompatybilne z ramami większości paneli fotowoltaicznych, więc rodziny mogą je zainstalować samodzielnie, bez konieczności wzywania specjalistów.

Poniżej przedstawiono szczegółowe kroki instalacji:

Przed przystąpieniem do montażu dachowego systemu fotowoltaicznego prosimy o dokładne zapoznanie się z całą instrukcją.

*Ścisłe przestrzeganie instrukcji montażu rozwiązania do montażu dachowego w kształcie litery L pozwoli spełnić wymagania konstrukcyjne produktu i będzie zgodne z odpowiednimi normami. Podczas instalacji należy przestrzegać odpowiednich przepisów bezpieczeństwa i zwracać uwagę na odpowiednie przepisy regionalne.

Instalatorzy powinni przestrzegać poniższych norm.

1. Przestrzegać wszystkich obowiązujących lokalnych lub krajowych przepisów budowlanych, w tym tych, które mogą zastąpić niniejszą instrukcję;

2. Upewnij się, że produkty takie jak wsporniki są odpowiednie dla określonych instalacji i środowisk instalacyjnych;

3. Prosimy o skorzystanie z akcesoriów dostarczonych przez naszą firmę oraz narzędzi instalacyjnych, które Państwo ze sobą zabiorą. (Nasza firma nie ponosi żadnej odpowiedzialności za budowę z użyciem akcesoriów zastępczych);

4. Jak poddać recyklingowi: Postępuj zgodnie z lokalnymi przepisami;

5. Personel operacyjny: Zapewnij nie mniej niż dwóch profesjonalnych instalatorów paneli słonecznych;

6. Upewnij się, że instalacja sprzętu elektrycznego została wykonana przez zawodowych elektryków;

7. Zapewnij bezpieczną instalację elementów elektrycznych układu paneli słonecznych.

Główne cechy

A. Stosowany głównie do dachów z kolorowych dachówek stalowych w kształcie drabiny wspartych na belkach drewnianych lub belkach stalowych

B. Lekka konstrukcja, trwała i piękna, łatwa w montażu i szybka w montażu

C. Nadaje się do wszystkich rodzajów ramowych i bezramowych instalacji paneli słonecznych dostępnych na rynku

D. Komponenty są wstępnie zmontowane w fabryce i odpowiednio zapakowane, aby zaoszczędzić czas instalacji na miejscu

1. Opis

W tym systemie zastosowano akcesoria ze stopu aluminium,szyny aluminiowei śruby ze stali nierdzewnej i nadaje się do dachów z kolorowych dachówek stalowych w kształcie drabiny wspartych na belkach drewnianych lub stalowych.

Przed instalacją systemu prosimy o dokładne zapoznanie się z poniższą instrukcją montażu. Podczas instalacji należy przestrzegać lokalnych przepisów.

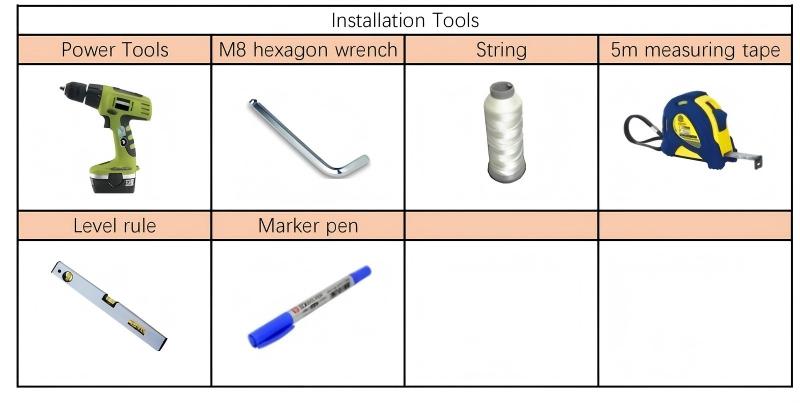

2. Narzędzia instalacyjne

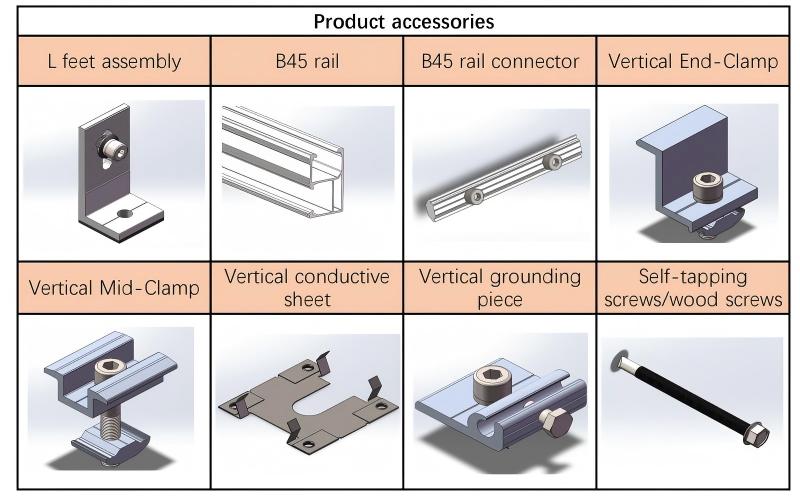

3. Akcesoria do produktów

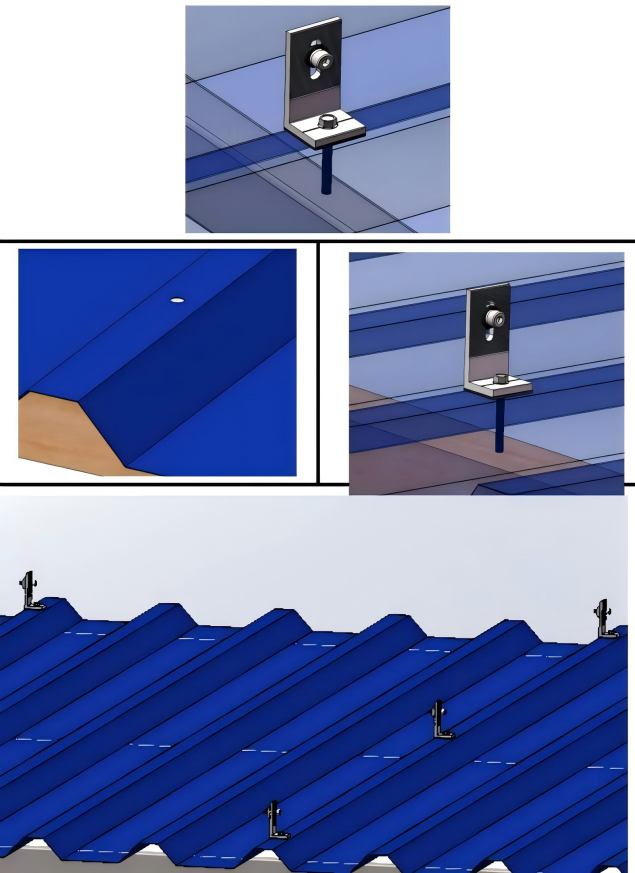

4.1 Montaż stopy L

W zależności od materiału belki nośnej, użyj wkrętów samowiercących (belka nośna jest belką stalową) lub wkrętów do drewna (belka nośna jest belką drewnianą), aby zainstalować i zamocować zespół nóżek L w położeniu szczytowym blachodachówki w kolorze trapezowym.

PS: Jeśli płatwie podpierające dachówki ze stali trapezowej wykonane są z belek drewnianych, należy wcześniej wywiercić za pomocą wiertarki mały otwór o średnicy φ6 mm w kolorowych dachówkach stalowych, aby ułatwić wkręcenie wkrętów do drewna.

Ułóż zgodnie z rysunkiem i zamontuj pozostałe zespoły nóżek L, stosując powyższą metodę.

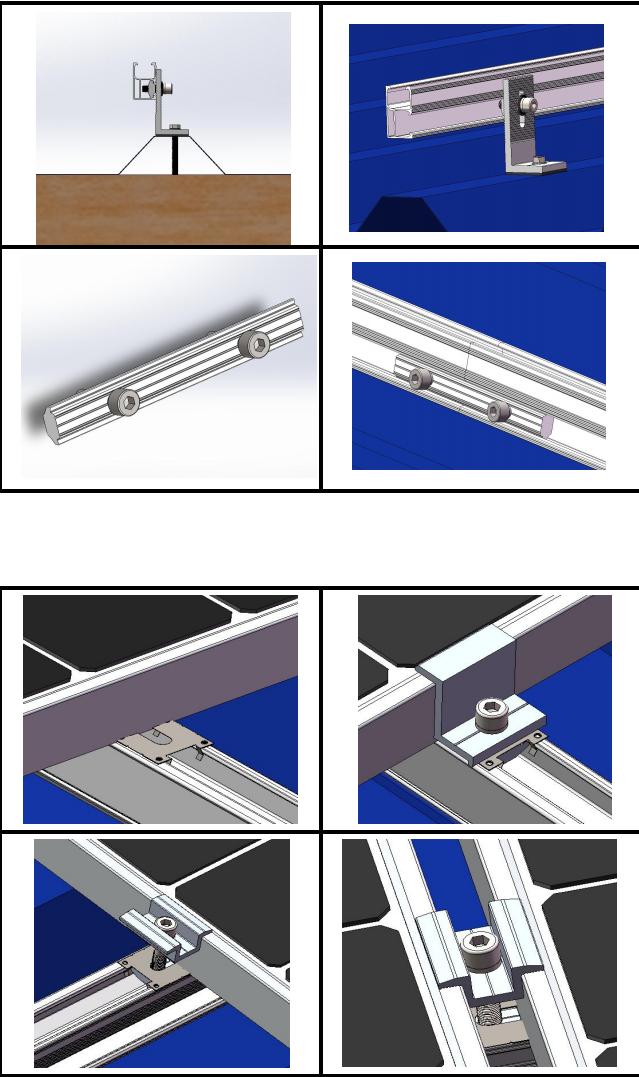

4.2 Montaż szyny B45

Wyreguluj kierunek falistej powierzchni szyny B45, aby dopasować ją do falistej powierzchni już zainstalowanego i zamocowanego elementu stopy L, a następnie za pomocą klucza sześciokątnego M8 dokręć śrubę sześciokątną na haku, aby zablokować szynę.

Zamontuj łącznik szyny w miejscu złącza szyny i za pomocą klucza sześciokątnego M8 dokręć śruby sześciokątne na łączniku szyny, aby zablokować złącza na obu końcach.

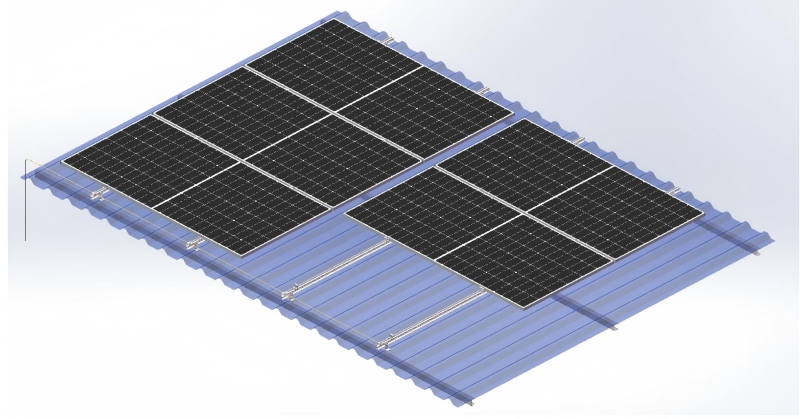

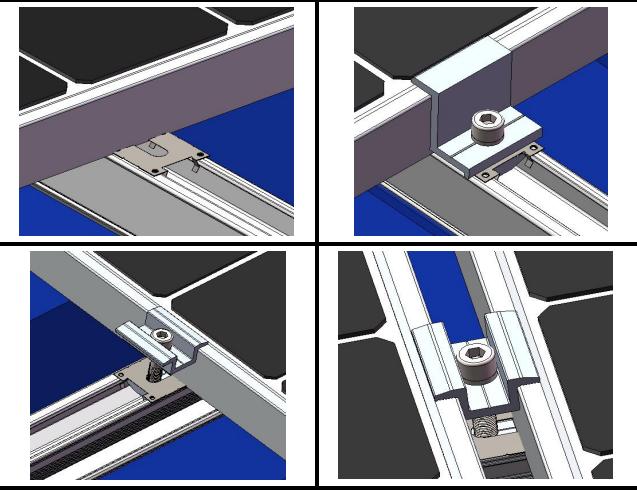

4.3 Instalacja paneli słonecznych

Umieść panel słoneczny na szynie, wyreguluj położenie zespołu końcowego i zamocuj go za pomocą zacisku końcowego (jeśli jest wyposażony w arkusz przewodzący, wciśnij arkusz przewodzący w szczelinę szyny, wyreguluj położenie i dociśnij jeden koniec arkusza przewodzącego do metalowej ramy panelu słonecznego).

Po wyregulowaniu położenia środkowego panelu słonecznego zamocuj go za pomocąZacisk środkowy(jeśli jest wyposażony w arkusz przewodzący, wciśnij arkusz przewodzący w szczelinę szyny, a po wyregulowaniu położenia użyj metalowych ramek paneli słonecznych po obu stronach, aby docisnąć oba końce arkusza przewodzącego)

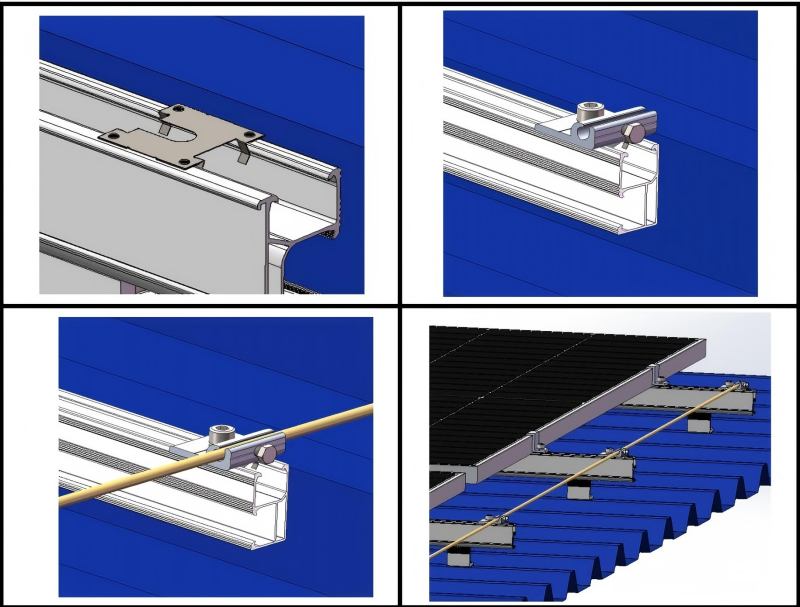

4.4 Montaż złączki uziemiającej

(1) Zamontuj arkusz przewodzący na końcu szyny.

(2) Następnie zainstaluj element uziemiający.

(3) Zamontuj zaciski uziemiające na końcach pozostałych szyn.

(4) Przełóż przewód miedziany przez te zaciski uziemiające, dokręć śruby sześciokątne i na koniec uziemij miedziany przewód uziemiający.
