Jak zainstalować wsporniki do paneli słonecznych?

Jesteś właścicielem domu z dachem krytym dachówką i nie wiesz, jak zamontować dachówkęszyba słonecznaJestem na dachu?

Jeśli tak, prawdopodobnie zdałeś sobie sprawę, że montaż wsporników fotowoltaicznych na dachu dachówkowym wiąże się z wyjątkowymi wyzwaniami. Gdzie zaczynasz? Jakich narzędzi potrzebujesz? Jak uniknąć typowych błędów, takich jak niestabilne mocowania lub uszkodzenia dachu? Głównymi czynnikami, na których się skupisz, są popękane płytki podczas wiercenia, słaba wodoodporność lub niestabilne wsporniki, które zagrażają bezpieczeństwu. W tym przewodniku krok po kroku opisano, jak prawidłowo zainstalować wsporniki do paneli słonecznych. Dziś poprowadzimy Cię przez najlepsze rozwiązania instalacyjne.

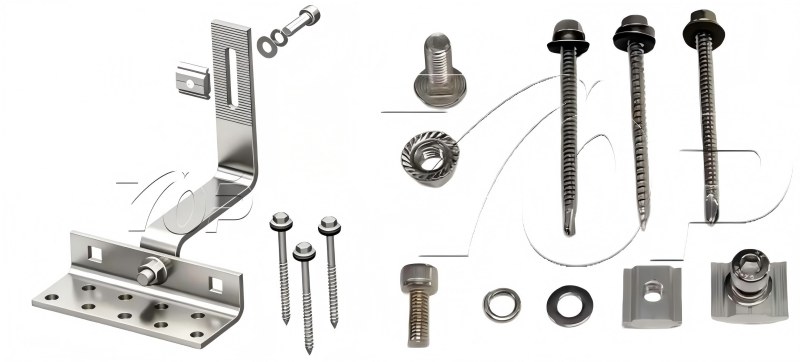

Krok 1: Przygotowanie przed instalacją

1.1 Oceń swój dach (znaj jego ograniczenia)

Przed zakupem wsporników należy ocenić dach, aby uniknąć niedopasowań. Najpierw sprawdź rodzaj dachu: dachy pokryte dachówką wymagają rozwiązań z hakami solarnymi, aby zapobiec pękaniu, dachy metalowe współpracują z nóżkami w kształcie litery L lub rozwiązaniami śrubowymi, a dachy płaskie wymagają mocowań balastowych lub penetracyjnych. Następnie przetestuj nośność. Większość dachów mieszkalnych jest w stanie wytrzymać energię słoneczną, ale stare dachy (ponad 20 lat) mogą wymagać wzmocnienia. Na koniec zaznacz krokwie lub legary za pomocą wykrywacza kołków lub narzędzia do obrazowania termowizyjnego, ponieważ aluminiowe wsporniki haków dachowych muszą być przymocowane do tych wsporników konstrukcyjnych, a nie tylko do poszycia dachu.

Pękanie płytek podczas instalacji: najbardziej frustrujący problem

Firma Topfencesolar wyprodukowała haki dachowe specjalnie zaprojektowane w kształcie litery L i C oraz inne z możliwością regulacji, aby skutecznie rozwiązać ten problem.

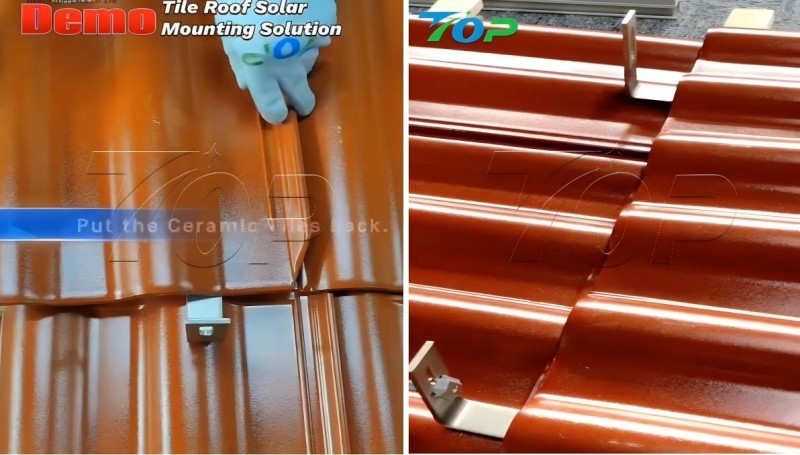

2.1 Zaznacz pozycje wsporników

Zaznacz szczeliny pomiędzy płytkami, aby uniknąć ich przewiercenia; i usuń płytki we wskazanym miejscu, aby przygotować haki do montażu.

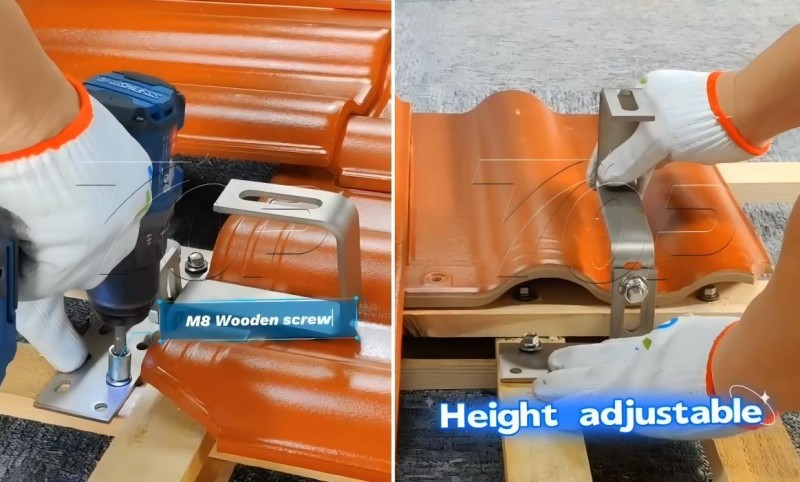

2.2 Zamontuj haki na ustawionych belkach drewnianych jako podpory konstrukcyjne

Przykład: W przypadku krokwi drewnianych użyj wkrętów do drewna ST6.3*80 i wbij je w krokwie na głębokość co najmniej 3/4. Mocowanie haków dachowych na krokwiach drewnianych, następnie dokręcić elementy mocujące kluczem dynamometrycznym.

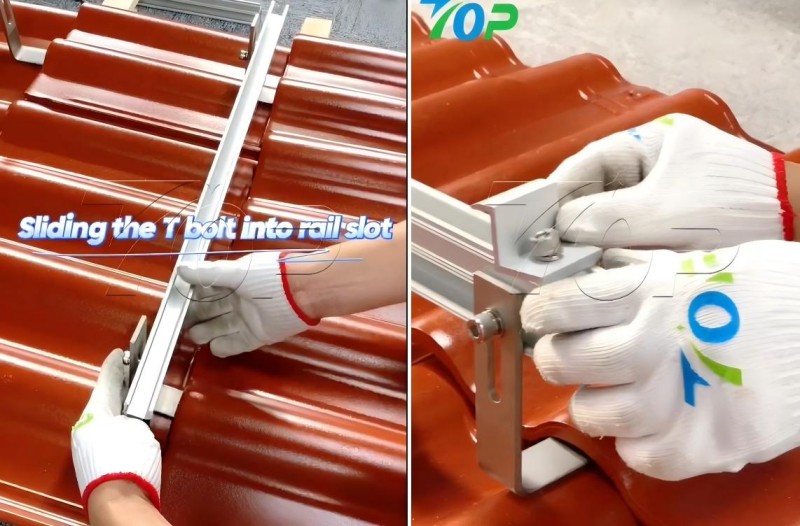

3. Przesuwanie szyn aluminiowych na hakach solarnych.

Jest to kluczowy etap montażu paneli słonecznych. Na szynie znajduje się szczelina zwrócona w stronę haków. Śruba T znajduje się na górze haków. Następnie dokręć śruby, aby zabezpieczyć szyny. Szyny i szyny są połączone łącznikami szynowymi, aby szyna była wystarczająco długa na dachu.

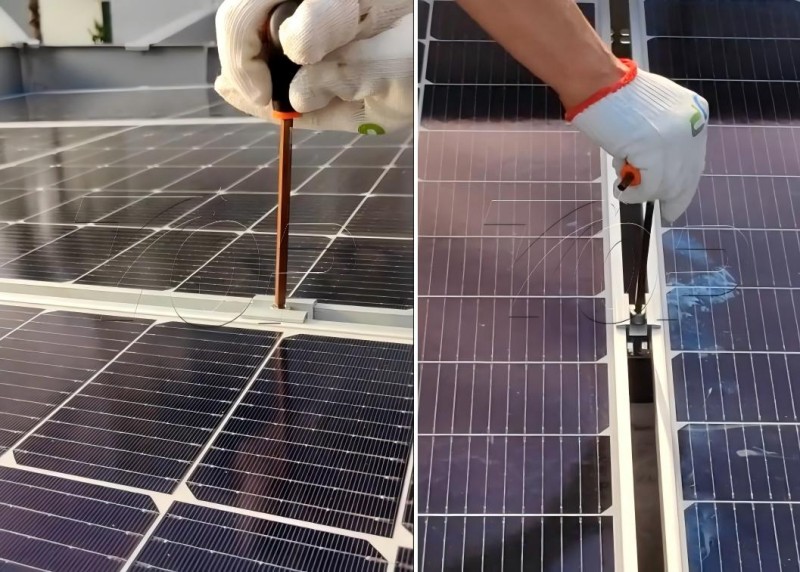

4. Panele słoneczne ułożone na szynach uzupełniają montaż szyn.

Po zakończeniu mocowania wszystkich szyn na szynach ostatnią rzeczą jest użycie zacisku końcowego w celu zamocowania jednej strony paneli słonecznych. Na środku za pomocą aśrodkowy zaciskdo mocowania paneli. Zaciski te zwiększą wytrzymałość i stabilność układu paneli słonecznych.

Panele zostaną połączone kablem DC za pomocą złączy MC4. Teraz panele słoneczne już rozpoczęły wytwarzanie energii elektrycznej w świetle słonecznym.

Czy do tej pory nadal martwisz się problemami z panelami słonecznymi na dachach krytych dachówką? Przechodząc przez poniższe klawisze, będziesz mieć większą pewność co do instalacji fotowoltaicznej na dachu.

Kluczowe kwestie dotyczące montażu wspornika solarnego na dachu z dachówki

1. Materiał wspornika: zrównoważ wagę i trwałość płytek

Dachy dachówkowe mają ograniczenia wagowe, ponieważ zbyt ciężkie wsporniki mogą naprężać krokwie i pękać dachówki. Aby uniknąć tanich wsporników żeliwnych (zbyt ciężkich) lub cienkiego aluminium (niewystarczająco mocne). Najlepszym wyborem jest lekki stop aluminium Topfencesolar, którego materiałem jest AL6005 T5, T6. Który jest wyższą klasą materiałów aluminiowych niż z rynku.

2. Kąt montażu: Pracuj na połaciach dachowych z dachówek

Dachówki dachowe mają zazwyczaj nachylenie od 20° do 45°, co wpływa na kąt wspornika i efektywność wykorzystania energii słonecznej. Profesjonalni instalatorzy używają mierników nachylenia do pomiaru kąta dachu i używają regulowanych wsporników do ustawienia położenia panelu, co pozwala uniknąć cięcia lub modyfikowania płytek w celu dopasowania do paneli.

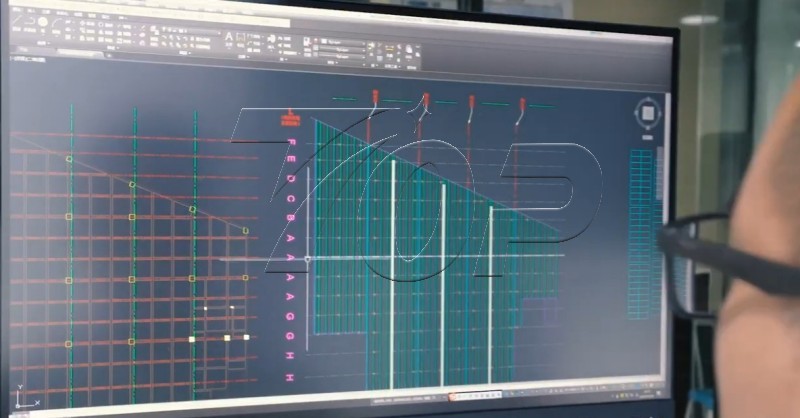

3. Wybierz profesjonalny zespół, aby uniknąć problemów

Dachówka słonecznaMontaż wsporników wymaga specjalistycznej wiedzy zarówno w zakresie pielęgnacji dachów słonecznych, jak i dachówek. Zespół inżynierów Topfencesolar wie, jak pracować z delikatnymi płytkami, dokładnie lokalizować krokwie i stosować najlepiej dopasowane rozwiązania w zakresie hydroizolacji specyficznej dla płytek. Profesjonalny zespół zajmie się również wnioskami o pozwolenie uwzględniającymi kody dachówek i zapewni gwarancję obejmującą uszkodzenia płytek podczas montażu. Skontaktuj się z nami bezpośrednio, Topfencesolar zaoferuje najlepszy i niezawodny system dla Twojej dachowej elektrowni słonecznej.
