Niepenetrujący system montażu balastów słonecznych na dachach płaskich: wodoodporne rozwiązanie klasy inżynieryjnej do komercyjnych projektów fotowoltaicznych na dachach

Dlaczego systemy mocowania balastów słonecznych na dachach płaskich zastępują penetrujące konstrukcje fotowoltaiczne na dachach

W komercyjnych fotowoltaikach dachowych system montażu balastu słonecznego na płaskim dachustało się jednym z najszybciej rozwijających się rozwiązań instalacyjnych dla wykonawców EPC, instalatorów instalacji fotowoltaicznych i właścicieli budynków przemysłowych. W miarę jak coraz więcej fabryk, magazynów, parków logistycznych i centrów handlowych wdraża panele fotowoltaiczne na dachach, branża odchodzi od tradycyjnych konstrukcji penetrujących dach w stronę systemów niewymagających wiercenia, które zmniejszają ryzyko wodoodporności i poprawiają wydajność konstrukcji.

Dla wielu firm EPC roszczenia dotyczące wycieków z dachu nie są już drobnym problemem posprzedażowym. Pojedyncza awaria wodoodporności może spowodować wysokie koszty konserwacji, przerwać działalność fabryki i zniszczyć długoterminowe zaufanie klientów. Właśnie dlategosystem montażu balastu słonecznego na płaskim dachujest obecnie powszechnie preferowany w komercyjnych i przemysłowych projektach dachowych. Wykorzystując balast zamiast penetracji dachu, system pomaga chronić wodoodporne membrany, skracając jednocześnie czas montażu.

Jednocześnie nowoczesne systemy regałów fotowoltaicznych na balast nie są już tylko „prostymi konstrukcjami niewymagającymi wiercenia”. W ciągu ostatnich kilku lat standardy inżynieryjne szybko ewoluowały. Odporność na unoszenie wiatru, optymalizacja obciążenia dachu, prześwit drenażowy, ochrona przed korozją i stabilność aerodynamiczna są obecnie głównymi czynnikami projektowymi, szczególnie w przypadku komercyjnych instalacji fotowoltaicznych na dużą skalę.

W tym artykule wyjaśniono, jak działają niepenetrujące systemy fotowoltaiczne do montażu na dachu, dlaczego wykonawcy EPC coraz częściej je preferują i jakie szczegóły konstrukcyjne faktycznie mają znaczenie w rzeczywistych komercyjnych projektach dachowych.

Dlaczego komercyjne projekty fotowoltaiczne na dachach idą w stronę niepenetrujących systemów mocowania balastów

Dziesięć lat temu wiele dachowych systemów fotowoltaicznych nadal w dużym stopniu opierało się na penetrujących połączeniach kotwowych. Wiercenie w betonowych dachach uznawano za normalną praktykę. Jednak standardy dotyczące pokryć dachowych w obiektach komercyjnych uległy zmianie i dzisiejsi właściciele budynków są znacznie bardziej wrażliwi na ryzyko związane z hydroizolacją niż wcześniej.

W wielu obiektach przemysłowych sam dach chroni sprzęt produkcyjny i zapasy warte miliony dolarów. Problem z wyciekiem nad zautomatyzowaną linią produkcyjną, chłodnią lub fabryką elektroniki może szybko stać się poważnym problemem operacyjnym. W niektórych projektach koszt naprawy spowodowanej wnikaniem wody jest w rzeczywistości wyższy niż koszt oryginalnej konstrukcji montażowej.

Z tego powodu niepenetrujące systemy montażu fotowoltaicznego są obecnie postrzegane w mniejszym stopniu jako rozwiązanie alternatywne, a bardziej jako strategia kontroli ryzyka.

Rosnąca presja na wykonawców EPC

Wykonawcy EPC znajdują się dziś pod presją z kilku stron:

• Krótsze harmonogramy projektów
• Rosnące koszty pracy
• Wyższe ryzyko odpowiedzialności za wodoodporność
• Bardziej rygorystyczne przeglądy konstrukcji dachów
• Rosnące oczekiwania właścicieli dotyczące długoterminowej niezawodności

Tradycyjna penetracja dachu często wiąże się z dodatkowymi procedurami zatwierdzania. Kontrole wodoodporności, naprawy membran i wzmocnienia konstrukcyjne mogą zwiększyć złożoność projektu. Niepenetrujący system mocowania balastowego pomaga uprościć tę pracę.

W przypadku instalatorów zarządzających jednocześnie wieloma projektami dachowymi o skali MW skrócenie etapów instalacji może bezpośrednio poprawić szybkość realizacji projektu i wydajność pracy.

Przejście w kierunku istniejących projektów modernizacji budynków

Innym powodem szybkiego rozwoju konstrukcji balastowych jest rozwój modernizacji projektów fotowoltaicznych na dachach.

Wiele budynków komercyjnych nigdy nie było pierwotnie projektowanych pod kątem systemów fotowoltaicznych. Niektóre dachy mają już 8–15 lat, starzejące się warstwy wodoodporne lub niepewna dokumentacja konstrukcyjna. W takich przypadkach właściciele budynków często nie chcą pozwolić na dodatkowe wiercenie w membranie dachowej.

Podejście do montażu dachu fotowoltaicznego bez wiercenia zmniejsza obawy podczas procesu zatwierdzania i zapewnia wykonawcom EPC bardziej praktyczne rozwiązanie w przypadku starszych budynków.

Hydroizolacja nie jest już „drobnym problemem”

W przeszłości dyskusje na temat hydroizolacji były czasami traktowane jako drugorzędne w porównaniu z wydajnością wytwarzania energii. Ta mentalność bardzo się zmieniła.

Obecnie wielu klientów komercyjnych ocenia propozycje instalacji fotowoltaicznych na dachach, kierując się trzema priorytetami:

1. Bezpieczeństwo dachu
2. Niezawodność systemu
3. Długoterminowe ryzyko operacyjne

Oczywiście wydajność generacji nadal ma znaczenie. Jednak zapobieganie wyciekom z dachu stało się równie ważne, zwłaszcza w przypadku magazynów logistycznych, fabryk farmaceutycznych, zakładów przetwórstwa spożywczego i centrów danych.

Jest to jeden z najważniejszych czynników stojących za przyjęciem systemów regałów fotowoltaicznych balastowych na całym świecie.

Co to jest system montażu balastu słonecznego na płaskim dachu?

System mocowania balastów słonecznych na płaskim dachu to niepenetrująca fotowoltaiczna konstrukcja nośna, która zabezpiecza panele słoneczne za pomocą obciążonych bloków balastowych, a nie mechanicznych kotw dachowych.

Zamiast wiercić w powierzchni dachu, system opiera się na obliczonym ciężarze balastu, konstrukcji aerodynamicznej i stabilności opartej na tarciu, aby przeciwstawić się unoszeniu wiatru i zachować integralność konstrukcji.

Systemy te są powszechnie stosowane na płaskich dachach komercyjnych i przemysłowych, gdzie zachowanie wodoodporności ma kluczowe znaczenie.

Podstawowa strukturalna zasada działania

Zasada działania jest stosunkowo prosta, chociaż obliczenia inżynieryjne stojące za nią mogą być dość skomplikowane.

Konstrukcja montażowa rozkłada obciążenia na powierzchnię dachu poprzez tace balastowe, nogi podporowe i podkładki ochronne. Siłom unoszącym wiatr przeciwdziała kombinacja:

• Waga balastowa
• Owiewki aerodynamiczne
• Zoptymalizowane kąty pochylenia
• Tarcie pomiędzy podkładkami ochronnymi a membraną dachową

W przeciwieństwie do systemów penetracyjnych, nie ma tu mowy o przebijaniu się kotew przez warstwę wodoodporną.

Jest to szczególnie ważne w przypadku dachów z membranami TPO, PVC i EPDM, gdzie szczelność wodoodporna jest bardzo wrażliwa na punkty penetracji.

Główne elementy systemu montażu balastowego do instalacji fotowoltaicznej

Chociaż projekty różnią się w zależności od producenta, większość komercyjnych systemów balastowych dachowych zawiera kilka wspólnych elementów konstrukcyjnych.

Szyny aluminiowe AL6005-T5

Szyny aluminiowe o wysokiej wytrzymałości podtrzymują moduły słoneczne i przenoszą obciążenia na całą konstrukcję.

Stop aluminium AL6005-T5 jest szeroko stosowany, ponieważ zapewnia:

• Dobra odporność na korozję
• Wysoka wytrzymałość konstrukcyjna
• Lekka obsługa
• Długa żywotność na zewnątrz

W porównaniu z cięższymi systemami stalowymi, konstrukcje aluminiowe są łatwiejsze w transporcie i montażu na dachach.

Przednie i tylne nogi podporowe

Nogi podporowe określają kąt pochylenia modułu i geometrię konstrukcyjną. W zależności od projektu systemy mogą wykorzystywać:

• Konstrukcja uchylna skierowana na południe

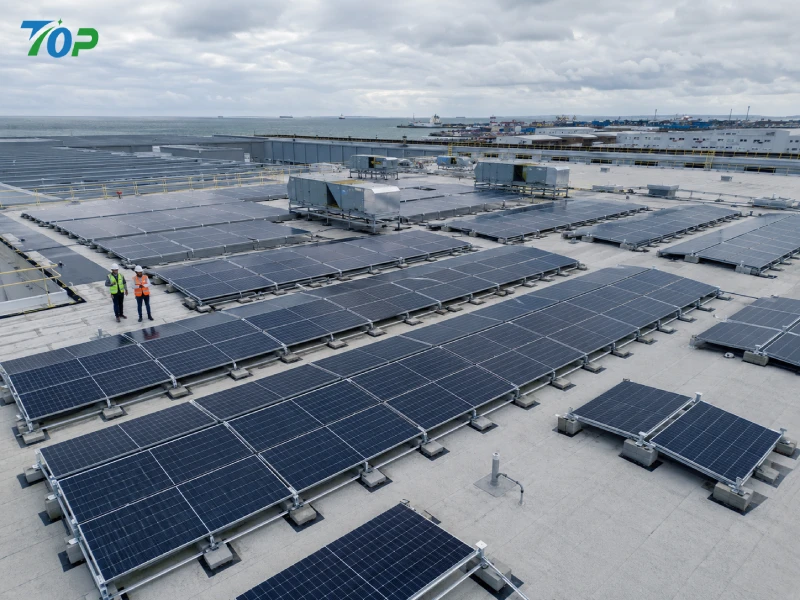

• Konfiguracja z niskim nachyleniem wschód-zachód
• Aerodynamiczny, niskoprofilowy układ

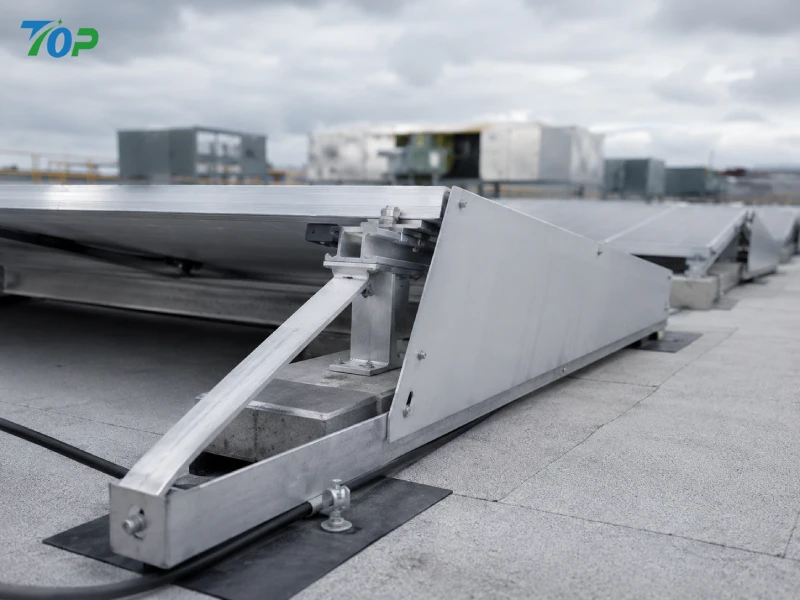

Tylna konstrukcja nośna często zawiera owiewki, aby poprawić odporność na unoszenie.

Tace balastowe

Tace balastowe utrzymują bloki betonowe lub inne obciążone materiały, które stabilizują system przed obciążeniem wiatrem.

Wymagania dotyczące balastu zależą od wielu zmiennych technicznych:

• Wysokość dachu
• Lokalna prędkość wiatru
• Kategoria narażenia budynku
• Kąt pochylenia modułu
• Strefy krawędziowe dachu
• Wydajność aerodynamiczna systemu

Na obszarach przybrzeżnych o silnym wietrze obliczenia balastu stają się znacznie bardziej złożone.

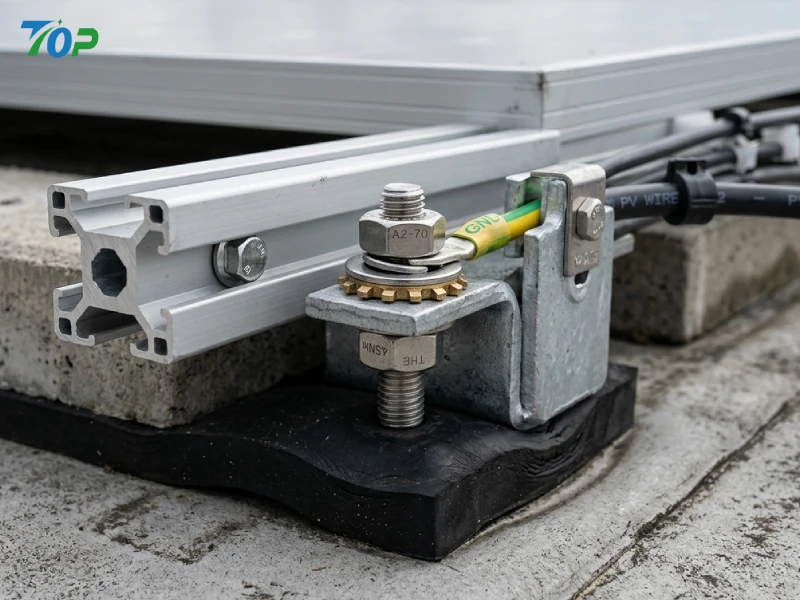

Łączniki ze stali nierdzewnej SUS304

Elementy złączne są często pomijane w projektach dachowych o niskiej jakości, ale mają one bezpośredni wpływ na długoterminową niezawodność.

Sprzęt ze stali nierdzewnej SUS304 zapewnia:

• Silne działanie antykorozyjne
• Długa żywotność
• Zmniejszone ryzyko konserwacji
• Stabilna trwałość na zewnątrz

Staje się to szczególnie ważne w przybrzeżnych lub wilgotnych środowiskach przemysłowych.

Podkładki gumowe EPDM

Pomiędzy konstrukcją montażową a membraną dachową montowane są ochronne podkładki gumowe.

Ich funkcje obejmują:

• Rosnące tarcie
• Ochrona warstw wodoodpornych
• Zmniejszenie bezpośredniego stężenia ciśnienia
• Poprawa kompatybilności z dachem

Bez odpowiedniego zabezpieczenia membrany nawet systemy niepenetrujące mogą z czasem uszkodzić pokrycia dachowe.

Jak niepenetrujące systemy montażu solarnego chronią hydroizolację dachu

Jedną z największych zalet systemu montażu balastu słonecznego na płaskim dachu jest ochrona przed wodoodpornością.

Dla właścicieli budynków komercyjnych ma to często większe znaczenie, niż początkowo spodziewa się wielu instalatorów.

Przeciek na dachu może wydawać się niewielki podczas instalacji, ale w ciągu kilku pór deszczowych problem może szybko się rozszerzyć, szczególnie w dużych obiektach przemysłowych.

Ukryte ryzyko penetracji dachu

Każda penetracja dachu stwarza potencjalny, długoterminowy punkt awarii.

Nawet jeśli podczas montażu zostaną prawidłowo nałożone wodoodporne uszczelniacze, materiały naturalnie się starzeją z powodu:

• Ekspozycja na promieniowanie UV
• Cykle rozszerzalności cieplnej
• Erozja deszczowa
• Wibracje mechaniczne
• Wahania temperatury

Po latach ekspozycji na dachy degradacja szczeliwa może umożliwić przenikanie wilgoci wokół punktów kotwiczenia.

Problem ten jest szczególnie powszechny w regionach, w których występują:

• Silne promieniowanie UV
• Intensywne opady deszczu
• Częste tajfuny
• Duże sezonowe wahania temperatury

Dlaczego właściciele budynków komercyjnych są dziś bardziej ostrożni

W ciągu ostatniej dekady właściciele budynków zyskali większe doświadczenie w zakresie paneli fotowoltaicznych na dachach. Wiele osób już rozumie długoterminowe ryzyko związane z konserwacją, związane z penetracją dachu.

W rzeczywistości niektórzy właściciele nieruchomości przemysłowych obecnie wyraźnie wymagają niepenetrujących systemów montażowych podczas składania ofert EPC.

Tendencja ta staje się coraz bardziej powszechna w:

• Parki logistyczne
• Chłodnie
• Zakłady produkujące elektronikę
• Budynki produkcyjne przystosowane do kontaktu z żywnością
• Fabryki farmaceutyczne

Branże te nie mogą łatwo tolerować ryzyka operacyjnego związanego z wyciekami.

Ochrona integralności gwarancji na dach

Kolejną ważną kwestią jest ochrona gwarancyjna dachu.

Niektórzy producenci pokryć dachowych mogą częściowo unieważnić gwarancję wodoodporności w przypadku niekontrolowanej penetracji dachu. Stwarza to dodatkowe problemy prawne i finansowe zarówno dla właścicieli budynków, jak i wykonawców EPC.

System mocowania balastowego baterii słonecznych pomaga zminimalizować ten problem, ponieważ wodoodporna membrana pozostaje w dużej mierze nienaruszona.

Upraszcza to komunikację pomiędzy:

• Dostawcy pokryć dachowych
• Właściciele budynków
• instalatorzy fotowoltaiki
• Firmy ubezpieczeniowe

Zmniejszone ciśnienie w konserwacji posprzedażnej

Dla wykonawców EPC roszczenia dotyczące wodoodporności mogą stać się niezwykle czasochłonne.

Czasami rzeczywiste źródło wycieku nie jest związane z systemem fotowoltaicznym, ale gdy na dachu znajduje się instalacja fotowoltaiczna, instalator i tak często angażuje się w rozwiązywanie problemów.

Zmniejszenie punktów penetracji zmniejsza prawdopodobieństwo przyszłych sporów i pomaga chronić długoterminowe relacje z klientami.

Jest to jeden z powodów, dla których wiele doświadczonych firm EPC standaryzuje obecnie niepenetrujące systemy montażu fotowoltaicznego na dachach w projektach komercyjnych, gdy tylko pozwalają na to warunki dachowe.

Zalety inżynieryjne systemów mocowania balastowego do paneli słonecznych

Popularność systemów balastowych to nie tylko hydroizolacja. Wydajność inżynieryjna to kolejny ważny powód.

Nowoczesne komercyjne projekty dachowe znajdują się pod stałą presją, aby skrócić czas instalacji przy jednoczesnym zachowaniu niezawodności konstrukcyjnej. Odpowiednio zaprojektowany system balastowy pomaga osiągnąć oba cele.

Szybszy przebieg instalacji

W porównaniu z tradycyjnym montażem opartym na kotwach, konstrukcje balastowe wymagają zazwyczaj mniejszej liczby etapów budowy.

Zwykle nie ma potrzeby:

• Wiercenie w dachu
• Utwardzanie kotew chemicznych
• Wodoodporne ponowne uszczelnienie
• Kompleksowa kontrola penetracji

To znacznie skraca czas montażu na dachu.

Wiele systemów wykorzystuje również wstępnie zmontowane elementy konstrukcyjne, co pozwala instalatorom szybciej zakończyć instalację modułu.

Na dużych dachach obiektów komercyjnych oszczędność czasu staje się bardzo zauważalna.

Obniżone wymagania dotyczące pracy

Niedobory siły roboczej wpływają na rynki instalacji fotowoltaicznych w wielu krajach.

Ponieważ systemy balastowe upraszczają procedury instalacyjne, wykonawcy EPC często mogą zmniejszyć:

• Zależność od wykwalifikowanej siły roboczej
• Specjaliści od hydroizolacji dachów
• Złożoność szkolenia instalacyjnego
• Prace przygotowawcze dachu

Pomaga to poprawić skalowalność instalacji w przypadku dużych rurociągów projektowych.

Lepsze możliwości adaptacji do istniejących budynków

Nie wszystkie dachy nadają się idealnie do systemów penetracyjnych.

Niektóre istniejące budynki posiadają:

• Ograniczona dokumentacja konstrukcyjna
• Starzenie się wodoodpornych warstw
• Ograniczone uprawnienia do wierceń
• Skomplikowane układy dachów

Niepenetrujący system mocowania statecznika słonecznego na płaskim dachu zapewnia większą elastyczność w takich sytuacjach.

Ta zdolność adaptacji jest szczególnie cenna w przypadku modernizacji komercyjnych projektów dachowych.

Niższe koszty długoterminowej konserwacji

Długoterminowe koszty operacyjne mają większe znaczenie, niż początkowo zdaje sobie sprawę wielu deweloperów.

Niedroga konstrukcja montażowa, która później powoduje problemy z wodoodpornością, może szybko stać się kosztowna w ciągu 20-letniego cyklu życia projektu.

Systemy balastowe pomagają zmniejszyć:

• Koszty naprawy wycieków
• Konserwacja membrany wodoodpornej
• Wymiana ze względu na korozję
• Komplikacje związane z dostępem do dachu

Z biegiem czasu może to znacznie poprawić całkowity zwrot z inwestycji (ROI) projektu.

Krytyczne rozważania projektowe dla systemów fotowoltaicznych balastowych na dachach płaskich

System mocowania statecznika słonecznego na płaskim dachu może z zewnątrz wyglądać na prosty mechanicznie, ale inżynieria stojąca za niezawodną instalacją na dachu komercyjnym jest w rzeczywistości dość wymagająca.

W wielu nieudanych projektach fotowoltaiki na dachach problemem nie był sam moduł fotowoltaiczny. Problem zwykle wynikał z niedoszacowanego parcia wiatru, złej analizy obciążenia dachu, niedrożności drenażu lub długotrwałego zmęczenia konstrukcji, które zostało zignorowane na wczesnym etapie projektowania.

Dlatego doświadczeni wykonawcy EPC zwracają szczególną uwagę na obliczenia inżynieryjne jeszcze przed rozpoczęciem montażu.

Ocena nośności konstrukcji dachu

Przed wyborem jakiegokolwiek systemu regałów fotowoltaicznych z balastem należy dokładnie ocenić nośność konstrukcyjną dachu.

W przeciwieństwie do systemów penetrujących, które przenoszą obciążenia bezpośrednio na konstrukcyjne punkty kotwiczenia, systemy balastowe rozkładają ciężar na powierzchni dachu. Stwarza to różne charakterystyki obciążenia, które wymagają szczegółowej analizy.

Typowe rozważania dotyczące obciążenia dachu obejmują:

• Obciążenie własne konstrukcji montażowej
• Masa modułu słonecznego
• Masa bloku balastowego betonowego
• Tymczasowe obciążenie konserwacyjne
• Obciążenie dynamiczne wywołane wiatrem
• Wpływ akumulacji wód opadowych

W projektach modernizacyjnych dokumentacja konstrukcyjna jest czasami niekompletna lub nieaktualna. Starsze budynki przemysłowe mogły zostać poddane renowacji, która zmieniła pierwotne warunki obciążenia.

Z tego powodu zespoły EPC często przeprowadzają:

• Inspekcje konstrukcji na miejscu
• Próbkowanie rdzenia
• Weryfikacja grubości stali
• Badanie wytrzymałości betonu
• Ocena ugięcia dachu

Częstym błędem w projektach niskobudżetowych jest traktowanie obliczeń obciążenia dachu jako przybliżonego szacunku, a nie prawdziwego zadania inżynierskiego. Może to stać się niebezpieczne w przypadku instalacji na dużą skalę, w których na dachu rozmieszczone są setki ton balastu.

Analiza obciążenia wiatrem i wyporu

Unoszenie się wiatru jest jednym z najważniejszych wyzwań inżynieryjnych w przypadku niepenetrujących dachowych systemów fotowoltaicznych.

Panel słoneczny zasadniczo zachowuje się jak duża powierzchnia aerodynamiczna wystawiona na działanie ciśnienia zewnętrznego. Kiedy wiatr przemieszcza się po modułach dachowych, siły wyporu mogą stać się zaskakująco duże, szczególnie w pobliżu krawędzi i narożników dachu.

Dlatego właśnie projekt nowoczesnego systemu mocowania balastu słonecznego na płaskim dachu skupia się głównie na optymalizacji aerodynamicznej.

Profesjonalna analiza obciążenia wiatrem zazwyczaj uwzględnia:

• Regionalne dane dotyczące prędkości wiatru
• Wysokość budynku
• Kategoria narażenia terenu
• Strefy krawędziowe dachu
• Wysokość ściany parapetowej
• Kąt pochylenia modułu
• Odstępy między tablicami

W regionach o silnym wietrze wymagania dotyczące balastu mogą drastycznie wzrosnąć, jeśli właściwości aerodynamiczne są słabe.

Na przykład słabo zoptymalizowana konstrukcja pochylona pod kątem 15° może wymagać znacznie więcej balastu niż niskoprofilowa konstrukcja aerodynamiczna ze zintegrowanymi owiewkami.

Wpływa to bezpośrednio na:

• Ciśnienie obciążenia dachu
• Koszt transportu
• Praca instalacyjna
• Ekonomika projektu

Nowoczesne systemy klasy inżynieryjnej próbują zmniejszyć zapotrzebowanie na balast poprzez zarządzanie przepływem powietrza, a nie po prostu zwiększanie ciężaru.

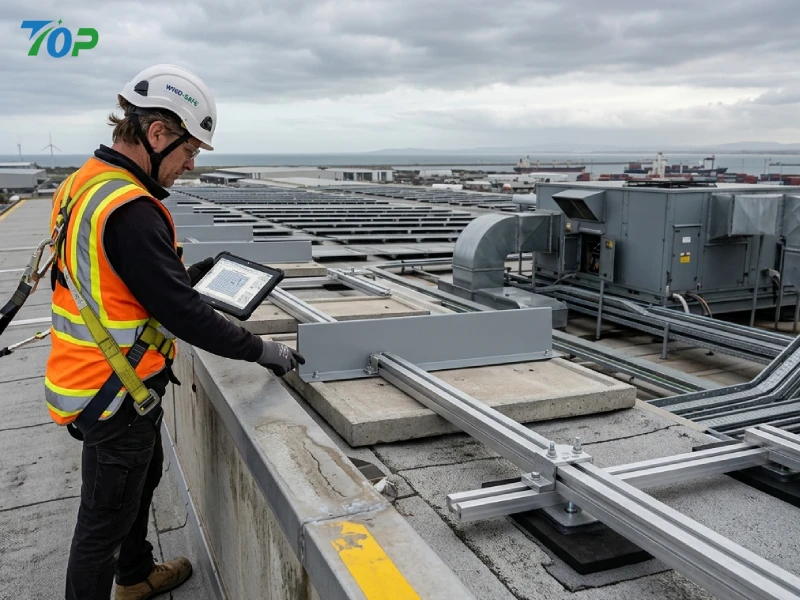

Dlaczego strefy krawędzi dachu wymagają szczególnej uwagi

Nie na wszystkich obszarach dachowych występuje takie samo ciśnienie wiatru.

Narożniki dachów i strefy obwodowe są narażone na większe siły wyporu, ponieważ przepływ powietrza przyspiesza wokół krawędzi budynku. Obszary te często wymagają:

• Dodatkowy balast
• Niższe kąty pochylenia
• Wzmocnione deflektory
• Zmniejszone odstępy między rzędami

Ignorowanie zbrojenia strefy brzegowej jest jednym z najczęstszych błędów projektowych spotykanych w niedoświadczonych projektach fotowoltaicznych na dachach.

W regionach przybrzeżnych narażonych na tajfuny awarie w strefach brzegowych mogą powodować kaskadowe uszkodzenia strukturalne w całym szeregu.

Strategia optymalizacji balastu

Wiele osób zakłada, że ​​systemy balastowe po prostu „dokładają bloki betonowe, aż konstrukcja będzie stabilna”. W rzeczywistości profesjonalna optymalizacja balastu jest znacznie bardziej wyrafinowana.

Nadmierny balast stwarza kilka problemów:

• Większe obciążenie dachu
• Zwiększone koszty logistyki
• Dłuższy czas instalacji
• Trudniejsza obsługa na dachu
• Wyższy koszt wzmocnienia konstrukcji

Dobrze zaprojektowany system mocowania balastowego ma na celu osiągnięcie stabilności przy minimalnej niezbędnej masie balastowej.

Zwykle osiąga się to poprzez:

• Aerodynamiczne tylne deflektory
• Dolne kąty pochylenia modułu
• Ulepszona kontrola przepływu powietrza
• Zoptymalizowany odstęp między rzędami
• Lepsza geometria konstrukcyjna

W ostatnich latach systemy o niskim nachyleniu wschód-zachód stają się coraz bardziej popularne, ponieważ często zmniejszają wymagania dotyczące balastu, poprawiając jednocześnie wykorzystanie przestrzeni na dachu.

Planowanie drenażu i przepływu wody

Planowanie drenażu jest czasami niedoceniane podczas projektowania instalacji fotowoltaicznej na dachu.

Źle umiejscowiona konstrukcja montażowa może utrudniać przepływ wody i tworzyć obszary kałuż na płaskich dachach.

Z biegiem czasu stojąca woda może przyspieszyć:

• Starzenie się membrany
• Wyciek dachu
• Korozja
• Pogorszenie struktury

Profesjonalne układy fotowoltaiczne na dachach zapewniają zatem prawidłowe ścieżki drenażowe pomiędzy rzędami montażowymi.

Do ważnych kwestii związanych z drenażem należą:

• Kierunek nachylenia dachu
• Lokalizacja drenażu
• Ścieżki przelewowe
• Drogi dostępu do konserwacji
• Ryzyko gromadzenia się śmieci

W regionach o intensywnych opadach deszczu odstępy od drenażu stają się jeszcze ważniejsze.

Niektórzy wykonawcy EPC przekonali się o tym na własnej skórze po odkryciu zablokowanych systemów odwadniających kilka miesięcy po zakończeniu projektu.

Rozszerzalność cieplna i długoterminowa stabilność strukturalna

Komercyjne dachowe systemy fotowoltaiczne podlegają ciągłym cyklom cieplnym przez cały okres użytkowania.

Konstrukcje metalowe rozszerzają się podczas ekspozycji na ciepło w ciągu dnia i kurczą się w chłodniejszych warunkach nocnych. W ciągu 20–25 lat ten powtarzalny ruch może powodować naprężenia zmęczeniowe w punktach połączeń.

Aluminium AL6005-T5 zapewnia dobrą stabilność strukturalną, ale nadal istotne jest odpowiednie zarządzanie rozszerzalnością.

Profesjonalne projekty zazwyczaj obejmują:

• Luki ekspansji
• Przesuwne połączenia szynowe
• Kontrolowany moment dokręcania
• Elastyczne struktury połączeń

Jeśli ruch termiczny zostanie zignorowany, długoterminowe problemy mogą obejmować:

• Poluzowanie mocowania
• Deformacja szyny
• Pękanie naprężeniowe
• Przesunięcie zacisku modułu

Problemy te zwykle rozwijają się stopniowo, a nie natychmiast, dlatego doświadczenie inżyniera ma tak duże znaczenie przy projektowaniu dachowych konstrukcji fotowoltaicznych.

Bezpieczeństwo przeciwpożarowe i zarządzanie kablami

W miarę ciągłego zwiększania się mocy fotowoltaicznej instalacji fotowoltaicznych na dachach, w wielu krajach standardy bezpieczeństwa przeciwpożarowego stają się coraz bardziej rygorystyczne.

Nowoczesne systemy regałów fotowoltaicznych balastowych muszą uwzględniać:

• Korytarze przeciwpożarowe
• Bezpieczeństwo prowadzenia kabli
• Ciągłość uziemienia
• Awaryjny dostęp konserwacyjny

Złe zarządzanie kablami pozostaje zaskakująco powszechne w przypadku niskiej jakości instalacji na dachu.

Luźne prowadzenie kabli może ostatecznie spowodować:

• Uszkodzenia UV
• Zużycie izolacji
• Ekspozycja na wodę
• Awaria złącza

Profesjonalni instalatorzy EPC zazwyczaj integrują korytka kablowe, zaciski odporne na promieniowanie UV i podwyższone ścieżki prowadzące w samym systemie montażowym.

Wyzwania związane z silnym wiatrem i dachami przybrzeżnymi: jak inżynieryjne systemy balastowe zmniejszają ryzyko

Nie wszystkie środowiska fotowoltaiczne na dachach są równie wymagające.

Regiony przybrzeżne i rynki podatne na tajfuny kładą znacznie większy nacisk na dachowe systemy fotowoltaiczne niż śródlądowe obszary o słabym wietrze. W tych projektach szczególnie ważna staje się jakość inżynieryjna konstrukcji montażowej.

W tym miejscu duże różnice między tanimi dostawcami elementów montażowych a producentami zajmującymi się inżynierią stają się bardzo oczywiste.

Dlaczego odporność na wiatr jest tak ważna w przypadku fotowoltaiki na dachu

Naziemne systemy fotowoltaiczne przenoszą obciążenie bezpośrednio na głębokie fundamenty. Systemy dachowe działają inaczej.

Na płaskim dachu panel fotowoltaiczny jest w pełni wystawiony na działanie zewnętrznego przepływu powietrza, a stabilność zapewnia przede wszystkim ciężar balastu i kontrola aerodynamiki.

Przy silnym wietrze ciśnienie wyporu może gwałtownie wzrosnąć.

Tajfuny stwarzają dodatkowe wyzwania, ponieważ kierunek wiatru zmienia się dynamicznie. Oznacza to, że macierze dachowe mogą doświadczać:

• Podwyższenie podciśnienia
• Turbulentne obciążenie boczne
• Zmęczenie wibracjami
• Nierówny rozkład ciśnienia

Jeśli w projekcie konstrukcyjnym brakuje optymalizacji aerodynamicznej, wymagania dotyczące balastu stają się nadmiernie wysokie.

Aerodynamiczna konstrukcja deflektora wiatru

Nowoczesne niepenetrujące systemy montażu fotowoltaicznego na dachu często wykorzystują tylne owiewki, aby poprawić przepływ powietrza.

Zastosowanie tych deflektorów nie jest jedynie kosmetyczne. Ich zadaniem jest ograniczenie turbulentnego przepływu powietrza pod modułami.

Bez odpowiedniej kontroli przepływu powietrza wiatr może generować silne działanie ssące pod panelami słonecznymi, drastycznie zwiększając siły unoszące.

Dobrze zaprojektowane deflektory pomagają:

• Zmniejsz tylne turbulencje
• Niższe ciśnienie podnoszenia
• Zmniejsz zapotrzebowanie na balast
• Popraw stabilność strukturalną

W niektórych badaniach inżynieryjnych optymalizacja aerodynamiczna zmniejszyła wymagania dotyczące balastu o ponad 20%, chociaż rzeczywiste wyniki różnią się w zależności od warunków projektu.

Trendy w projektowaniu o niskim kącie nachylenia

Wiele starszych systemów fotowoltaicznych na dachach wykorzystywało stosunkowo duże kąty nachylenia, aby zmaksymalizować wytwarzanie energii.

Obecnie zmieniają się priorytety w zakresie projektowania dachów komercyjnych.

W przypadku wielu dachów przemysłowych wykonawcy EPC preferują obecnie:

• Niższe kąty pochylenia
• Większa gęstość modułów
• Zmniejszona ekspozycja na wiatr
• Niższy ciężar balastowy

Trend ten jest szczególnie widoczny w dachowych układach fotowoltaicznych wschód-zachód.

Chociaż systemy o niskim nachyleniu mogą nieznacznie zmniejszyć szczytową wydajność wytwarzania na moduł, często poprawiają całkowitą produkcję energii na dachu, umożliwiając większą gęstość instalacji.

W projektach komercyjnych całkowity zwrot z inwestycji na dachu jest zwykle ważniejszy niż teoretyczna wydajność na poziomie modułu.

Odporność na korozję w środowiskach przybrzeżnych

Projekty przybrzeżne stwarzają kolejne poważne wyzwanie: korozję.

Powietrze zawierające sól przyspiesza degradację materiału, szczególnie w przypadku metalowych elementów złącznych i słabo chronionych elementów stalowych.

Właśnie dlatego w wysokiej jakości dachowych systemach fotowoltaicznych powszechnie stosuje się:

• Szyny aluminiowe AL6005-T5
• Sprzęt ze stali nierdzewnej SUS304
• Anodowana obróbka powierzchni
• Powłoki odporne na korozję

Łączniki niskiej jakości mogą początkowo wydawać się akceptowalne podczas instalacji, ale niszczą się znacznie szybciej w wilgotnych warunkach zasolonych.

Gdy wokół punktów połączeń rozwinie się korozja, długoterminowa niezawodność konstrukcji szybko maleje.

Rzeczywiste środki inżynieryjne stosowane w projektach dachowych charakteryzujących się silnym wiatrem

Doświadczeni wykonawcy EPC zazwyczaj stosują wiele strategii inżynieryjnych jednocześnie, zamiast polegać wyłącznie na balastowaniu.

Typowe podejścia do wzmacniania obejmują:

• Ulepszony balast obwodowy
• Dodatkowe owiewki
• Zmniejszony kąt pochylenia modułu
• Zoptymalizowany odstęp między rzędami
• Wzmocnione połączenia kolejowe
• Ulepszone usztywnienie konstrukcyjne

W niektórych projektach przybrzeżnych inżynierowie dzielą również panele dachowe na oddzielne strefy aerodynamiczne, aby lepiej zarządzać rozkładem ciśnienia.

Ten rodzaj optymalizacji inżynieryjnej specyficznej dla projektu staje się coraz ważniejszy w miarę ciągłego zwiększania się komercyjnych dachowych systemów fotowoltaicznych.

Układ balastowy wschód-zachód a południowy: który projekt jest lepszy?

Wybór prawidłowego układu układu ma duży wpływ na wydajność dachu, zapotrzebowanie na balast, gęstość instalacji i ekonomikę projektu.

W przypadku dachów komercyjnych dwa najczęstsze podejścia to:

• Systemy uchylne skierowane na południe
• Systemy niskiego pochylenia wschód-zachód

Żadne podejście nie jest uniwersalnie lepsze. Najlepsze rozwiązanie zależy od priorytetów projektu i warunków na dachu.

Zalety układu od strony południowej

Panele skierowane na południe tradycyjnie zdominowały komercyjne projekty fotowoltaiczne na dachach, ponieważ maksymalizują ekspozycję słoneczną w godzinach szczytu nasłonecznienia.

Zalety obejmują:

• Wyższa moc wyjściowa generacji szczytowej
• Dobre wyniki w produkcji zimowej
• Znajomość standardów projektowania inżynierskiego
• Proste planowanie elektryczne

Jednakże systemy skierowane na południe zazwyczaj wymagają:

• Większy odstęp między rzędami
• Wyższe kąty pochylenia
• Większy ciężar balastowy
• Większa ekspozycja na wiatr

Ograniczenia te stają się bardziej zauważalne w przypadku dachów komercyjnych o ograniczonej przestrzeni.

Zalety układu balastowego wschód-zachód

Systemy wschód-zachód stają się coraz bardziej popularne w przypadku dużych dachów komercyjnych i przemysłowych.

Ten układ ustawia moduły tyłem do siebie pod stosunkowo niewielkim kątem nachylenia.

Konstrukcja ma kilka ważnych zalet:

• Większe wykorzystanie dachu
• Zmniejszone zacienienie między rzędami
• Niższe wymagania dotyczące balastu
• Poprawione zachowanie aerodynamiczne
• Bardziej zrównoważona dzienna moc wyjściowa

Ponieważ odstępy między rzędami można znacznie zmniejszyć, całkowita moc zainstalowana na dachu często wzrasta.

W przypadku centrów logistycznych i dachów fabryk może to znacznie poprawić ogólną ekonomikę projektu.

Rozważania dotyczące zwrotu z inwestycji w dach komercyjny

W projektach naziemnych instalacji fotowoltaicznych na skalę przemysłową często głównym celem jest maksymalizacja wydajności poszczególnych modułów.

Dachy komercyjne działają inaczej.

Większość projektów dachowych C&I jest ograniczona dostępną powierzchnią dachu, a nie dostępnością modułów.

Z tego powodu wykonawcy EPC coraz częściej oceniają:

• Całkowita generacja na dachu
• Gęstość instalacji
• Efektywność obciążenia strukturalnego
• Dopasowanie zużycia własnego
• Okres zwrotu projektu

Systemy wschód-zachód często dobrze radzą sobie w tych kategoriach, zwłaszcza w przypadku profili dziennego zużycia energii elektrycznej w przemyśle.

Który układ jest dziś bardziej powszechny?

Obecne trendy rynkowe wskazują na rosnące zastosowanie systemów montażu balastowego typu wschód-zachód na dużych dachach komercyjnych.

Jest to szczególnie prawdziwe w:

• Dachy magazynów
• Centra dystrybucji
• Duże zakłady produkcyjne
• Płaskie obiekty logistyczne

To powiedziawszy, systemy skierowane na południe nadal są powszechne, gdy:

• Powierzchnia dachu jest wystarczająca
• Priorytetem jest maksymalna produkcja szczytowa
• Odśnieżanie jest ważne
• Lokalne ceny energii elektrycznej faworyzują wytwarzanie energii w południe

Ostatecznie przy profesjonalnym projekcie fotowoltaiki na dachu należy ocenić oba układy na etapie inżynieryjnym, a nie stosować standardowe rozwiązanie do każdego projektu.

Certyfikaty i standardy materiałowe, które powinni zweryfikować nabywcy B2B

W komercyjnych projektach fotowoltaicznych na dachach oczekuje się, że konstrukcja montażowa będzie działać przez ponad 20 lat przy ciągłej ekspozycji na zewnątrz. Jednak wiele decyzji zakupowych nadal jest podejmowanych głównie na podstawie krótkoterminowego porównania cen.

Doświadczeni wykonawcy EPC wiedzą, że takie podejście może później stać się kosztowne.

Jakość materiałów, spójność produkcji i standardy certyfikacji mają bezpośredni wpływ na:

• Niezawodność konstrukcyjna
• Wydajność instalacji
• Długotrwała odporność na korozję
• Częstotliwość konserwacji
• Ryzyko gwarancyjne projektu

Z tego powodu nabywcy zorientowani na inżynierię zwykle oceniają znacznie więcej niż podstawowa cena ofertowa.

Dlaczego jakość materiału bezpośrednio wpływa na koszt cyklu życia

System montażu fotowoltaicznego na dachu działa w sposób ciągły pod wpływem promieni UV, cykli termicznych, wody deszczowej, wibracji wiatru i zanieczyszczenia środowiska.

Materiały gorszej jakości mogą nadal przechodzić krótkotrwałe kontrole instalacji, a z czasem ulegają powolnej degradacji.

Typowe długoterminowe problemy powodowane przez komponenty niskiej jakości obejmują:

• Korozja elementów złącznych
• Deformacja szyny
• Pęknięcie zacisku
• Rozluźnienie połączenia
• Korozja galwaniczna
• Przedwczesne zmęczenie konstrukcji

Gdy na dachu zacznie się korozja, konserwacja staje się znacznie bardziej skomplikowana, ponieważ sam dostęp do dachu wiąże się z kosztami pracy i bezpieczeństwa.

Właśnie dlatego komercyjne projekty dachowe coraz częściej traktują priorytetowo wartość w cyklu życia, a nie tylko początkowe oszczędności w zakresie zakupów.

Zalety stopu aluminium AL6005-T5

Stop aluminium AL6005-T5 jest szeroko stosowany w inżynieryjnych systemach mocowania balastowego do instalacji fotowoltaicznych, ponieważ zapewnia silną równowagę pomiędzy wydajnością konstrukcyjną a niską wagą.

W porównaniu z konwencjonalnymi konstrukcjami ze stali węglowej aluminium zapewnia szereg korzyści w przypadku instalacji na dachu.

• Niższa masa transportowa
• Łatwiejsza obsługa na dachu
• Silna odporność na korozję
• Dobra wytrzymałość mechaniczna
• Długa trwałość na zewnątrz

W przypadku instalatorów lżejsze elementy konstrukcyjne przyspieszają również montaż i zmniejszają zmęczenie pracowników podczas instalacji na dachu.

Kolejną ważną zaletą jest odporność na korozję. Aluminium w naturalny sposób tworzy warstwę ochronną tlenku, pomagając poprawić długoterminową stabilność na zewnątrz w wilgotnym środowisku.

Staje się to szczególnie cenne w przybrzeżnych projektach przemysłowych, gdzie narażenie na korozję jest znacznie bardziej agresywne.

Dlaczego łączniki ze stali nierdzewnej SUS304 mają znaczenie

Elementy złączne należą do najmniejszych elementów dachowego układu fotowoltaicznego, ale są też jednymi z najważniejszych.

Śruby niskiej jakości mogą początkowo wyglądać identycznie podczas montażu, jednak ich długoterminowe działanie może znacznie się różnić.

Powszechnie preferowany jest sprzęt ze stali nierdzewnej SUS304, ponieważ zapewnia:

• Doskonałe działanie antykorozyjne
• Wysoka trwałość na zewnątrz
• Stabilna wytrzymałość mechaniczna
• Zmniejszone ryzyko konserwacji

W komercyjnych projektach dachowych niezawodność połączeń ma ogromne znaczenie, ponieważ wibracje, rozszerzalność cieplna i obciążenie wiatrem stale obciążają punkty mocowania.

Jeśli elementy złączne z biegiem czasu korodują lub poluzowują się, stabilność konstrukcji stopniowo się zmniejsza.

W przypadku instalacji przybrzeżnych w niektórych projektach można nawet zastosować materiały o wyższej odporności na korozję, w zależności od warunków narażenia środowiskowego.

Kluczowe certyfikaty dla międzynarodowych komercyjnych projektów fotowoltaicznych

Globalni wykonawcy i dystrybutorzy EPC coraz częściej wymagają uznawanych na całym świecie certyfikatów przed zatwierdzeniem dostawców systemów montażowych.

Certyfikaty te pomagają zweryfikować:

• Kontrola jakości produkcji
• Konsystencja materiału
• Normy bezpieczeństwa konstrukcji
• Testowanie zgodności
• Systemy identyfikowalności

Typowe certyfikaty wymagane w międzynarodowych projektach fotowoltaicznych obejmują:

• Certyfikat TÜV
• Zarządzanie jakością ISO9001
• Testowanie materiałów SGS
• Zgodność CE

Dla wielu firm EPC przegląd certyfikacji jest obecnie standardową częścią procedur kwalifikacji dostawców.

W dużych projektach komercyjnych jakość dokumentacji może wpływać na decyzje dotyczące zamówień niemal w takim samym stopniu jak cena.

Dlaczego identyfikowalność produkcji staje się coraz ważniejsza

Ponieważ projekty fotowoltaiczne na dachach stają się coraz większe i bardziej wymagające technicznie, kupujący coraz częściej chcą identyfikowalności produkcji.

Obejmuje to:

• Zapisy partii materiałów
• Kontrola jakości wytłaczania
• Dokumentacja obróbki powierzchni
• Raporty z testów mechanicznych
• Weryfikacja źródła elementów złącznych

Profesjonalni producenci zazwyczaj stosują rygorystyczne systemy kontroli jakości podczas całej produkcji, zamiast polegać wyłącznie na kontrolach końcowych.

Jest to szczególnie ważne dla dystrybutorów i wykonawców EPC zarządzających rurociągami projektów o mocy wielu MW w wielu krajach.

Typowe błędy w projektach fotowoltaicznych balastowych na dachach płaskich

Komercyjne dachowe systemy fotowoltaiczne znacznie się poprawiły w ciągu ostatniej dekady, ale błędy w montażu nadal często się zdarzają, zwłaszcza w projektach o agresywnie tanich projektach.

Wielu z tych problemów można uniknąć dzięki właściwemu planowaniu inżynieryjnemu.

Ignorowanie ograniczeń obciążenia dachu

Jednym z najpoważniejszych błędów jest niedocenianie ograniczeń obciążenia dachu.

Ponieważ systemy balastowe opierają się na rozłożonym ciężarze, instalatorzy czasami zakładają, że „dach prawdopodobnie sobie z tym poradzi”.

To nie jest profesjonalne podejście inżynierskie.

Ryzyko przeciążenia staje się poważniejsze, gdy:

• Budynki są starsze
• Rysunki konstrukcyjne są niekompletne
• Istnieją poprzednie modyfikacje dachu
• Gromadzenie się wody już występuje

W niektórych projektach modernizacyjnych nadmierne obciążenie balastem wymagało kosztownego wzmocnienia konstrukcji po zakończeniu planowania instalacji.

Nieprawidłowe obliczenia strefy wiatru

Błędy związane z obciążeniem wiatrem pozostają jedną z najczęstszych przyczyn awarii konstrukcji fotowoltaicznych na dachach na całym świecie.

Problemy często pojawiają się, gdy instalatorzy:

• Użyj ogólnych obliczeń balastu
• Zignoruj ​​strefy uniesienia krawędzi dachu
• Niedoceniaj lokalnego narażenia na wiatr
• Nie udało się zoptymalizować konstrukcji aerodynamicznej

W regionach narażonych na tajfuny nawet stosunkowo niewielkie błędy w obliczeniach projektowych mogą spowodować bardzo duże różnice w sile wyporu.

Profesjonalni inżynierowie fotowoltaiki na dachach powinni zawsze wykorzystywać analizę wiatru specyficzną dla projektu, a nie kopiować założenia z poprzednich instalacji.

Blokowanie systemów odwadniających dachy

Niedrożność drenażu to kolejny zaskakująco częsty problem.

Źle zaplanowane układy montażowe mogą zakłócać:

• Ścieżki drenażowe
• Systemy przelewowe
• Drogi dostępu do konserwacji

Może to ostatecznie spowodować gromadzenie się stojącej wody wokół konstrukcji.

Długotrwałe zaleganie może przyspieszyć:

• Starzenie się membrany dachowej
• Rozwój wycieków
• Korozja
• Pogorszenie struktury

Profesjonalne zespoły EPC zazwyczaj sprawdzają zachowanie odwodnienia dachu przed sfinalizowaniem projektu układu.

Używanie elementów złącznych niskiej jakości

Problemy z jakością elementów złącznych zwykle nie pojawiają się natychmiast po montażu.

Zamiast tego, awarie rozwijają się stopniowo przez kilka lat poprzez:

• Korozja
• Cykl termiczny
• Wibracje wiatru
• Ekspozycja na wilgoć

Gorszy sprzęt może początkowo nieznacznie obniżyć koszty zakupu, ale długoterminowe wydatki na konserwację mogą szybko przekroczyć te oszczędności.

W przypadku dachowych systemów fotowoltaicznych klasy inżynieryjnej jakość elementów złącznych nigdy nie powinna być traktowana jako kwestia drugorzędna.

Złe planowanie zarządzania kablami

Jakość zarządzania kablami silnie wpływa na długoterminową niezawodność dachu.

Złe poprowadzenie może narazić kable na:

• Stojąca woda
• Promieniowanie UV
• Ścieranie mechaniczne
• Ostre metalowe krawędzie
• Ingerencja zwierząt

Profesjonalne instalacje zazwyczaj integrują:

• Podwyższone prowadzenie kabli
• Klipsy odporne na promieniowanie UV
• Dedykowane korytka kablowe
• Wyczyść ścieżki dostępu do konserwacji

Dobrze zorganizowane zarządzanie kablami na dachu poprawia również efektywność przyszłych inspekcji.

Jak wykonawcy EPC mogą obniżyć koszty projektu dzięki zoptymalizowanemu projektowi mocowania balastu

Obniżenie kosztów projektu nie zawsze oznacza zakup najtańszego systemu montażowego.

W komercyjnych instalacjach fotowoltaicznych montowanych na dachach optymalizacja inżynieryjna często zapewnia większe długoterminowe oszczędności niż niskie ceny początkowe.

Skrócenie czasu instalacji na MW

Szybkość instalacji bezpośrednio wpływa na rentowność EPC.

Dobrze zaprojektowany system montażu balastów fotowoltaicznych na płaskim dachu może zredukować:

• Prace przygotowawcze dachu
• Złożoność instalacji
• Wodoodporne procedury leczenia
• Wymagania pracy

Wstępnie zmontowane elementy konstrukcyjne również poprawiają efektywność wdrażania, szczególnie w przypadku dużych projektów dachowych magazynów.

W przypadku instalacji komercyjnych o mocy wielu MW nawet niewielka poprawa wydajności instalacji może spowodować znaczące oszczędności pracy.

Niższe koszty naprawy hydroizolacji

Spory dotyczące nieszczelności dachu są kosztowne nie tylko finansowo, ale także operacyjnie.

Posprzedażowe rozwiązywanie problemów z wodoodpornością może obejmować:

• Dodatkowe inspekcje na miejscu
• Naprawa membrany dachowej
• Przerwa w działaniu
• Uszkodzenie relacji z klientem

Niepenetrujące systemy balastowe pomagają znacznie zmniejszyć te długoterminowe zobowiązania.

Uproszczona logistyka i załadunek kontenerów

Nowoczesne projekty fotowoltaiki na dachach w coraz większym stopniu skupiają się na efektywności logistyki.

Zoptymalizowany projekt konstrukcyjny może zmniejszyć:

• Wielkość wysyłki
• Miejsce na śmieci w kontenerze
• Trudność w obsłudze materiału
• Czas sortowania na miejscu

W przypadku globalnych wykonawców EPC zarządzających przesyłkami międzynarodowymi optymalizacja logistyki wpływa bezpośrednio na ogólną kontrolę kosztów projektu.

Standaryzowany spis komponentów

Dystrybutorzy i firmy EPC preferują systemy o wysokiej kompatybilności komponentów, ponieważ ustandaryzowane zapasy zmniejszają złożoność operacyjną.

Stosowanie uniwersalnych zacisków, szyn i akcesoriów konstrukcyjnych w wielu projektach dachowych pomaga uprościć:

• Zarządzanie magazynem
• Magazyn części zamiennych
• Szkolenie instalatora
• Przyszłe wsparcie konserwacyjne

Jest to jeden z powodów, dla których modułowe systemy mocowania balastów stale zyskują popularność w zastosowaniach komercyjnych na dużą skalę.

Jak wybrać niezawodnego producenta balastu do montażu fotowoltaicznego

Nie wszyscy dostawcy systemów fotowoltaicznych działają na tym samym poziomie inżynieryjnym.

Niektórzy producenci konkurują głównie ceną, inni skupiają się na długoterminowej niezawodności konstrukcji i wsparciu projektów EPC.

W przypadku komercyjnych projektów dachowych różnica staje się bardzo istotna.

Ocena możliwości inżynieryjnych

Profesjonalny producent montażu powinien dostarczyć więcej niż tylko podstawowe rysunki produktu.

Możliwości wsparcia inżynieryjnego mogą obejmować:

• Obliczenia obciążenia wiatrem
• Raporty z analizy strukturalnej
• Optymalizacja balastu dostosowana do projektu
• Rysunki układu CAD
• Kompatybilność z BIM-em
• Zalecenia dotyczące planowania odwadniania

Silne wsparcie inżynieryjne często znacznie zmniejsza ryzyko projektu zarówno na etapie projektowania, jak i instalacji.

Ocena jakości produkcji

Spójność produkcji bezpośrednio wpływa na jakość instalacji.

Słaba precyzja wytłaczania lub niedokładne umiejscowienie otworu może spowodować:

• Opóźnienia w instalacji
• Problemy z wyrównaniem
• Problemy z naprężeniem elementów złącznych
• Wymagania dotyczące modyfikacji pola

Profesjonalni producenci zwykle utrzymują:

• Ścisłe tolerancje wytłaczania
• Kontrola obróbki powierzchni
• Weryfikacja jakości elementów złącznych
• Systemy identyfikowalności materiałów

Niezawodność łańcucha dostaw

Niezawodność dostaw ma ogromne znaczenie w komercyjnych instalacjach fotowoltaicznych na dachach.

Harmonogramy budowy są często ściśle skoordynowane z:

• Dostawa modułu
• Instalacja falownika
• Podwykonawcy elektryczni
• Okna dachowe

Opóźniona dostawa konstrukcji montażowej może mieć wpływ na cały harmonogram EPC.

Z tego powodu wielu międzynarodowych nabywców ocenia obecnie:

• Zdolność produkcyjna
• Stabilność czasu realizacji
• Eksportuj doświadczenie
• Standardy opakowań
• Optymalizacja załadunku kontenerów

Dlaczego wykonawcy EPC wolą dostawców kompleksowych?

Zarządzanie oddzielnymi firmami inżynieryjnymi, producentami i dostawcami usług logistycznych zwiększa złożoność komunikacji.

Kompleksowi dostawcy rozwiązań do montażu paneli słonecznych pomagają uprościć:

• Komunikacja techniczna
• Rewizje inżynieryjne
• Koordynacja zakupów
• Zarządzanie wysyłką
• Wsparcie posprzedażowe

W przypadku szybko rozwijających się komercyjnych projektów dachowych zintegrowane wsparcie może znacznie poprawić wydajność realizacji.

Dlaczego globalni wykonawcy EPC wybierają systemy montażu fotowoltaicznego TopFence

Ponieważ projekty fotowoltaiki na dachach stają się coraz większe i bardziej wymagające technicznie, wykonawcy EPC coraz częściej preferują dostawców, którzy łączą możliwości inżynieryjne ze stabilną jakością produkcji.

TopFence koncentruje się na komercyjnych i przemysłowych systemach montażu fotowoltaicznego zaprojektowanych z myślą o rzeczywistych warunkach instalacji, a nie o czysto teoretycznych modelach konstrukcyjnych.

Rozwój produktu zorientowany na inżynierię

Nowoczesne projekty dachowe wymagają czegoś więcej niż standardowe elementy montażowe.

Systemy mocowania balastowego TopFence zostały opracowane z naciskiem na:

• Wydajność instalacji
• Optymalizacja odporności na wiatr
• Wodoodporne zabezpieczenie dachu
• Stabilność strukturalna
• Długoterminowa trwałość na zewnątrz

Firma stale optymalizuje właściwości aerodynamiczne, aby pomóc zmniejszyć niepotrzebne zapotrzebowanie na balast, zachowując jednocześnie bezpieczeństwo projektu.

Wysokiej jakości standardy materiałowe

Systemy TopFence powszechnie wykorzystują:

• Stop aluminium AL6005-T5
• Łączniki ze stali nierdzewnej SUS304
• Obróbka powierzchni odporna na korozję
• Rygorystyczne procedury kontroli jakości

Te standardy materiałowe pomagają poprawić długoterminową niezawodność w wymagających środowiskach dachowych, w tym w przybrzeżnych regionach przemysłowych.

Indywidualne wsparcie w zakresie inżynierii strukturalnej

Komercyjne projekty dachowe rzadko spełniają identyczne warunki.

TopFence zapewnia pomoc inżynieryjną zorientowaną na projekt, obejmującą:

• Analiza optymalizacji balastu
• Obliczenia obciążenia wiatrem
• Układy konstrukcyjne CAD
• Planowanie załadunku kontenerów
• Zalecenia dotyczące instalacji

Wsparcie to pomaga wykonawcom EPC poprawić wydajność projektu, jednocześnie zmniejszając niepewność dotyczącą instalacji.

Globalne możliwości dostaw dla EPC i dystrybutorów

Dla dystrybutorów i dużych wykonawców EPC stabilność dostaw ma ogromne znaczenie.

TopFence obsługuje:

• Masowe zamówienia komercyjne
• Współpraca OEM/ODM
• Międzynarodowa dostawa projektów
• Zoptymalizowane rozwiązania w zakresie opakowań
• Wsparcie w zakresie wdrażania na dachach na dużą skalę

W miarę globalnej ekspansji komercyjnych systemów fotowoltaicznych na dachy, rozwiązania montażowe ukierunkowane na inżynierię stają się coraz ważniejsze dla długoterminowego sukcesu projektu.

Często zadawane pytania — Systemy mocowania balastów słonecznych na dachach płaskich

Pytanie 1. Czy panele fotowoltaiczne można zamontować na płaskim dachu bez wiercenia?

Tak. System mocowania balastu fotowoltaicznego na płaskim dachu umożliwia instalację modułów fotowoltaicznych bez penetracji membrany dachowej. W konstrukcji zastosowano balast i stabilność aerodynamiczną zamiast śrub kotwiących.

Pytanie 2. Ile balastu jest zwykle wymagane?

Wymagania dotyczące balastu różnią się w zależności od prędkości wiatru, wysokości budynku, ekspozycji dachu, kąta nachylenia i lokalnych norm technicznych. Dla każdego projektu wymagane są profesjonalne obliczenia konstrukcyjne, ponieważ warunki na dachu znacznie się od siebie różnią.

Pytanie 3. Czy systemy mocowania balastów są bezpieczne w regionach, w których występują tajfuny?

Systemy balastowe klasy inżynieryjnej mogą bezpiecznie działać w regionach o silnym wietrze, jeśli są prawidłowo zaprojektowane. Optymalizacja tunelu aerodynamicznego, deflektory aerodynamiczne, wzmocnienie stref krawędziowych i prawidłowe obliczenia balastu są niezbędne w obszarach narażonych na tajfuny.

Pytanie 4. Czy systemy balastowe uszkodzą membrany dachowe?

Prawidłowo zaprojektowane systemy wykorzystują ochronne podkładki z gumy EPDM, aby zmniejszyć bezpośrednie uszkodzenia spowodowane ciśnieniem i tarciem. W porównaniu z systemami penetrującymi, konstrukcje balastowe generalnie zapewniają znacznie mniejsze ryzyko wodoszczelności.

Jakie typy dachów nadają się do montażu balastowych systemów fotowoltaicznych?

Systemy balastowe są powszechnie stosowane w:

• Betonowe dachy płaskie
• Dachy membranowe TPO
• Dachy PCV
• Dachy EPDM
• Dachy płaskie bitumiczne

Jednakże przed montażem zawsze wymagana jest ocena obciążenia konstrukcji.

Dlaczego układy wschód-zachód stają się coraz bardziej popularne?

Układy wschód-zachód poprawiają wykorzystanie dachu, zmniejszają odstępy między rzędami i często zmniejszają zapotrzebowanie na balast. W przypadku wielu dachów komercyjnych zapewniają lepszą całkowitą gęstość energii i lepszy zwrot z inwestycji w projekt.

Wniosek

Branża komercyjnych instalacji fotowoltaicznych na dachach szybko się rozwija, a wraz z nią zmieniają się oczekiwania dotyczące systemów montażowych.

Obecnie system montażu balastu słonecznego na płaskim dachu nie jest już postrzegany po prostu jako „alternatywa niewymagająca wiercenia”. Stało się kompleksowym rozwiązaniem inżynierskim skupiającym się na:

• Wodoodporne zabezpieczenie dachu
• Wydajność instalacji
• Optymalizacja odporności na wiatr
• Długoterminowa niezawodność konstrukcji
• Redukcja kosztów cyklu życia

Dla wykonawców EPC wybór odpowiedniego systemu regałów fotowoltaicznych na balast może znacznie zmniejszyć ryzyko projektu, poprawiając jednocześnie wydajność budowy i zadowolenie klienta.

Dystrybutorom i właścicielom budynków komercyjnych systemy montażowe klasy inżynieryjnej zapewniają większą, długoterminową stabilność operacyjną i mniejsze narażenie na konserwację w całym cyklu życia projektu fotowoltaicznego.

W miarę rozszerzania się zastosowań fotowoltaiki na dachach w fabrykach, magazynach, centrach logistycznych i obiektach przemysłowych na całym świecie, profesjonalnie zaprojektowane, niepenetrujące systemy montażowe będą odgrywać coraz ważniejszą rolę w komercyjnej infrastrukturze fotowoltaicznej.

Potrzebujesz inżynieryjnego rozwiązania do montażu balastowego do montażu fotowoltaicznego do swojego następnego projektu fotowoltaicznego na dachu?

TopFence zapewnia dostosowane do indywidualnych potrzeb, niepenetrujące rozwiązania do montażu paneli słonecznych na dachu dla globalnych wykonawców EPC, dystrybutorów i komercyjnych deweloperów fotowoltaiki.

Usługi wsparcia obejmują:

• Optymalizacja balastu dostosowana do projektu
• Wsparcie obliczeń obciążenia wiatrem
• Rysunki układu CAD
• Produkcja OEM/ODM
• Optymalizacja załadunku kontenerów
• Globalna koordynacja logistyki
• Konsultacje inżynieryjne techniczne

Niezależnie od tego, czy planujesz instalację fotowoltaiczną na dachu magazynu, projekt fotowoltaiczny w fabryce przemysłowej, czy też komercyjne wdrożenie fotowoltaiki na dużą skalę, wybór niezawodnego partnera inżynieryjnego może znacząco wpłynąć na długoterminową wydajność projektu.
