Aluminiowy zacisk do szyny montażowej panelu słonecznego

Aluminiowy zacisk szynowy do montażu paneli słonecznych Topfencesolar to uniwersalny moduł mocujący do konstrukcji naziemnych. Jest to najlepszy wybór do aktualnej instalacji fotowoltaicznej.

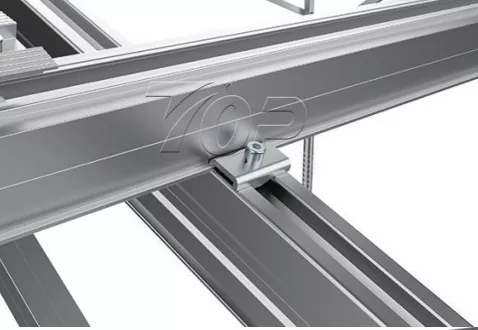

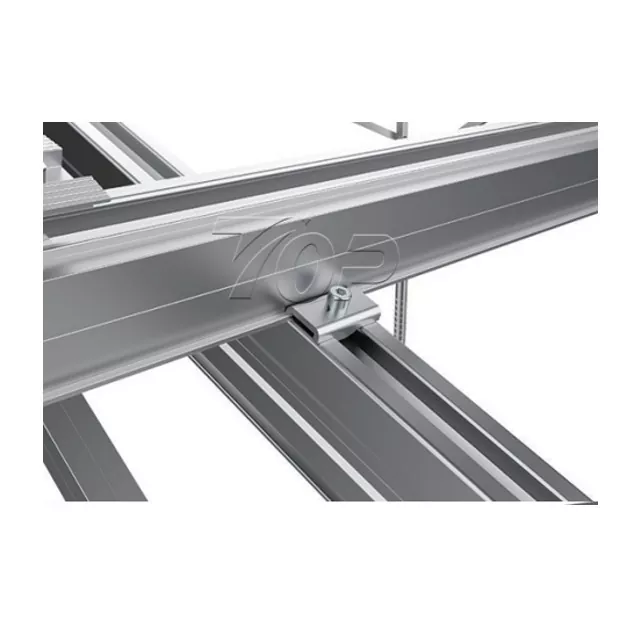

Wysokość jego dwóch boków jest różna, krótszy bok zostanie zaciśnięty na boku szyny, aby przymocować go do długiej belki. Jego głównym zastosowaniem jest mocowanie krawędzi układu paneli słonecznych. Dociska mocno moduły paneli poprzez dociśnięcie ramy panelu, jednocześnie zapobiegając wychyleniu się krawędzi modułu fotowoltaicznego na zewnątrz lub przesunięciu pod wpływem sił zewnętrznych, zapewniając w ten sposób integralność całego układu fotowoltaicznego.

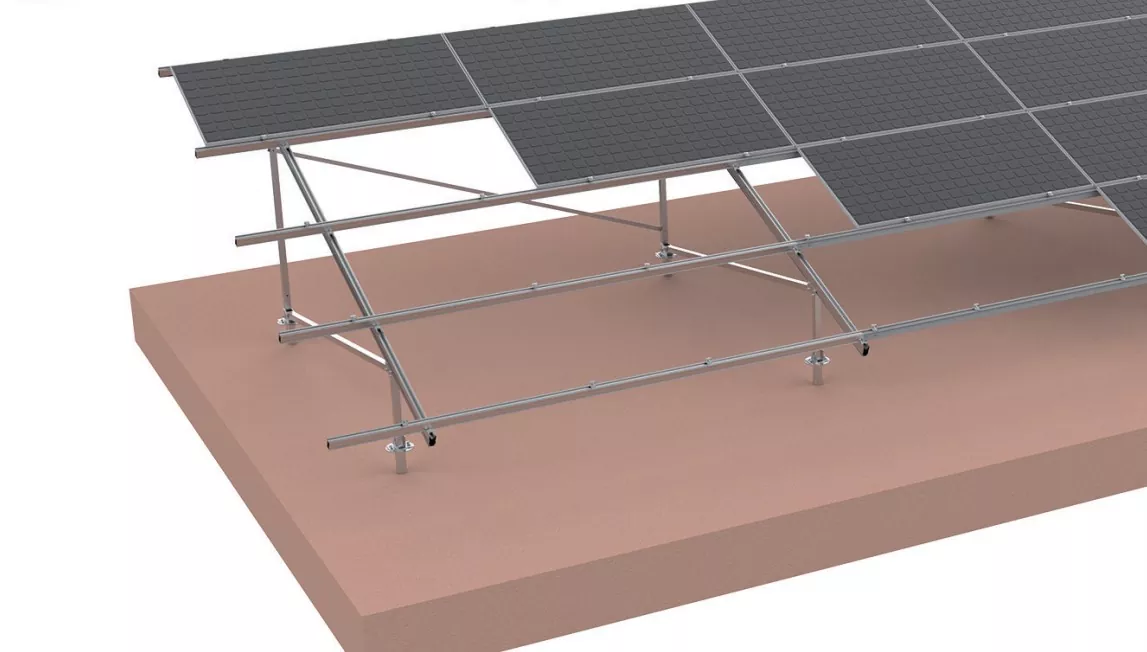

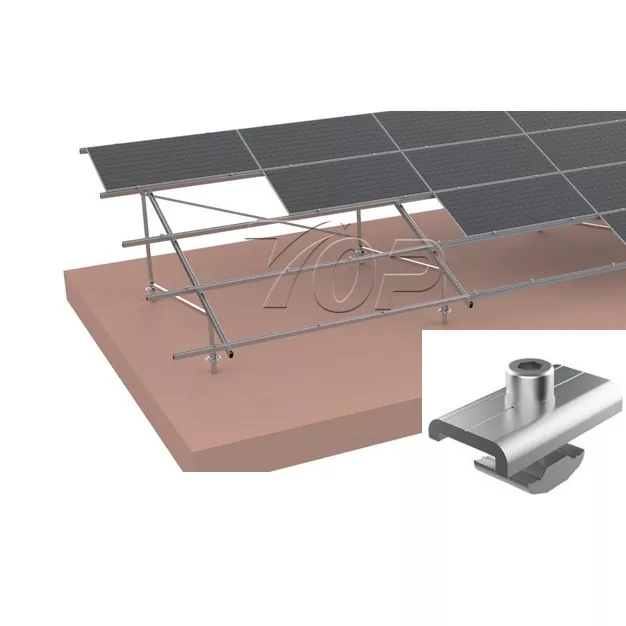

(Proszę zobaczyć poniższy schemat zastosowania uniwersalnych zacisków mocujących moduły z ramą.)

Materiał to Al6005-T5 – stop aluminium ma niską gęstość około 2,7 g/cm3, ale wysoką wytrzymałość. Ma dobrą ciągliwość i można na nim wykonywać różne złożone kształty. Procesy takie jak wytłaczanie i odlewanie.

Zwłaszcza po anodowaniu powierzchnia zacisku do szyny montażowej Solar z łatwością tworzy gęstą warstwę tlenku (Al₂O₃), która jest odporna na korozję powodowaną przez atmosferę, wodę deszczową oraz słabe kwasy i zasady, dzięki czemu nadaje się do długotrwałego stosowania na zewnątrz.

Model: Wstępnie zmontowany

Akcesoria: śruba SUS304/stal ocynkowana

Długość zacisku aluminiowego zacisku szyny montażowej panelu słonecznego: 40 mm (można dostosować)

Obciążenie wiatrem: 60 m/s

Obciążenie śniegiem: 1,4 KN/M2

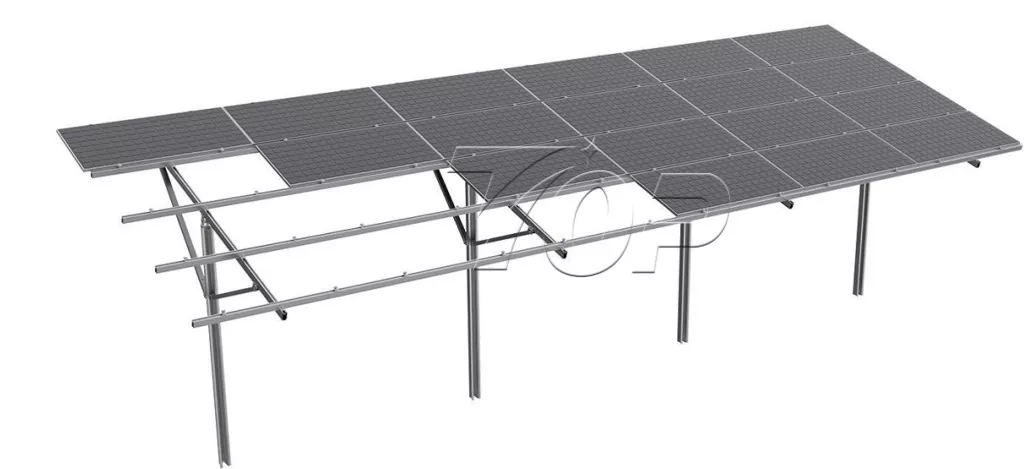

Zastosowanie: Instalacja naziemnych paneli fotowoltaicznych

Orientacja modułu: Odpowiednia zarówno w poziomie, jak i w pionie

Cecha: Ekonomiczna i szybka instalacja

Który Topfencesolar oferuje lepszą obsługę?

Symulacja obliczeń obciążenia: Topfencesolar oferuje profesjonalne obliczenia obciążenia, takie jak obciążenie projektowe w oparciu o zliczanie obciążenia własnego, obliczenia obciążenia wiatrem i obliczenia obciążenia śniegiem. Są to ważne czynniki zapewniające bezpieczeństwo konstrukcji.

Do innych materiałów, takich jak stal ocynkowana ogniowo i materiały cynkowo-aluminiowo-magnezowe.

Będzie to nowy trend w montażu naziemnym.
