Aluminiowy system montażu solarnego na szynie Mini

1. Panele słoneczne

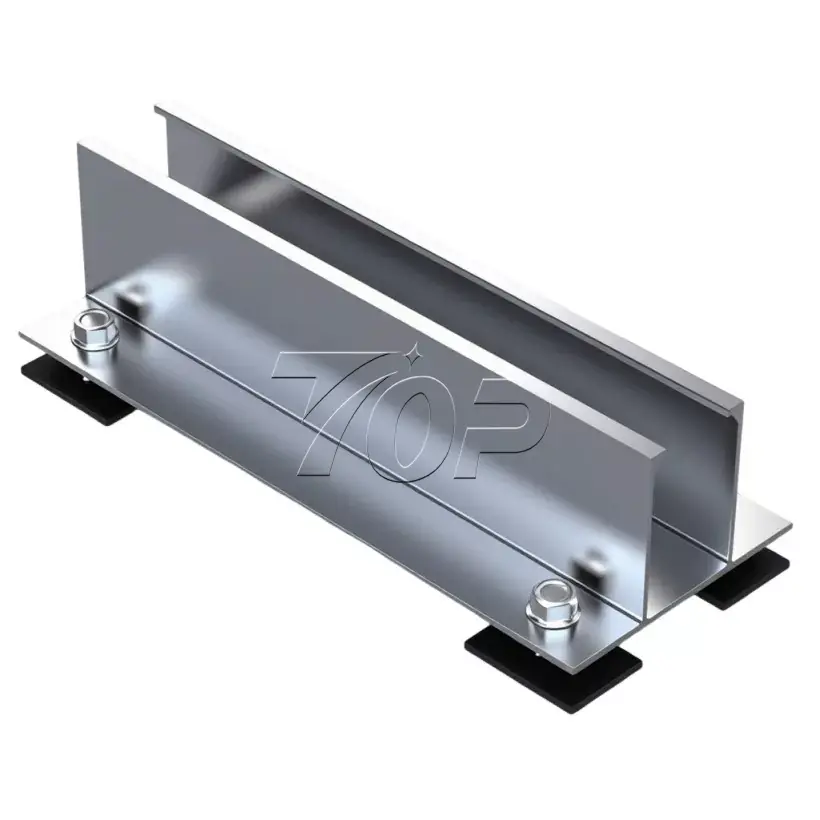

2. Aluminiowe szyny Mini

3. Środkowy zacisk

4. Zacisk końcowy

5. Śruba

6. Wkręt samogwintujący

7. Gumowa podkładka

8. Końcówka uziemiająca

9. Zacisk kablowy

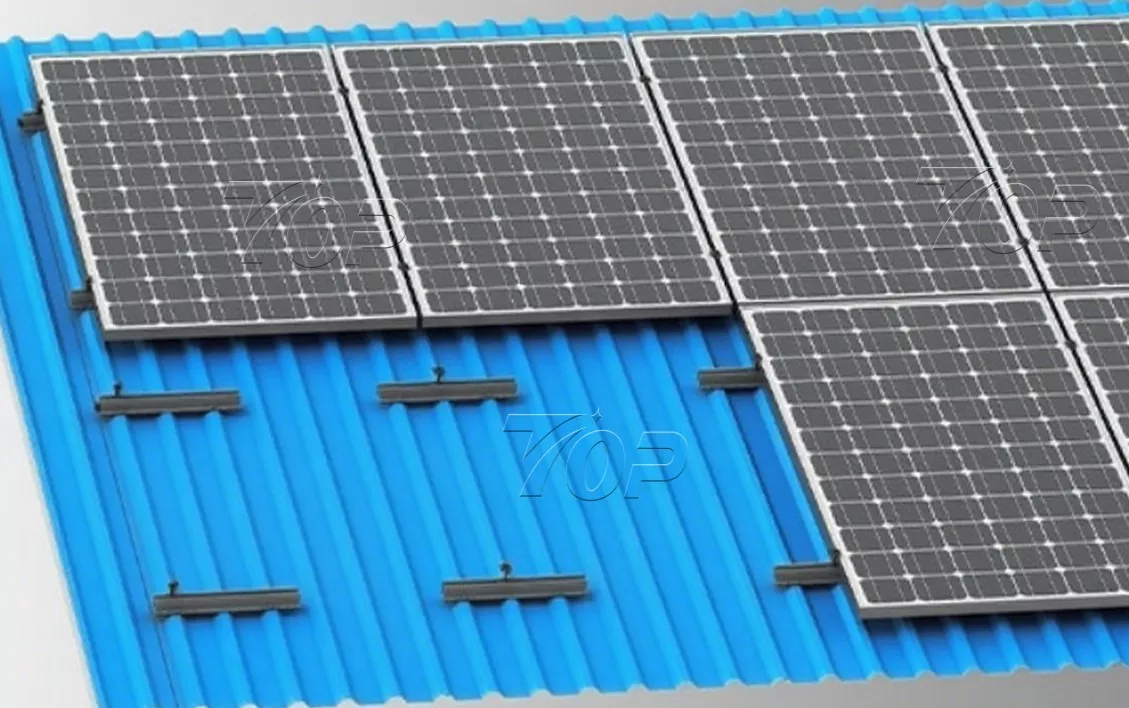

Układ panelu słonecznego na schemacie minikolejki pokazano poniżej.

Szerokość panelu słonecznego wynosi 1134 mm. Długość może wynosić 2278 mm, grubość panelu wynosi 30 mm, 35 mm. (Pasuje również do innych wymiarów paneli słonecznych.) Układ ilości paneli słonecznych można ustawić w oparciu o wielkość dachu w Twojej lokalizacji.

Parametry

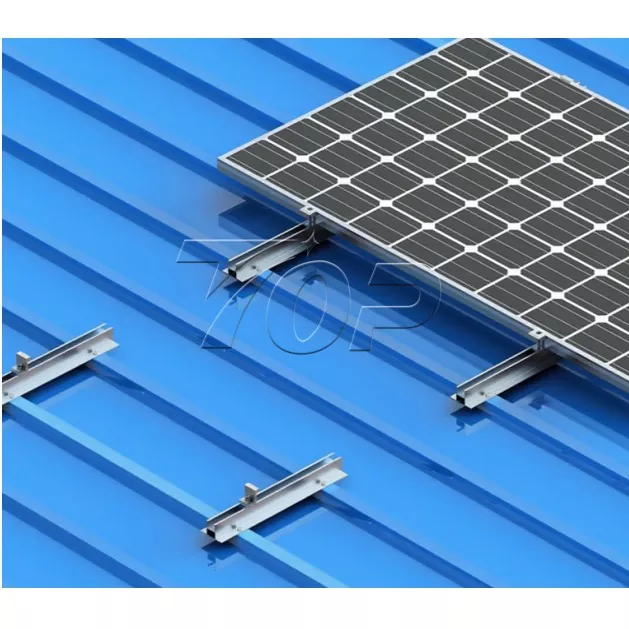

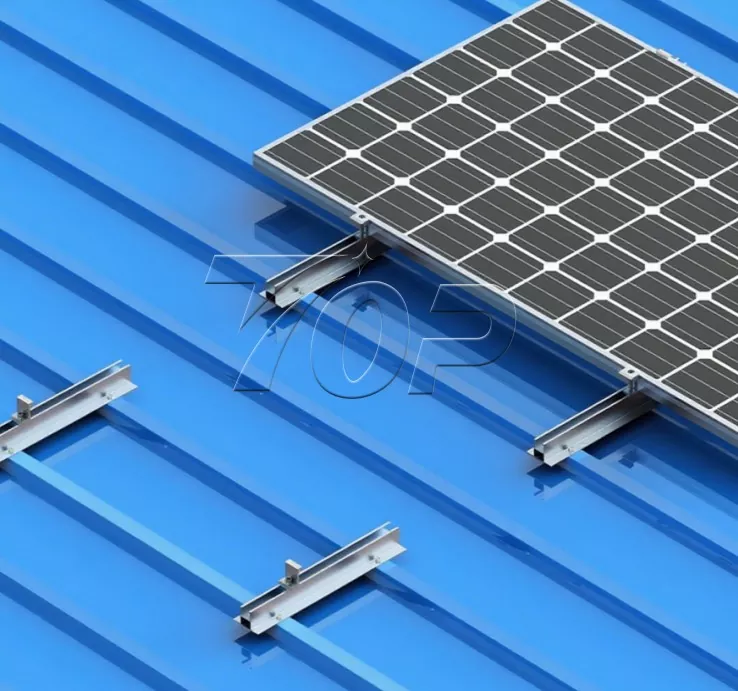

To rozwiązanie zostało zaprojektowane specjalnie do montażu paneli słonecznych na dachu metalowym. Można go dostosować do różnych projektów dachów słonecznych o różnych skalach i układach. Aluminiowy system montażu solarnego Mini Rail może obejmować dachy z blachy trapezowej i dachy faliste itp. Standardowe specyfikacje to długość 200 mm (dostosowanie podpór). Rozwiązanie Topfencesolar Railless Mini Racking Solution do dachów metalowych jest lekkie i łatwe do przenoszenia i instalacji, skutecznie łagodząc dodatkowe obciążenie dachu i zmniejszając trudność instalacji. Śruba bimetaliczna z gumową podkładką zapobiega wyciekaniu wody przez dach podczas montażu szyn na metalowym dachu.

Cechy

1. Wstępnie zmontowana konstrukcja, łatwa i wysoce wydajna instalacja.

2. Nasz zoptymalizowany system montażu Mini Rail do montażu na panelach słonecznych można dostosować do metalowych dachów domów mieszkalnych, budynków komercyjnych i magazynów.

3. Materiał Aluminium 6005 - T5 firmy Topfencesolar ma wyjątkowo wysoką jakość na rynku, nasz system charakteryzuje się wysoką wydajnością w zakresie lekkości i wytrzymałości.

4. Wytrzymuje silny wiatr o prędkości do 60 m/s i obciążenie śniegiem do 1,4 KN/m², zapewniając stabilność i bezpieczeństwo konstrukcji paneli słonecznych.

Niski koszt, tania konstrukcja, a także zmniejszenie kosztów pracy i czasu instalacji.
