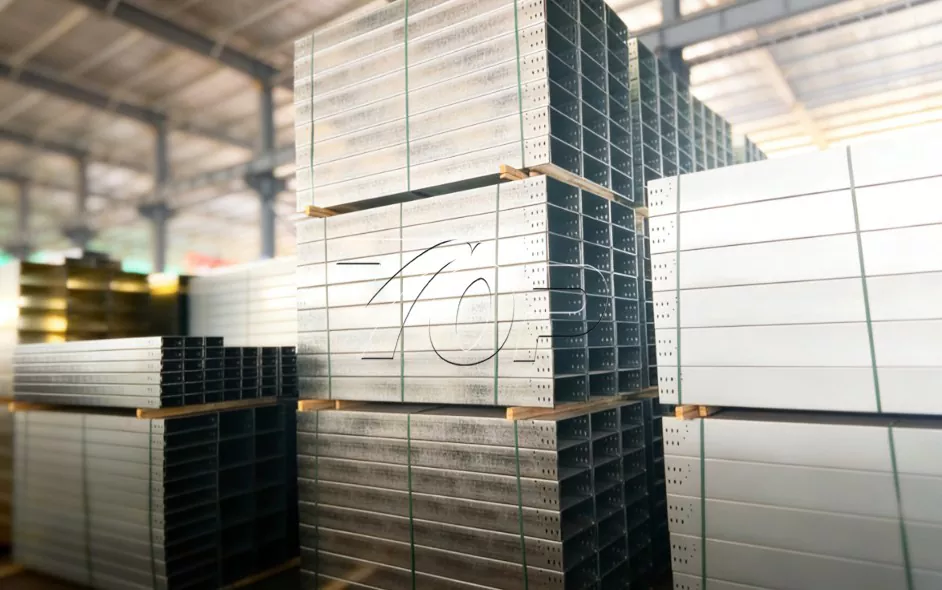

Aluminiowy korytko kablowe

Aby znaleźć profesjonalnego producenta aluminiowych korytek kablowych lub chcesz rozpocząć nowy projekt fotowoltaiczny z kompleksowymi rozwiązaniami, możesz skontaktować się z Topfencesolar i pozwolić nam zostać Twoim długoterminowym partnerem!

Zarządzanie kablami ma często kluczowe znaczenie dla trwałości systemu. Kable słoneczne przenoszą prąd stały o wysokim napięciu i przez dziesięciolecia są narażone na działanie ekstremalnych warunków pogodowych.

Pozostawianie kabli na powierzchni dachu stwarza zagrożenie dla bezpieczeństwa. Aluminiowy korytko kablowe marki Topfencesolar oferuje dedykowaną autostradę do okablowania kabli fotowoltaicznych.

Ochrona fizyczna:Taca zapobiega uszkodzeniom spowodowanym przez ostre krawędzie dachu, zapewnia bezpieczną pracę układu słonecznego.

Rozpraszanie ciepła:Koryta kablowe z otworami i dobrą wentylacją kabli. Ta specjalna konstrukcja może skutecznie zmniejszać opór i akumulację ciepła.

Zaprojektowany dla specyfiki kabli słonecznych

Kable fotowoltaiczne są wyjątkowe, mają podwójną izolację i są grubsze. Wymagają systemu nośnego, który uwzględnia ich promień zgięcia i wagę.

Odnosi się do materiałów korytek kablowych, stali ocynkowanej, która działa jak ciężki radiator. Aluminium jest najbardziej idealnym materiałem do zastosowań fotowoltaicznych.

Odporny na korozję: naturalnie tworzy ochronną warstwę tlenku, idealną do ekspozycji na zewnątrz.

Lekki: zmniejsza obciążenie statyczne konstrukcji dachu.

Niemagnetyczne: Minimalizuje straty mocy spowodowane indukcją magnetyczną w zastosowaniach wysokoprądowych.

Dostępne typy korytek kablowych

Oferujemy trzy różne konfiguracje, aby dopasować je do konkretnego środowiska instalacji:

1. Korytko kablowe typu drabinkowego

Dobre do długich przebiegów i ciężkich kabli zasilających.

Cecha: Otwarte szczeble zapewniają maksymalny przepływ powietrza do chłodzenia kabli o dużym natężeniu.

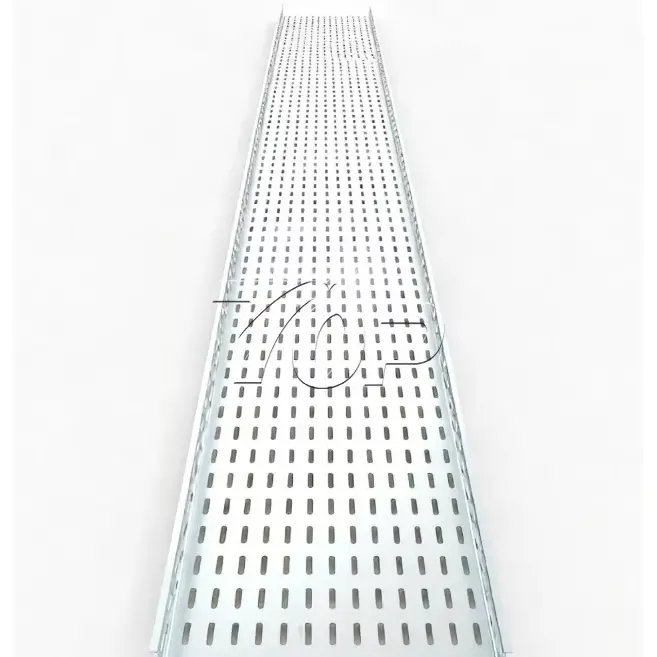

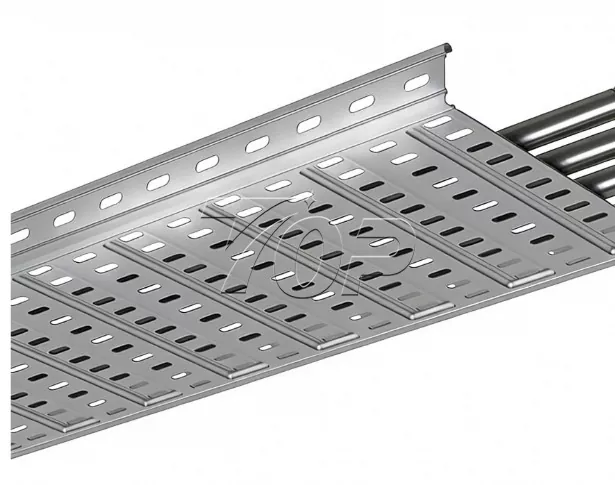

2. Perforowany korytko kablowe

Zastosowanie: Dachy obiektów komercyjnych wymagające zabezpieczenia dna.

Zaleta: wentylowane dolne szczeliny umożliwiają odprowadzanie wody, chroniąc kable przed nierównymi powierzchniami dachowymi.

3. Korytko siatkowe na kable

Specjalnie zaprojektowany do skomplikowanych tras z wieloma zakrętami i spadkami.

Funkcja: Bardzo elastyczny; można je przyciąć i wygiąć na miejscu, aby łatwo pokonywać przeszkody.

Jak działają korytka kablowe?

Zamiast układać kable na powierzchni dachu, korytko rozciąga się na odległość pomiędzy punktami mocowania.

Przenosi ciężar kabli na konstrukcję regału lub mocowania dachowe, utrzymując przewody w górze. Zapobiega to osadzaniu się kabli w kałużach wody podczas ulewy i zapewnia ich porządek, dzięki czemu zespoły konserwacyjne mogą później łatwo prześledzić obwód.

Jak zainstalować korytka kablowe?

Instalacja jest prosta, łatwa i szybka dzięki precyzyjnym projektom Topfencesolar. Oto ogólny przebieg pracy w przypadku aluminiowego systemu dachowego:

Krok 1:Zamapuj trasę. Nie zaczynaj od razu wiercenia. Zaplanuj ścieżkę od układu do falownika. Unikaj zacieniania paneli samą tacą!

Krok 2:Zainstaluj wsporniki. Trzeba podnieść tacę z dachu. Przymocuj nóżki montażowe lub podłącz tacę bezpośrednio do szyn solarnych.

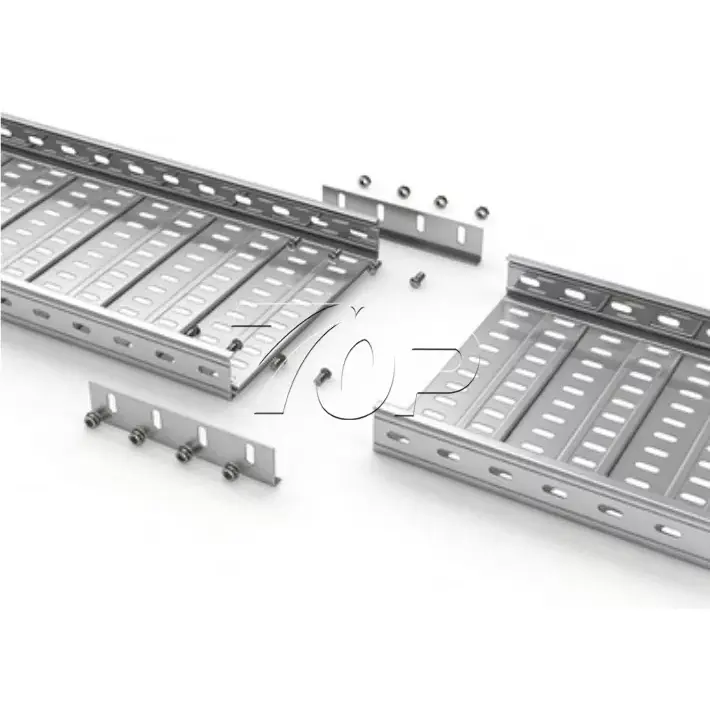

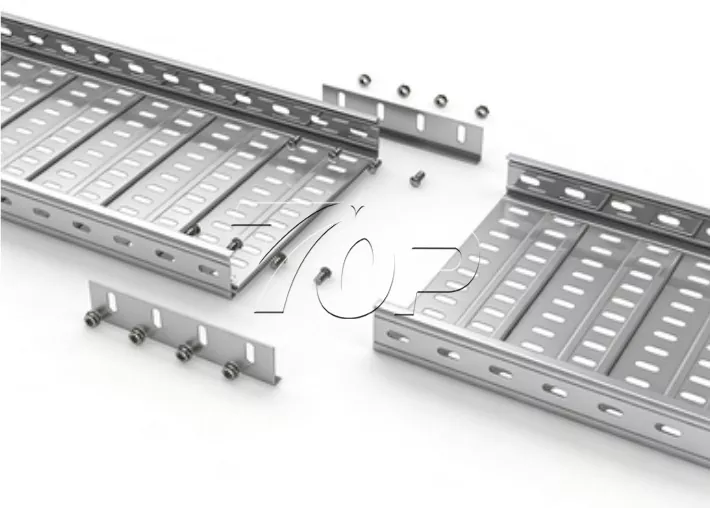

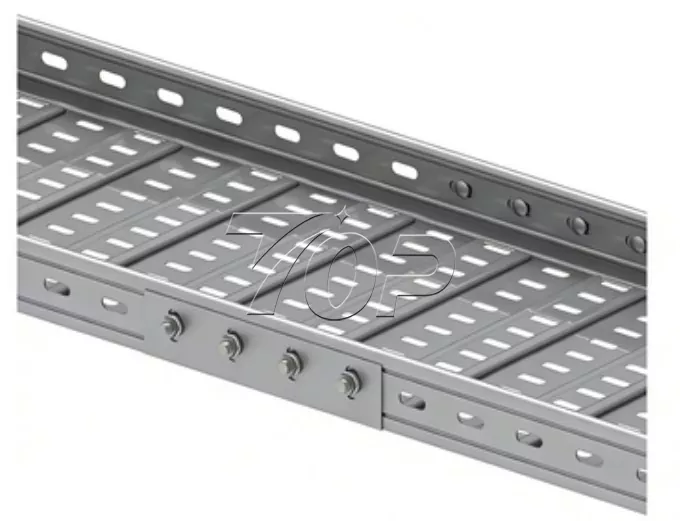

Krok 3:Połącz sekcje. Użyj płytek łączących, aby połączyć dwie długości tacy. Pozostaw niewielką szczelinę pomiędzy sekcjami ze względu na rozszerzalność cieplną. Ponieważ aluminium rozszerza się, gdy się nagrzewa; jeśli przykręcisz je zbyt mocno, bez szczeliny, taca może się wypaczyć.

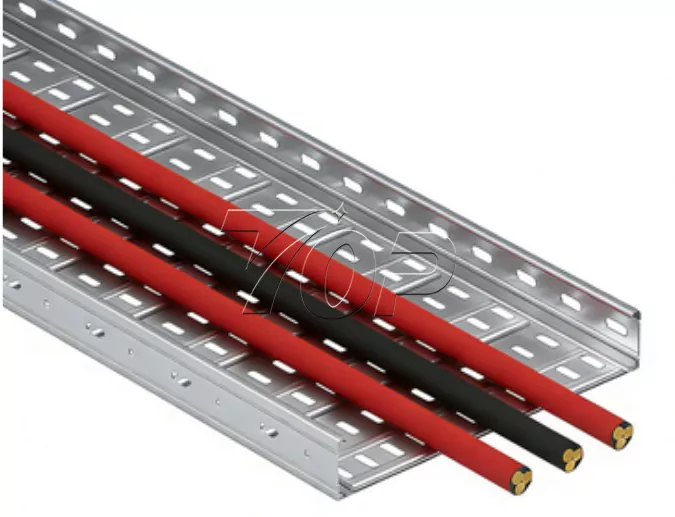

Krok 4:Połóż kabel. Umieść kable w tacy. Nie naciągaj ich zbyt mocno. Użyj opasek kablowych z filtrem UV lub aluminiowych zacisków kablowych, aby zabezpieczyć je co kilka stóp.

Krok 5:Grunt. Ponieważ taca jest metalowa, należy ją uziemić. Aby zapewnić ciągłość elektryczną, użyj zworek łączących na płytkach łączących.
